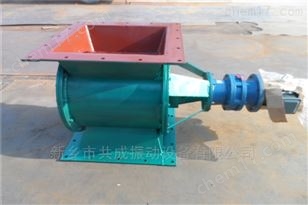

YCD-旋轉閥YJD葉輪旋轉放料閥廠家
2025-08-11
 |
產品簡介：
回轉下料閥適用于干燥粉狀或小顆粒狀物料的下料或喂料，傳動裝置有直聯傳動和鏈輪傳動兩種。該產品是一種結構簡單、使用方便可靠、應用范圍較廣的喂送干燥粉狀或小顆粒狀物的設備。它是由減速機驅動給料機內部的葉輪旋轉來實現給料（卸料）。
進出料口可以是圓型或方型。
卸料器普通型特點：
(1)卸料器通過采用行星轉動原理,輸入輸出在同一軸線上,而且有與電機直聯一體的*性,因而結構緊湊造型美觀新穎、體積小、重量輕。
(2)卸料器運轉可靠平穩、噪音低、故障少、壽命長、齒合件采用球墨鑄鐵與軸承鋼等.使用性能好、耐磨性高。 旋轉閥YJD葉輪旋轉放料閥器廠家
(3)軸承、齒箱、遠離閥體、避免高溫灰塵的影響,前后端蓋密封性能好,防止灰塵外泄,延長機動件、潤滑系統的使用壽命。
(4)卸料器具有過載能力強,耐沖擊慣性力矩小,適用于起動頻繁和反正轉。
(5)用戶如需特種規格,電機、鏈輪傳動等卸料器,均可制做。
主要技術參數：
| YJD-型號 Type | 每轉體積 | 減速電機型號 | 轉速 | 工作溫度 | 重量 | 安裝聯接尺寸 | ||||||||
| KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
| 2型 | 2立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
| 4型 | 4立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
| 6型 | 6立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
| 8型 | 8立升/轉 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
| 10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
| 12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
| 14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
| 16型 | 16立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
| 18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
| 20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
| 26型 | 26立升/轉 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
| 30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
| 40型 | 40立升/轉 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
| 60型 | 60立升/轉 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
| 80型 | 80立升/轉 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
| 100型 | 100立升/轉 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
| 250型 | 250立升/轉 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 | 22-Φ20 | |||
安裝與使用：
1. 安裝腳板或機架應保持平整，如撓曲不平或墊平，方可緊固螺栓。
2. 試車使用前應撬離保護套，用活動扳手轉動葉軸，待葉輪轉動靈活，方可使用。切忌用手伸入機內撥轉，以免扎傷手指。 旋轉閥YJD葉輪旋轉放料閥廠家
3. 使用時應注意先啟動關風機后，方可進料，待物料排空后才能切斷電源。
4. 使用組合關風機，安裝前電機必須裝過載保護，以防燒壞電動機。
