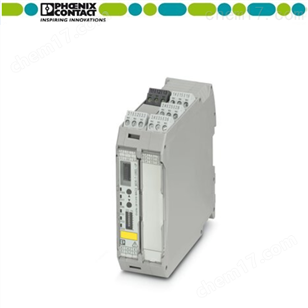

菲尼克斯混合型電機起動器軟啟動器ELR W3- 24DC/500AC- 9I
產品圖
 結構框圖 |  圖表 衰減曲線圖 | |
 電路圖 傳統結構 符合3類標準的主電流通道，用于換向接觸器 K1 + K2 = 急停接觸器 K3 = 左側接觸器 K4 = 右側接觸器 F4 = 電機保護繼電器 |  電路圖 傳統結構 符合3類標準的控制電流通道換向接觸器 K1 + K2 = 急停接觸器 K3 = 左側電流接觸器 K4 = 右側電流接觸器 K5 = PSR SCP-24DC.../安全繼電器 T1 = 右側，T2 = 左側, T3 = 復位 S2 = 急停 F4 = 電機保護繼電器 | |
 電路圖 帶CONTACTRON的結構 符合3類標準的主電流和控制電流通道，用于帶換向功能的 ,4合1,混合型電機起動器K1 = 帶換向功能的 ,4合1,混合型電機起動器K5 = PSR SCP-24DC.../安全繼電器 T1 = 右側，T2 = 左側, T3 = 復位 S2 = 急停 |
輸入數據
| 輸入名稱 | 控制輸入右側/左側 |
|---|---|
| 額定操作電壓UC | 24 V DC |
| 觸發電壓范圍 | 19.2 V DC ... 30 V DC |
| 額定操作電流IC | 5 mA |
| 開關閾值 | 9.6 V (“0”信號) |
| 19.2 V (“1”信號) | |
| 開關電平 | < 5 V DC (用于急停) |
| 典型響應時間 | < 35 ms |
| 典型關閉時間 | < 40 ms |
輸出數據負載輸出
| 輸出名稱 | 交流輸出 |
|---|---|
| 額定工作電壓Ue | 500 V AC |
| 工作電壓范圍 | 42 V AC ... 550 V AC |
| 額定操作電流 Ie | 9 A (AC-51) |
| 6.5 A (AC-53a) | |
| 干線頻率 | 50/60 Hz |
| 負載電流范圍 | 1.5 A ... 9 A (參見衰減曲線) |
| 符合IEC 60947-4-2標準的動作特性 | 10 |
| 冷卻時間 | 20 min. (用于自動復位) |
| 漏電流 | 0 mA |
| 殘壓 | < 0.5 V |
| 電涌電流 | 100 A (t = 10 ms) |
| 保護名稱 | 浪涌保護 |
輸出數據應答輸出
| 輸出名稱 | 確認輸出 |
|---|---|
| 注意事項 | 確認：浮動轉換觸點，信號觸點 |
| 觸點類型 | 1個轉換觸點 |
| 符合IEC 60947-5-1標準要求的開關容量 | 3 A (230 V, AC15) |
| 2 A (24 V, DC13) |
概述
| 電機起動器類型 | 可逆式起動器 |
|---|---|
| 切換頻率 | ≤ 2 Hz (取決于負載) |
| 安裝位置 | 垂直（水平DIN導軌） |
| 安裝類型 | DIN導軌安裝 |
| 組裝說明 | 排列間隔=20mm |
| 操作模式 | 100%工作因數 |
| 最大功率損耗 | 14.6 W |
| 最小功率損耗 | 1.1 W |
| 工作電壓顯示 | 綠色LED |
| 狀態顯示 | LED 黃色 |
| 錯誤顯示 | 紅色LED |
連接數據
| 連接名稱 | 控制回路 |
|---|---|
| 連接方式 | 螺釘連接 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 可連接導向橫截面 AWG | 24 ... 14 |
| 扭矩 | 0.5 Nm ... 0.6 Nm |
| 5 lbf-in. ... 7 lbf-in. |
連接數據2
| 連接名稱 | 負載電路 |
|---|---|
| 連接方式 | 螺釘連接 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 可連接導向橫截面 AWG | 24 ... 14 |
| 扭矩 | 0.5 Nm ... 0.6 Nm |
| 5 lbf-in. ... 7 lbf-in. |
絕緣特性
| 額定絕緣電壓 | 500 V |
|---|---|
| 額定過電壓 | 6 kV |
| 過電壓等級 | III |
| 污染等級 | 2 |
| 名稱 | 控制輸入和控制電源電壓以及輔助電路至主電路的絕緣特性 |
| 絕緣 | 安全絕緣（IEC 60947-1/EN 50178），適用于 ≤ 300 V AC的工作電壓 |
| 基本絕緣（IEC 60947-1），適用于工作電壓300 ... 500 V AC | |
| 安全絕緣（EN 50178），適用于工作電壓300 ... 500 V AC | |
| 名稱 | 控制輸入和控制電源電壓至輔助電路之間的絕緣特性 |
| 絕緣 | 安全絕緣（IEC 60947-1），≤ 300 V AC的輔助電路中 |
| 安全絕緣（EN 50178），≤ 300 V AC的輔助電路中 |
菲尼克斯混合型電機起動器軟啟動器ELR W3- 24DC/500AC- 9I
優勢
22.5 mm寬
安全性符合 IEC 61508-1: SIL 3, ISO 13849：PL e
減少接線量
使用壽命長
節省空間
3相線橋
用于雙金屬功能的可調電流
低磨損開關
