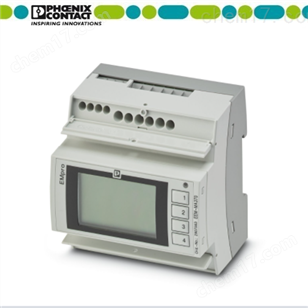

菲尼克斯測量儀器 EEM-MA370
多功能能量測量設備，采用有集成的Modbus/TCP接口，用于測量最高690 V的低壓裝置中的電氣參數。
菲尼克斯測量儀器 EEM-MA370
| 產品類型 | 電表 |
| 絕緣特性 | |
| 過電壓類別 | III (300 V) |
| 污染等級 | 2 |
| 電隔離 | IEC 61010-1 (電涌電壓類別III，300 V AC電涌電壓類別II，600 V AC) |
| IEC 61010-1 (電涌電壓類別III，300 V AC電涌電壓類別II，600 V AC) | |
| IEC 61010-1 (測量類別III，300 V AC測量類別II，600 V AC) | |
| 測試電壓 | 4 kV AC (50 Hz，1 min) |
| 額定條件下的最大功耗 | 10 VA |
| 主電源類型 | 3相（3或4線制），雙相（2線制）與單相（單線制） |
| 電源 | |
| 電源電壓范圍 | 100 V AC ... 230 V AC (±20 %) |
| 150 V DC ... 250 V DC (±20 %) | |
| 功耗 | ≤ 4 W |
| 額定頻率 | 50 Hz ... 60 Hz (AC正弦) |
| 測量原理 | 真均方根值測量 (TRMS) |
| 測量值 | AC 正弦 (50/60 Hz) |
| 諧波電流獲取 | 直至第63個諧波 |
| 輸入說明 | 數字輸入符合IEC/EN 61131-2（類型3） |
| 號碼 | 1 |
| 電壓輸入信號 | 24 V DC |
| 電壓輸入信號 | 0 V DC ... 30 V DC |
| 電流輸入信號 | 2 mA ... 15 mA |
| 保護 | 250 mA (快速熔斷) |
| 測量: 電壓 | |
| 輸入名稱 | 電壓測量輸入V1，V2，V3 |
| 輸入電壓范圍 直接 | 35 V AC ... 690 V AC (相/相) |
| 20 V AC ... 400 V AC (相/中性導線) | |
| 輸入電壓范圍 通過外部電流互感器 | 60 V AC ... 2000000 V AC (初級) |
| 60 V AC ... 400 V AC (次級) | |
| 電涌功率 | 760 V AC (相/相) |
| 精度 | 0.2 % |
| 功耗 | < 2 VA |
| 測量: 電流 | |
| 輸入名稱 | 電流測量I1, I2, I3 |
| 輸入電流 | 1 A (次級) |
| 5 A (次級) | |
| 電流量程 | 1 A ... 20000 A (初級) |
| 過載量 | 6 A (I最大) |
| 測量范圍額定值的響應閾值 | 10 mA (1 A) |
| 50 mA (5 A) | |
| 精度 | 0.2 % |
| 電流過載 | 50 A，1秒 |
| 功耗 | < 0.5 VA |
| 測量: 電源 | |
| 精度 | 0.5 % |
| 主動能量（IEC 62053-22） | 0.5 S級 |
| 無功功率（IEC 62053-23） | 2 級 |
| ANSI C12.20 | 0.5 S級 |
| 輸出說明 | 數字輸出符合IEC/EN 61131-2（類型3） |
| 號碼 | 1 |
| 電流輸出信號 | ≤ 100 mA |
| 電壓輸出信號 | 24 V DC |
| 保護 | 250 mA (快速熔斷) |
| 電流，電壓，電源 | |
| 連接方式 | 螺釘連接 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.2 mm2 ... 6 mm2 |
| 柔性導線橫截面 | 0.2 mm2 ... 4 mm2 |
| 可連接導向橫截面 AWG | 24 ... 10 |
| 扭矩 | 0.5 Nm ... 0.6 Nm |
| 數字I/O / 通信 | |
| 連接方式 | 螺釘連接 |
| 剝線長度 | 7 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.14 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.14 mm2 ... 1.5 mm2 |
| 可連接導向橫截面 AWG | 26 ... 14 |
| 扭矩 | 0.5 Nm ... 0.6 Nm |
| 數據: 網絡接口 | |
| 通信傳輸協議 | Modbus/TCP |
| REST | |
| 連接方式 | RJ45 |
| 寬度 | 90 mm |
| 高度 | 90 mm |
| 深度 | 71.9 mm |
| 環境條件 | |
| 保護等級 | IP40 (顯示器) |
| IP20 (外殼) | |
| 環境溫度（運行） | -10 °C ... 55 °C |
| 環境溫度（存放/運輸） | -40 °C ... 70 °C |
| 海拔 | ≤ 2000 m |
| 允許的最大相對濕度（操作） | ≤ 95 % (無冷凝) |
