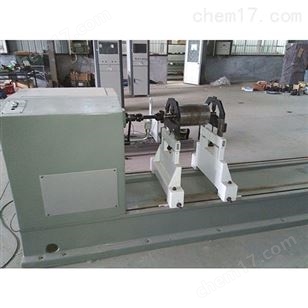

濟南專業生產YYQ臥式硬支撐平衡機 雙驅動功能介紹
該系列臥式硬支撐平衡機采用滾輪支撐、圈帶拖動，由工業控制計算機進行數據處理，實時顯示不平衡值、相位角和實時轉速，床身均采用整體鑄造，穩定性好。由于是采用相對較軟的平皮帶拖動工件，沒有額外的不平衡干擾，所以測量精度高且結構簡單。廣泛應用在電動機、風機、柴油機、汽車配件等行業。可在單面、雙面及多個校正面上進行平衡測量。適合軸類、盤類和重心外伸轉子。具有效率高、精度準確、顯示直觀、質量可靠、維修方便的特點，是一般動平衡工件的。軟件具有普通工件和標準轉子兩種標定功能，克服了其他硬支撐平衡機測量系統用戶難以自行標定設備的缺陷，并有多種測量方法和功能供選擇，可實現參數輸入、預覽、試驗、結果存儲、打印、操作全部漢化菜單結構，人機對話、自動提示。
濟南專業生產YYQ臥式硬支撐平衡機 雙驅動技術參數
型號 | 工件質量范圍kg | 工件直徑mm | 兩支撐間距離mm | 軸徑范圍mm | 圈帶拖動處的直徑范圍mm | 平衡轉速r/min | 最小可達剩余不平衡量gmm/kg | 不平衡量減少率% | 電機功率kw |
YYQ-3 | 0.1-3 | φ350 | 30-450 | φ3-22 | ≤φ150 | 400-10000 | ≤0.5 | ≥90 | 0.1 |
YYQ-5 | 0.1-5 | Φ400 | 50-600 | Φ3-40 | Φ15-150 | 400-5000 | ≤0.5 | ≥90 | 0.1 |
YYQ-10 | 1-10 | φ500 | 30-600 | Φ5-60 | Φ15-150 | 400-10000 | ≤0.5 | ≥90 | 0.2 |
YYQ-16 | 0.3-16 | Φ500 | 60-600 | Φ5-40 | Φ15-150 | 400-5000 | ≤0.5 | ≥90 | 0.2 |
YYQ-50 | 1-50 | Φ900 | 80-800 | Φ8-70 | Φ18-250 | 300-5000 | ≤0.5 | ≥90 | 0.75 |
YYQ-100 | 2-100 | Φ900 | 80-1000 | Φ10-140 | Φ30-300 | 300-5000 | ≤0.5 | ≥90 | 1.5 |
YYQ-160 | 2-160 | Φ950 | 100-1400 | Φ10-180 | Φ30-300 | 300-2500 | ≤0.5 | ≥90 | 1.5 |
YYQ-300 | 5-300 | Φ1200 | 150-1500 | Φ20-180 | Φ30-450 | 300-2500 | ≤0.5 | ≥90 | 4 |
YYQ-500 | 10-500 | Φ1500 | 150-1500 | Φ20-240 | Φ40-500 | 300-2500 | ≤0.5 | ≥90 | 4 |
YYQ-1000 | 10-1000 | Φ1500 | 150-2600 | Φ20-240 | Φ40-650 | 180-2500 | ≤0.5 | ≥90 | 5.5 |
YYQ-1600 | 30-1600 | Φ1800 | 150-2600 | Φ20-240 | Φ40-800 | 180-2500 | ≤0.5 | ≥90 | 7.5 |
YYQ-3000 | 100-3000 | Φ2000 | 150-2600 | Φ15-300 | Φ40-900 | 180-2500 | ≤0.5 | ≥90 | 11 |
三、測量系統
★工業控制計算機， 19英寸液晶顯示器（可根據客戶需要配觸摸屏），Windows操作平臺
★配本公司自主開發通用平衡測量系統。通用軟件功能齊涵蓋了國內主流平衡機軟件所具有的所有功能，操作全部采用漢化菜單結構，操作步驟文字提示
★測量系統性能強大：任意工件定標，測量轉速范圍寬80轉/分開始啟測，測量速度塊，不平衡量幅值和相位穩定，高去重率和分離比，高靈敏度
★軟件帶不平衡量計算器，操作人員只需要輸入工件的需用振動精度級、質量、工作轉速、和半徑點，擊計算就能夠得到工件允許剩余不平衡量的克數
★軟件*自主開發，可根據客戶要求修改或添加軟件功能
四、機械部分和控制
★硬支承或軟支撐擺駕和鑄造床身，設備穩定性更好，測量轉速范圍寬
★擺架可以沿床身移動且可以停在床身以上的任何部位，所以設備可以平衡之間任意長度的工件。
★安裝同步旋轉刻度標識，便于不平衡量角度的找取。
★采用變頻調速系統，根據需要調整設備電機啟動時間使用方便
