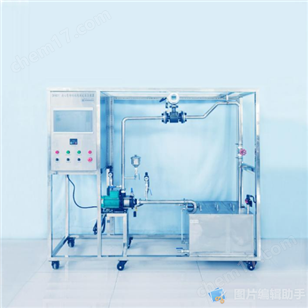

離心泵性能曲線測定實驗裝置

一.裝置功能

1、了解離心泵的結構和特性，熟悉離心泵的操作。了解并熟悉離心泵的工作方式和操作流程。

2、掌握渦輪流量計的測量原理及使用方法。

3、能夠進行單泵離心泵特性曲線測定操作。

4、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。

5、測定恒定轉速條件下泵的揚程（H）、軸功率（N）以及效率（η）與泵的流量（Q）之間的泵特性曲線。

6、掌握多元回歸的方法，回歸（H-Q、η-Q、N-Q）關系曲線。

二.設計要求

1、設備所有液體管路均采用不銹鋼材質，引壓管等輔助管道采用不銹鋼材質，更耐壓安全。

三.技術指標

1、運行環境：常溫常壓。

2、運行體系：水。

3、裝置外形尺寸：2100*600*1800mm。

四.公用設施

1、水：裝置自帶蓄水箱，實驗前注入清潔水，實驗過程中可循環使用，實驗結束后排空即可。

2、電：電壓 AC380V，功率1.5kW，標準三相五線制。

3、實驗物料：水。

五.主要配置及參數

1、渦輪流量計1個：可就地顯示，帶通訊數據遠傳，流量范圍0.2-20m3/h。

2、數顯壓力表2個：可就地顯示，帶通訊數據遠傳，精度等級0.5級。離心泵入口壓力，測量范圍-100~100kpa，出口壓力，0~600kPa。

3、溫度傳感器1個：可就地顯示，帶通訊數據遠傳；顯示分度0.1℃。

4、離心泵1臺：多級離心泵，額定電壓380V、功率1.1KW、最大流量14m3/h、最大揚程33m。

5、水箱1個：304不銹鋼材質，容積130L。

6、控制系統：

6.1、觸摸式操作，集成所有遠傳信號；顯示終端：15.6吋物聯網功能觸摸屏，可app移動端實時遠程監控設備運行狀況。可實現數據采集、數據記錄、裝置控制、數據處理和數據導出的功能。工控組態具有不同實驗工藝下的流動狀況動態顯示，顯示當前正在進行的子實驗項目；

6.2、控制模組：兼容其他系列產品，無需改變使用習慣，抗干擾能力強，集成度高；CPU：12點輸入，8點輸出。可擴展6個模塊，1個信號板擴展，6個高速計數器，24KB程序儲存器、8KB數據儲存器、10KB保持性儲存器；

6.3、控制終端：分辨率1920*1080，顯示色彩262K，輸入電壓24V，面板防護等級IP65，符合FCC產品認證。四核1GHz主頻，內存1GB，系統存儲8GB，USB接口×2，網口10/100M自適應×1、WiFi×1，材質：鑄鋁合金，電磁兼容：工業三級。

7、管路、管件、快接件及閥門均采用304不銹鋼材質，測控、電器設備在實驗臺架上。

8、裝置框架：304不銹鋼材質框架（配腳輪均為萬向輪帶禁錮腳），可移動式平臺，保證強度，整體焊接以防止松動。
