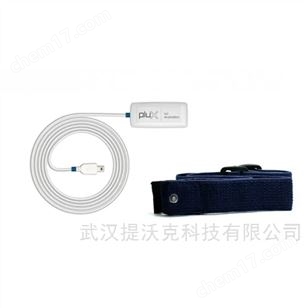

biosignalsplux感應式呼吸傳感器

彈性胸帶的長度可調節，以適應不同的體型（例如男性和/或女性）、身體部位（例如胸部和/或腹部）以及胸腹圍。該傳感器的典型應用包括呼吸監測，以確定呼吸周期、速率、相對幅度和其他特征。

特征

·         電感測量

·         可調節彈性胸帶

·         位移測量

·         預調節模擬輸出

·         原始信號輸出

·         即用型和小型化外形

規格

·         類型： 電感式

·         輸出：  0-3V

·         功耗：  ~1mA

·         電纜長度：  100cm±0.5cm（可定制；可能需要額外費用）

·         連接器類型：  UC-E6（公頭；必須連接到 biosignalsplux 采集單元）

·         最大傳感器帶長度； 103厘米

·         最小傳感器帶長度： 44cm

兼容性：

·         該傳感器需要 biosignalsplux 數據采集系統 才能運行，該系統單獨出售。

附加組件

呼吸分析

OpenSignals (r)evolution 軟件的呼吸分析插件是 biosignalsplux 壓電呼吸 (PZT) 和 感應呼吸 (RIP) 傳感器的理想軟件擴展。它旨在提取時間和頻譜參數，以提供有關呼吸動力學的有用信息，例如呼吸頻率、幅度參數和基本頻譜分析。

biosignalsplux感應式呼吸傳感器

— 般描述

這款高性能感應呼吸傳感器是專門為動態條件（例如努力試驗、移動傳感等）設計的。傳感元件嵌入胸帶織物中，并覆蓋其整個長度。與我們價格實惠的壓電

(PZT)傳感器（僅以局部方式測量位移）不同，RIP 選項可測量胸部或腹部的整體位移，使其更不容易受到運動引起的偽影的影響。彈性帶的長度可以調節，使傳感器可以應用千不同的解剖結構（例如男性和／或女 性）和身體部位（例如胸部和／或腹部）。典型的應用包括監測呼吸頻率、呼吸周期規律、周期的相對幅度等。當同時使用多個傳感器時，它可以評估隔肌和胸腔呼吸（例如用千生物反饋。）

壓電呼吸(PZT) 傳感器數據表

傳遞函數

[-50%, 50%]

.(.tW.C...l ＼

RI P %=22 .100 %

RIP % - 位移值占全量程的百分比 (%) ADC - 從通道采樣的值n - 通道的位數

包裝描述

標準配置的感應呼吸(RIP) 傳感器。

感應呼吸(RIP) 傳感器采用定制電纜長度A 和定制套管顏色S 構建；對千A 或

S中的標準物理特性，使用 0。
