美國BINMASTER重錘料位計SmartBob AO 230 V

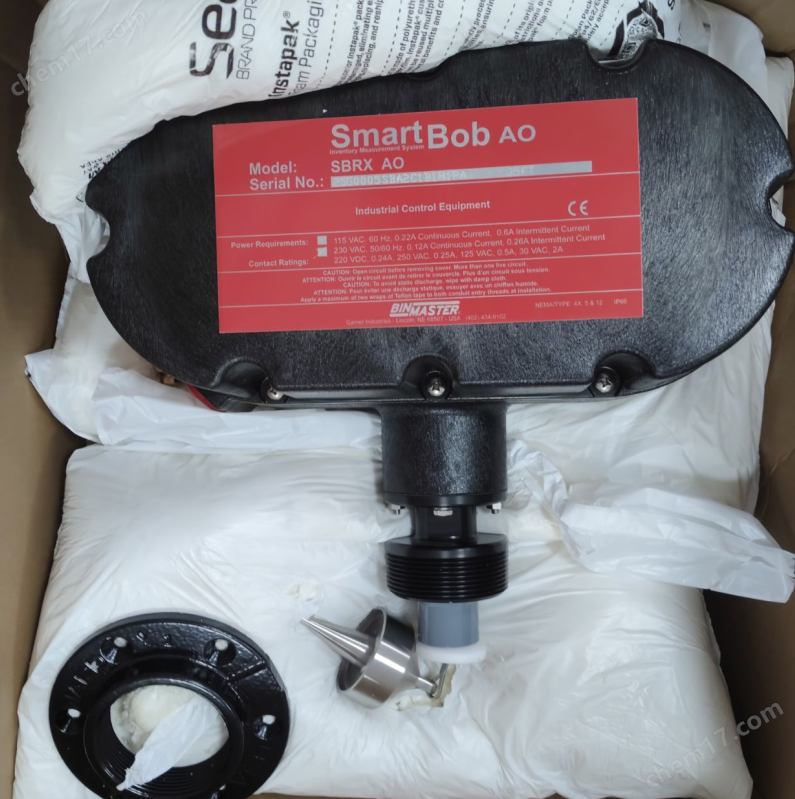

圖示照片為BINMASTER 重錘料位計SmartBob AO 230 VAC C1 B1 M1 PA 35 SBA.2A1.035M1XXXXX
屬于SmartBob AO系列，SmartBob AO系列屬于SmartBob 系列中的一種。

BINMASTER 重錘料位計
型號：SmartBob AO 230 VAC C1 B1 M1 PA 35 SBA.2A1.035M1XXXXX

BASE 單元（SBA.2）：

對應型號為 “SBR AO 230”，是微處理器驅動的 SmartBob2 AO 遠程傳感器，適配 230 VAC 電源，采用防腐蝕聚碳酸酯外殼，集成 4-20 mA 輸出，為獨立模擬變送器，包含自動測量啟動功能和兩個可配置繼電器輸出，零件號為 530-5156。

探頭（B1）：

為 不銹鋼重型尖刺探頭，CODE 為 A，零件號 416-0373。

電纜（C1）：

為尼龍護套的 7×19 不銹鋼電纜，耐溫上限為 250oF，抗拉強度 270 磅，配備 SureDrop 系統，零件號 213-0019。

安裝板（M1）：

為 0° 安裝板，規格為 3 英寸 NPT，采用粉末涂層可鍛鑄鐵材質，螺栓圓直徑為 5.18 英寸，零件號 299-0064。

“35” 相關：

電纜、管道延伸件的長度規格（如電纜按英尺計算，管道延伸件長度范圍 6” 到 60”），“35” 推測為電纜長度（35 英尺），因 C1 電纜為按英尺配置的類型。

SmartBob AO 230 VAC C1 B1 M1 PA 35 SBA.2A1.035M1XXXXX
屬于模擬輸出SmartBob AO系列

SmartBob AO系列介紹
具有內置的 4-20 mA 輸出和集成鍵盤。它連接到 4-20 mA 輸入，以自動將包含測量數據的模擬信號傳輸?shù)?PLC。AO 被編程為使用板載鍵盤以預設的時間間隔進行測量。兩個可配置的繼電器輸出可以對高或低測量值發出警報，或用作錯誤警報。

SmartBob AO 帶 4-20 mA 輸出

SmartBob AO 是一款基于重量和電纜的獨立式連續料位傳感器，具有直接模擬輸出功能。其電路中內置了簡單的按鈕式用戶界面，可用于配置料倉參數和分配繼電器功能。由于所有編程都在設備內部完成，因此 SmartBob AO 無需額外的操作員界面顯示器或安裝在電腦上的軟件。編程完成后，料倉參數會保存在設備的非易失性存儲器中。

連續料倉料位監測

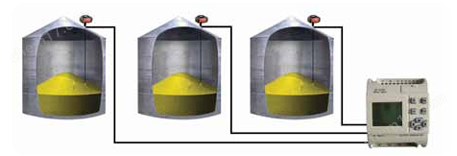

帶有內置 4-20 mA 輸出的 SmartBob AO 可以輕松替換任何 4-20 設備，只需將 SmartBob 安裝在料倉頂部，并將傳感器連接到現有的 4-20 輸入即可。當 SmartBob AO 進行測量時，它會自動傳輸包含測量數據的更新模擬信號。SmartBob AO 可以通過編程，利用內部計時器按預定時間間隔啟動測量；如果需要，也可以使用外部啟動輸入立即進行測量。兩個可配置的繼電器輸出可用于提示測量狀態或高、低液位報警及錯誤報警。

SmartBob AO 具有直接的 4-20 mA 模擬輸出。

SmartBob2 AO 的特點

直接 4-20 mA 模擬輸出

可替代控制臺或軟件使用

簡單的用戶界面，方便配置傳感器

按設定時間間隔自動測量料倉

兩個繼電器，可配置四種不同選項

可通過間隔計時器或外部啟動輸入啟動測量

兩種電流源選項，為 4-20 電流回路供電至

簡單設置與配置

可配置繼電器（任選兩個）

測量狀態

高液位報警

低液位報警

錯誤報警至

七個簡單設置（只需幾分鐘）

間隔計時器

測量單位

4 mA 下落距離

20 mA 下落距離

最大下落距離

繼電器 1 功能

繼電器 2 功能至

SmartBob AO 料位傳感器需要標準的 115 VAC 或 230 VAC 電源。有兩種電流源選項可用于供電。推薦選項是使用隔離式 4-20 mA 電流回路，由 PLC 提供電源。另外，非隔離式 4-20 mA 電流回路可利用 SmartBob 傳感器為回路供電。

料位和狀態數據

SmartBob AO 具有兩個可由用戶配置的繼電器。有四種不同的繼電器選項可供任意組合選擇，包括測量狀態（測量進行中）、高液位報警、低液位報警或錯誤報警（Bob 未進行測量）。其他競爭設備僅具有單個繼電器選項，而 SmartBob AO 通過為用戶提供更多狀態數據，靈活性更高。SmartBob AO 的其他優勢包括：如果遇到 “頂部卡住” 或 “底部卡住” 情況，會輸出 22 mA 錯誤信號；以及軟啟動功能，可減少電機磨損至。

間隔計時器用于編程 SmartBob AO 按預定時間間隔（如每 2、4 或 8 小時）啟動測量。外部啟動輸入可用于按需啟動測量。此外，還可使用覆蓋輸入功能關閉測量功能，禁用測量功能。覆蓋功能在填充儲罐時非常有用，可避免物料覆蓋 SmartBob 探頭；或在料倉進行維護或清潔時停止測量。

SmartBob II、SmartBob介紹

SmartBob® 的工作原理類似于自動卷尺，按一定時間間隔將加重電纜滴落到材料表面。該傳感器也稱為鉛錘或箱式鮑勃，高度可靠且使用壽命長。SmartBob 網絡可以為多達 255 個高度可達 150 英尺的垃圾箱提供庫存控制。

BinMaster 在工廠在內布拉斯加州林肯市制造，提供當今市場上最、強大、最智能的基于電纜的庫存測量系統。由工程師團隊設計的網絡配件，例如無線收發器、用于本地?cái)?shù)據訪問的控制臺以及基于網絡和本地的軟件，可確保您的 SmartBob 系統在未來幾十年內避免爬垃圾箱。

測量高達 150 英尺的容器

± 0.25% 的距離測量精度

通過 3 英寸 NPT 連接輕松安裝

模壓聚碳酸酯外殼，額定為 NEMA 4X、5、9 和 12

II 類、E、F 和 G 組危險場所認證

不受空氣中的灰塵、蒸汽和溫度變化的影響

在干散裝固體、粉末、液體和漿料中獲得可重復的結果

用于數據共享和供應商管理庫存的軟件

SmartBob 是一款用于自動化庫存控制的料位傳感器，可自動測量粉末和散裝固體的料位，像自動卷尺一樣按預設時間間隔或按需進行測量，適用于大多數固體、粉末、漿液或液體，且可與特定軟件和控制臺兼容，適合各種規模的存儲管理。其工作原理是安裝在 silo 頂部，通過放下帶重錘的電纜到物料表面，撞擊后收回電纜并計數脈沖，轉換為料位測量值，并按預定時間間隔編程測量以監控庫存變化。

在安裝方面，對于中心進料、中心卸料的 silo，SmartBob 理想的安裝位置是距外圍 1/6 直徑處，能提供最準確的庫存數據。數據可發送到局域網內的電腦軟件，或通過網絡應用從互聯網訪問，帶模擬輸出選項的還能直接發送到 PLC。

設計上，SmartBob 有諸多特點，比如可測量高達 150 英尺的容器，測量精度達 ±0.25%，安裝簡單，外殼有特定防護等級和認證，不受 airborne 灰塵、蒸汽和溫度變化影響，在多種物料中能獲得可重復結果等。它在多個行業都有應用，如塑料、化工、煤炭等。

特殊選項包括模擬輸出、側面安裝、高溫適用、水下固體測量以及適用于大直徑容器的 MultiBob 系統等。相關軟件有 BinCloud®、Binventory® 等，還有 C-50 控制臺、C-100 控制臺等配件。此外，還介紹了其獨、特的雙艙設計、機械和電子特性，以及各種探頭、加熱器、安裝板、延長件和電纜等配件。

SmartBob 料位傳感器有以下幾款：

基礎款 SmartBob：可自動測量粉末和散裝固體料位，像自動卷尺一樣按預設時間間隔或按需測量，適用于多種物料，能與 BinCloud® 或 Binventory® 軟件及按鈕控制臺兼容 ，但文檔未詳細介紹其具體型號編號。

SmartBob AO：帶有內置 4 - 20 mA 輸出和集成鍵盤，可自動將包含測量數據的模擬信號傳輸?shù)?PLC，通過鍵盤編程預設測量間隔，有兩個可配置繼電器輸出用于報警，如高液位、低液位或錯誤報警等。

SmartBob HM：用于無法在料倉頂部安裝傳感器的情況，可水平安裝，帶有 12” 到 36” 長的定制剛性延長件，通過容器側面 4” 開口安裝。

SmartBob HT：適用于過程溫度在 240°F 到 500°F 的環境，使用 12” 長、3” 直徑的鍍鋅隔離管使傳感器遠離熱源，還有 1” 不銹鋼管延長件和特氟龍電纜導向裝置。

SmartBob SS：用于測量沉淀在罐底的固體，配備耐腐蝕不銹鋼電纜、3” CPVC 管延長件和 SureDrop 帽，防止異物進入立管，常用于鹽水罐。

SmartBob MB（MultiBob）：專為大直徑容器設計，一個容器上可安裝 2 到 32 個傳感器，Binventory 軟件可報告每個傳感器的測量值、計算平均液位并估算整個料倉的裝滿百分比。

美國BinMaster 是 Garner Industries （Garner Industries, Inc）的一部分，Garner Industries 是一家擁有 70+ 年歷史的制造公司。Garner 于 1953 年在內布拉斯加州林肯市成立，是一家小型工具和模具公司，在 1960 年代中期開始開發自動糧倉液位監測系統，催生了 BinMaster 系列液位控制技術。

BinMaster 是美國領、先的點式和連續液位指示器和庫存管理系統制造商，用于監測料倉、儲罐、筒倉和料斗中散裝固體或液體的液位。物料管理解決方案包括全數字谷物監測系統、流量檢測傳感器，以及使用無線設備和基于云的應用程序?qū)?shù)據發送到控制室、控制臺、智能手機、平板電腦或 PC 的完整解決方案。可以為單個站點開發強大的定制系統，也可以為跨國運營中的每個料倉、儲罐和筒倉聯網。

BinMaster 液位傳感器產品銷往全球多個行業，包括農業、建筑、水泥、采礦、生物燃料和食品加工。Garner Industries 已通過 ISO 9001 質量管理體系要求認證。

BINMASTER 主要產品有：

非接觸式雷達（含 NCR - 86、NCR 安裝件、緊湊型 CNCR、CNCR 安裝件、附件 ）

3D 料位掃描儀（含標準型、高溫型、MVL 系統、附件、安裝板、延長件、替換零件 ）

智能料位計（SmartBob，含遠程設備、安裝板、控制臺、附件、替換電纜、替換零件 ）

超聲波（含 TS - 100 傳感器、TS - 200 傳感器、安裝板、附件 ）

激光（含傳感器、安裝板 ）

導波雷達（含 GWR - 2000 固體用、GWR - 3000 液體用、安裝板 ）

主要型號：BinCloud、BinTrac、BinTrac Bin、BinTrac HouseLINK、BinTrac Pancake、Binventory 、BinView、BM-25、BMR-100、BMRX、BMRX 100-200-300-Mini 、BMRX-100、BMRX-200、BMRX-300、C-100、CNCR-300、CompactPro、CVR-600、CVR-625、 BM-25-45-65、DPM-100、DPM-200、DPM-300、DPM-400、DPM-500、Folleto BMRX-100、Folleto BMRX-200、Folleto BMRX-300、Folleto CNCR、BM-25-45-65、Folleto GWR-2000-3000、BMRX 100-200-300、Folleto SmartBob、FVL-200、GWR-2000、GWR-2000-3000、GWR-3000、MCP-100、MCP-200、MCP-300、NCR-80、NCR-86、 SmartBob AO、SmartBob MultiBob、SmartBob-II、SmartBob2 C-50、SmartBob2、SPL-200、TC-100、TS-100-30、TS-100-50、TS-100.14、TS-100.50 PVC、TS-200、TS-200.14、TS-200.20 、TS-200.35、ToughSonic、VF-90、VR-21 SED、 VR-41 SED、VR-90、VRX 等

BINMASTER常用產品和型號有

雷達液位計、重錘料位計、料位計

SBRX II、SBR-II-HM、SmartBob II 230 VAC C1 B1 M1 PA 30、SmartBob AO 230 VAC C1 B1 M1 PA 35 SBA.2A1.035M1XXXXX、NCR-86-C
