激光粒度分析儀
LS-909E采用先進的長焦距光學設計、優化的三維空間分布及多后向探測器布局、升級的模數轉換信號獲取系統，結合進口的高性能He-Ne激光器光源、高精度對中裝置、壓電陶瓷震動下料機構、全密閉干法窗口等核心部件，使得LS-909E在勝任多種樣品的干法檢測的同時將儀器的維護需求有效降低，測試自動化程度高、動態范圍大、重現性好、分辨能力優。其智能化測控分析軟件、專業化的可定義測試報告模板，附帶簡潔易操作的報告瀏覽、比對及多種數據導出功能，使得粒度測試分析從此變得輕松。
技術指標
1.測試原理：全量程米氏散射理論
2.測試范圍：0.1～1400μm（干法）
3.進樣方式：干法自動進樣
4.重現性：<1%（標樣D50偏差）
5.對中方式：智能自動對中，對中精度0.2μm
6.測試時間：1～2分鐘
7.檢測器：通道數87個，由前向、側向、大角、多后向光電探測器組成
8.光源：進口氦-氖激光功率：>2.0 mW，波長：0.6328 μm
9.ADC模數轉換：18bit；采樣電路掃描頻率：10kHz
10.工作環境：5～35℃（溫度），＜85%（相對濕度）
11.輸出數據：粒度分布表、粒度分布曲線、平均粒徑、中位徑、比表面積。
12.電源要求：200~240V AC 50Hz；功率：60W（主機），2000W（分散系統）
13.外觀尺寸（L×W×H）：
主機外形尺寸：1320×340×360mm 主機包裝外形尺寸：1600×450×480mm
激光粒度分析儀
用途：測量須在氣體中分散的粉體材料的粒度分布。
工作原理：一束平行光在傳播過程中遇到障礙物顆粒，光波會發生散射（衍射）偏轉，偏轉的光能角度分布跟顆粒的大小相關，散射（衍射）現象可以通過 “Mie散射理論 ”或“Fraunhofer 衍射理論 ”來描述。一般來說，顆粒粒徑越大，光波偏轉的角度越小；顆粒粒徑越小，光波偏轉角度越大。激光粒度分析儀就是根據這種光波的物理特性進行粒度分析的。
1、可靠的光學平臺
LS-909E系統采用整體式外罩、鋁合金底座和模塊化結構設計，防塵防水防外界雜散光效果良好，維護需求極少且簡單易行。采用調試工裝一次性地調節定位輔助探測器和主探測器相互位置，定位更準，有利于獲得更加準確的大角度光能數據，從而有利于儀器小顆粒測試性能的提升。
2、優化的單鏡頭光路結構
采用透鏡后傅立葉變換結構，突破了傅立葉透鏡的光瞳制約，包括后向散射在內的所有角度的散射光均能被探測器定位接收，一致性好；且單鏡頭光路中的折射、反射面減到盡可能少，可以進一步降低儀器工作時的背景噪聲至低水平，提高了儀器測量時的信噪比。
3、高性能進口He-Ne氣體激光光源
系統采用進口He-Ne氣體激光光源，光學質量更好，更加穩定可靠，預熱時間短，使用壽命更長，進而適合于要求更為苛刻的應用，相比于其他類型的激光器具有單色性好、相干性高、發散角小、穩定性強等優點，確保了儀器良好的穩定性和優異的分辨力。
4、新空間濾波器設計及一體化激光發射器技術
LS-909E光源組件采用一體化激光發射器設計及進口新式永磁體空間濾波器，減少了衍射環的影響。結合激光輸出功率穩定性檢測和濾波平滑處理技術，散射光能數據更準確，進一步提高了系統的測試性能，尤其是寬分布的測試性能。
5、合理分布、高感光度的光電探測器組合
LS-909E激光粒度分析儀對光電探測器布局進行了深度優化整合，由前向、側向、大角度、多后向散射光探測器組成三維立體檢測系統，所有探測器都準確地布置于傅立葉聚焦面上，結合低噪音大尺寸的大角度、后向探測器的應用，確保了儀器具有良好的動態范圍、優異的分辨力和靈敏度，有效保證小顆粒散射光能信息的全面準確獲取，小顆粒含量測試更準確。
6、長焦距的傅里葉透鏡
LS-909E激光粒度分析儀選用556mm長焦距的傅立葉透鏡，增加了測量窗口到光電探測器平面的距離，從而使更小散射角度的散射光信號之間能有足夠空間差異被光電探測器準確探測到，儀器對大顆粒的測試輕而易舉，測量上限達1400μm。

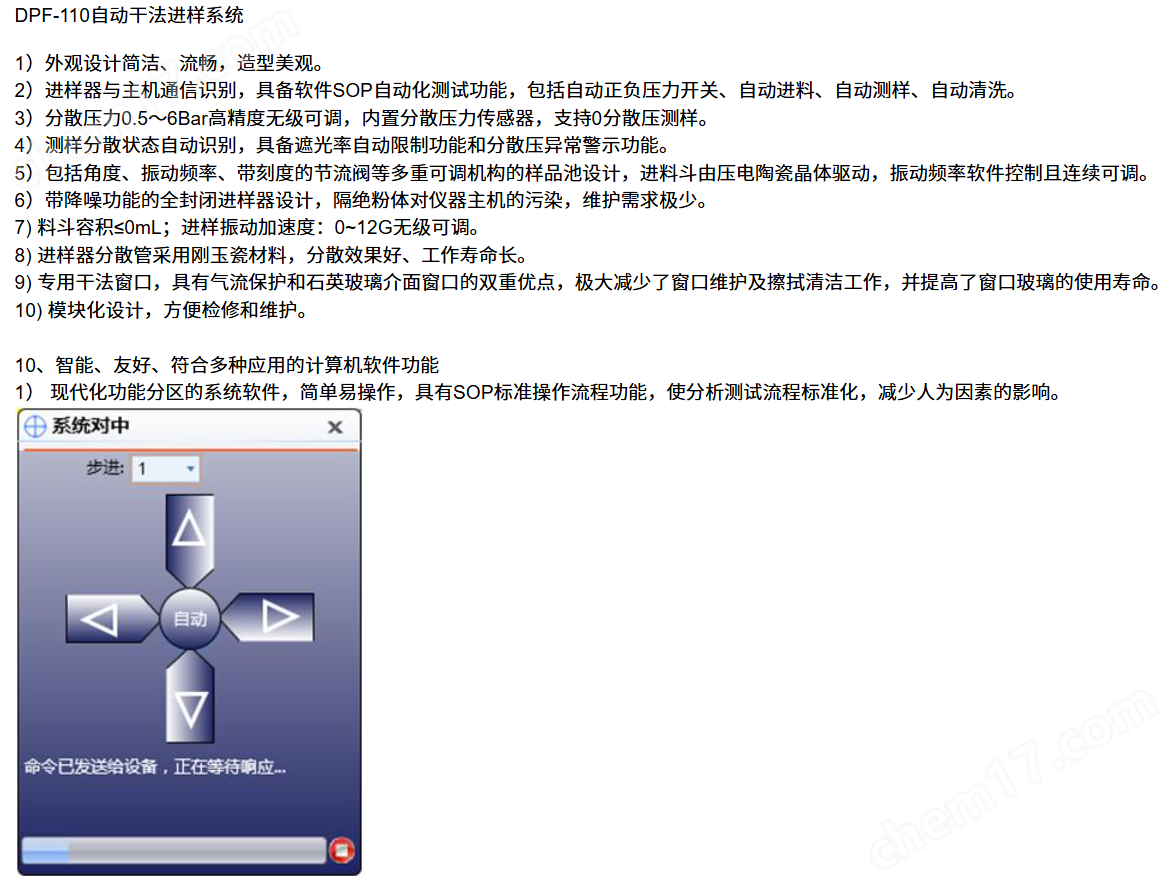

7、智能自動對中
智能軟件控制自動對中系統保證了準確的光學對中和多次測量的重現性。自動對中機構，精度達0.2um，速度更快，既可作為自動測量的一部分，亦可在屏幕上單擊鼠標來完成。結合智能判斷對中軟件功能，避免了傳統粒度測量中因對中不良導致的結果偏差，并能延長對中機構壽命。
8、先進的數據采集及處理技術
采用優化的同步8通道18位ADC模數轉換采樣技術和超低泄露電流采樣保持開關，滿量程精度達到0.15%，電背景更低。結合電背景補償功能，有利于獲得更加準確的光能數據，提高了光能獲取的動態范圍，測試分辨能力也得到相應提高。
9、高性能、簡單易用的干法測試系統
LS-909E干法進樣系統由干法進樣器、全封閉進樣窗口、靜音泵空壓機、油水過濾器和吸塵器等部件構成。樣品池具有三重調節設計，進料速度由先進的壓電陶瓷晶體準確控制，使測試遮光率易于控制并節省樣品量。內置分散壓和負壓傳感器，實時監控測樣狀態，并具有錯誤警示功能。干法窗口采用密閉管道式設計，結合窗口負壓保護設計與大功率吸塵器粉塵回收裝置，大限度回收樣品，使主機不受粉塵影響。
粒度測試報告
