林格曼煙氣黑度煙羽圖

林格曼煙氣黑度煙羽圖

產品介紹

XY-50LG型模擬標準煙羽圖，是應用于, 固定污染源廢氣煙氣黑度的測定林格曼望遠鏡法由于標準煙非常難于制作，切及易變動，因此利用灰度法，制作此模擬標準煙羽圖來代替真實煙羽。

• 特點：操作簡易，經過培訓的人員即可完成觀測，適合現場快速評估；視覺關聯性強，黑度等級直接反映視覺污染程度，便于公眾監督；經濟高效，無需依賴高成本檢測設備。但該方法也存在一定局限性，觀測結果易受人員經驗、光線條件及氣象因素（如霧氣、水汽）干擾，且對白色煙氣或非顆粒污染物的判定效果不佳。

• 適用范圍：主要適用于鍋爐、窯爐等固定污染源的煙氣黑度監測，尤其適合環保部門巡檢、企業自檢及邊遠地區的基礎環保評估。可結合數字式光電煙色儀等設備使用，以提升數據準確性。

主要技術指標

林格曼黑度等級：1~4級

外形尺寸：60×90×1.2cm（寬×高×厚）

性能參數

1. 林格曼煙羽圖4個+4個立式支架；

2. 觀測距離30～1000米；

林格曼圖板

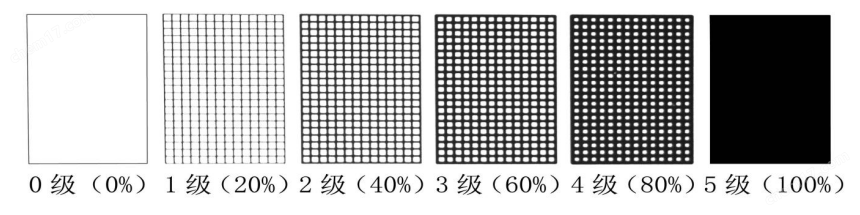

林格曼煙氣濃度圖是十九世紀末法國的林格曼(Ringelmann)提出的。這種方法是把圖放置在適當?shù)奈恢蒙希箞D上的黑度與煙氣的黑度（或不透光度）相比較，憑視覺進行評價。林格曼圖有多種規格，我公司繪印的是通用標準形式，它由14cm×21cm的黑度不同的六小塊組成。除全白與全黑兩塊外，其他四塊是在白色背底上畫上不同寬度的黑色條格。根據黑色條格在整個小塊中所占的面積的百分?jǐn)?shù)分成0至5的林格曼級數。0級是全白，5級是全黑，1級是黑色條格占整塊面積的20%，2級占40%，以此類推，如圖所示。

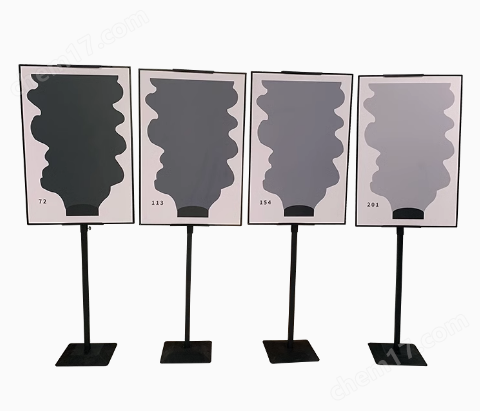

模擬標準煙羽圖

用灰度圖板制作出模擬標準煙羽圖，模擬1-4級的林格曼對應的煙，低于1級視為0，高于4級則視為5。
