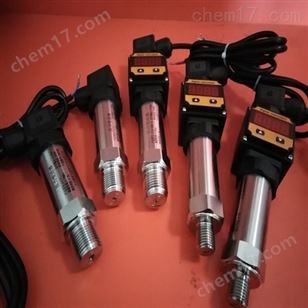

JC316壓力變送器 ,衛生型壓力變送器

壓力變送器特點：

 壓力變送器泛應用于石油、化工、冶金、電力、水文等工業過程現場的壓力測量和控制中。

◆工作原理

         JC316小巧型壓力變送器抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標的信號根據壓力量程的不同標定為.0/3.0/3.3mV/V，可以和應變式傳感器相兼容。通過及光標定，傳感器具有很高的溫度穩定性和時間穩定性、傳感器自帶溫度補償0～70℃，并可以和絕大多數介質直接接觸。

◆技術參數

◆測量范圍:-100KPa～60MPa

◆精度等級：0.2,0.5級

◆工作電壓：12～36VDC

◆輸出信號：4～20mA，1～5V

◆典型應用：液壓機、空氣壓縮機、恒壓供水、真空設備

壓力變送器測量范圍：-100kPa～60MPa

允許溫度

介質溫度：-30～85℃

環境溫度：-30～80℃

儲存溫度：-30～+80℃

溫度影響：TK<±0.02±％FS/K

精度等級：0.2、0.5級

工作電壓：12～36VDC

工作溫度：-30～80℃

輸出信號：4～20mA（二線制）、1～5V （三線制）

負載電阻：<=750Ω

測量傳感器：壓阻式傳感器或擴散硅傳感器
