材質：碳鋼、不銹鋼304、316等
形狀：八角、橢圓形
適用范圍：溫度：-200-800℃ 壓力：2.0-42兆帕
適用于：高溫、高壓的管道法蘭密封。

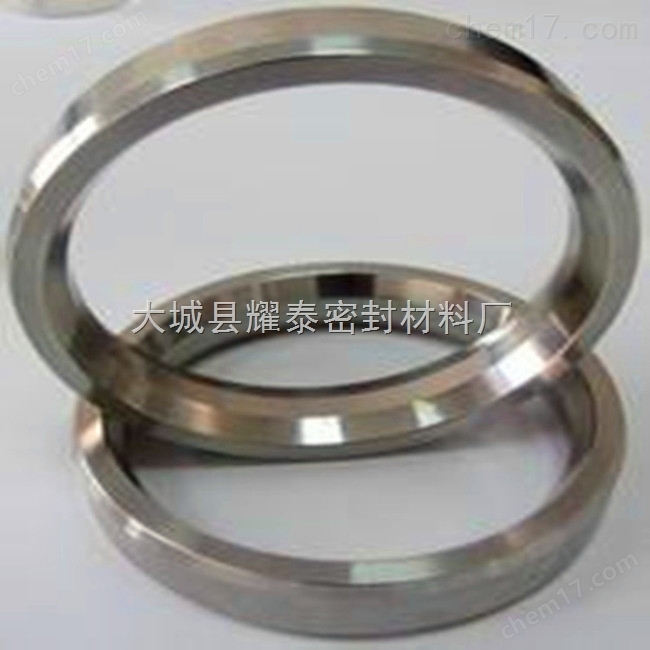

RJ密封面法蘭用八角墊片安裝在法蘭面的梯型環槽內，當擰緊連接螺栓時，受軸向壓縮與上下梯型槽帖緊，產生塑性變形，形成一環狀密封帶，建立初始密封。升壓后，在介質壓力的作用下，使環墊徑向擴張。墊片與梯形槽的斜面更加帖緊，產生自緊作用。但是，介質壓力的升高同樣會使法蘭和連接螺栓變形，造成成密封面間的相對分離，墊片密封比相對下降，因而，環墊可以認為是半自緊密封。
RJ密封面法蘭用八角墊片與法蘭槽相配主要是面接觸，與橢圓形環墊相比雖然不易與法蘭槽達到密合，但卻能再次使用，并且因截面是由直線構成容易加工。同時選用八角形金屬環墊材質硬度應低于法蘭面15~20HB。
八角形金屬環墊性能特點：
1、耐高溫、耐高壓，適用于高壓法蘭；
2、密封持久可靠；
3、適應壓力、溫度有波動的工況條件；
應用范圍：通常應用于高溫高壓蒸氣，氣體，溶劑的管法蘭，塔槽，壓力容器，高速接合面，高溫高壓閥，蓋。石油天然氣工業中的井口裝置和采油樹上的密封
金屬環墊zui早來源于美國，在20世紀20年代zui早使用于鍋爐領域，后來用于人孔蓋，高壓釜其它窗口的密封，以后在石油生產和煉油工業中格外受到重視。隨著蒸汽動力裝置的溫度和壓力增加，金屬環墊的用途就越來越廣泛。


金屬八角墊片由鍛造及熱處理和機械加工制成，是一種應用于油及氣體的管法蘭，壓力容器，高速接合面，高溫高壓閥蓋等的金屬密封墊片，尤其壓力、溫度有波動的場合，仍能保持較好的密封性。

常用的R型墊片按截面分為橢圓型或八角型，標準的R型環形墊片按API 6A以及ASME B16.20標準尺寸制造，zui高使用壓力是10000PSI。在梯形槽法蘭中八角墊與橢圓墊可以互換。RX型八角墊適用于壓力增強的標準R型環狀墊片，適合于R型一樣的法蘭槽密封面。BX型八角墊適用于壓力增強并且設計應用高達15000PSI壓力系統。有多種材質及形式適用于不同的設計與操作要求，參考材質特性表。

八角墊片注意：選用八角墊材質硬度應低于法蘭面15~20HB,而且建議不要重復使用。
