GB/T20610-1997金屬纏繞墊片316材質

  金屬纏繞墊片由V形或W形不銹鋼帶和非金屬填充料疊合，螺旋卷繞，始末端點焊而成。具有良好的壓縮回彈性，適用于溫度、壓力交變劇烈的密封部位，是管道、閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封元件。廣泛應用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。   金屬纏繞墊片型式:
  產品名稱 代號 適用 表示示例
  基本型金屬纏繞墊 JUNIO200 榫槽面 304/PTFE
  帶內環金屬纏繞墊 JUNIO 200 IR 凹凸面 304/304/FG
  帶外環金屬纏繞墊 JUNIO 200 CR 突面 304/ASB/ CS
  帶內外環金屬纏繞墊 JUNIO 200 IC 304/304/FG/CS
  換 熱器用金屬纏繞墊 JUNIO 200 H 換熱器 304/FG 帶1條筋
 異型金屬纏繞墊 JUNIO 200 S 異形 橢圓形
 如墊片用在換熱器上，一般我們推薦帶φ3.2mm的不銹鋼絲內環， 窄帶形式分：粘貼型, 包覆型   金屬纏繞墊片的材質選擇：                                  鋼帶及內外環材質 填充料 鋼帶及內外環材質 填充料 鋼帶及內外環材質 通用厚度 mm 通用厚度 mm
 名稱 代號 名稱 代號 名稱 V形墊/環 V形墊/環
 碳鋼 CS 碳鋼 CS 碳鋼 3.2/2.0  4.5/3.0 4.8/3.0 5.5/4.0 7.5/5.0
 不銹鋼 304(L),316(L) 不銹鋼 304(L),316(L) 不銹鋼
 蒙乃爾 Mon  蒙乃爾 Mon  蒙乃爾
 鎳，鈦 Ni，Ti 鎳，鈦 Ni，Ti 鎳，鈦
 因科鎳 INC 因科鎳 INC 因科鎳
 一般內環材質同鋼帶，以滿足介質及工況要求為可。 外環材質同管道及相應設備外殼，碳鋼外環較為經濟。   金屬纏繞墊片的產品標準： 我們能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等標準生產。或者由用戶具體注明要求。如墊片用在換熱器上且?guī)в薪顥l時，請?zhí)峁┚唧w的圖紙   具體訂單，應注明具體的材質、所用標準、公稱通徑DN、壓力等級PN， 或注明具體尺寸： D1：內環內徑；D2：內環外徑；D3：外環內徑；D4：外環外徑 寫法：D1×D2×D3×D4 墊片默認厚度為4.5mm，環為3mm。

GB/T20610-1997金屬纏繞墊片316材質

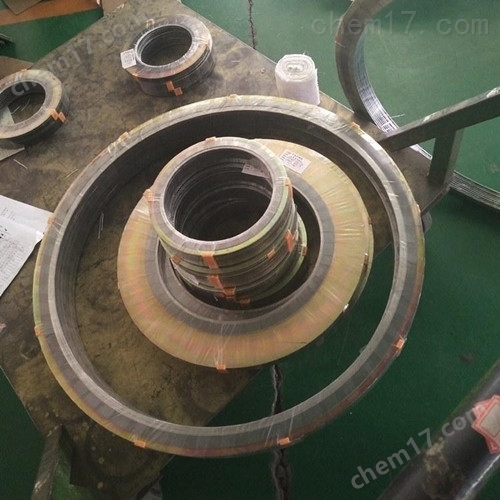

內外環金屬纏繞墊片
簡介
　　內外金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。
主要用途
　　回彈性優良的內外金屬纏繞墊片能夠?qū)艿老到y(tǒng)的壓力熱循環和振動進行自動調整，特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。 在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型： 內外金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性的墊片，內外金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其壓緊度，內外纏繞墊片接觸的法蘭密封面的表面精度要求不高。
