耐高壓高溫不銹鋼304金屬石墨纏繞墊片

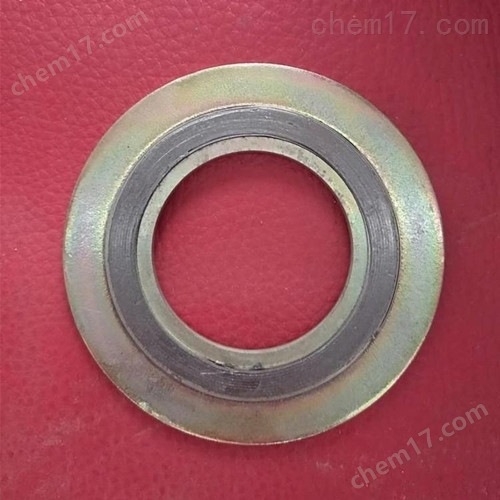

帶內外環金屬纏繞墊片

目前應用廣泛的一種密封墊片，為半金屬密封墊片中回彈性不錯的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。為加強主體和準確定位采用金屬內加強環和外定位環形式，利用內外環來控制其大壓緊度起到加強的作用并避免基本體的散圈，由于外環的存在使得墊片安裝起來更加方便,一般用于中低壓的平面和凸面法蘭中

 纏繞墊使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。

　　金屬纏繞墊片基本體厚度公差：

　　技術標準:

　　1.金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS,和NF等

耐高壓高溫不銹鋼304金屬石墨纏繞墊片

金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。

纏繞墊片應用范圍：

石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。

金屬纏繞墊片的種類：

種類 斷面形式 代號 厚度

基本型纏繞墊片A 3.2 4.5

帶內環纏繞墊片B 4.5

帶外環纏繞墊片C 4.5

帶內外環纏繞墊片D 4.5

外環通常由經防腐蝕處理的碳鋼組成。
