產品介紹：

變壓器油位溫度控制器是根據復合溫升原理設計的變壓器儀表。適用于變壓器等設備的溫度檢測和控制。儀表具有良好的保護性能，在室外條件下能正常工作。儀表內裝有四至六組可調控制開關，分別用于冷卻系統控制、信號報警和變壓器超溫跳閘。通過溫度變送器或嵌入一次儀表的PT100鉑電阻，直流（4-20）可輸出溫度值對應的MA電流信號或PT100鉑電阻信號，供計算機系統和二次儀表使用，實現無人值守電站的管理。變壓器油位溫度控制器主要由彈性元件、傳感導管、溫度傳感部件、溫度變送器和數字顯示器。由彈性元件、傳感導管和溫度傳感元件組成的密封系統中填充有溫度傳感介質。當測得的溫度變化時，感溫元件中感溫介質的體積也相應變化。該體積增量通過傳感導管傳輸至儀器中的彈性元件，以產生相應的位移。位移經機構放大后，可指示測量溫度，驅動微動開關輸出通斷控制信號，驅動冷卻系統，超溫報警，超溫跳閘，為了控制變壓器的溫升。

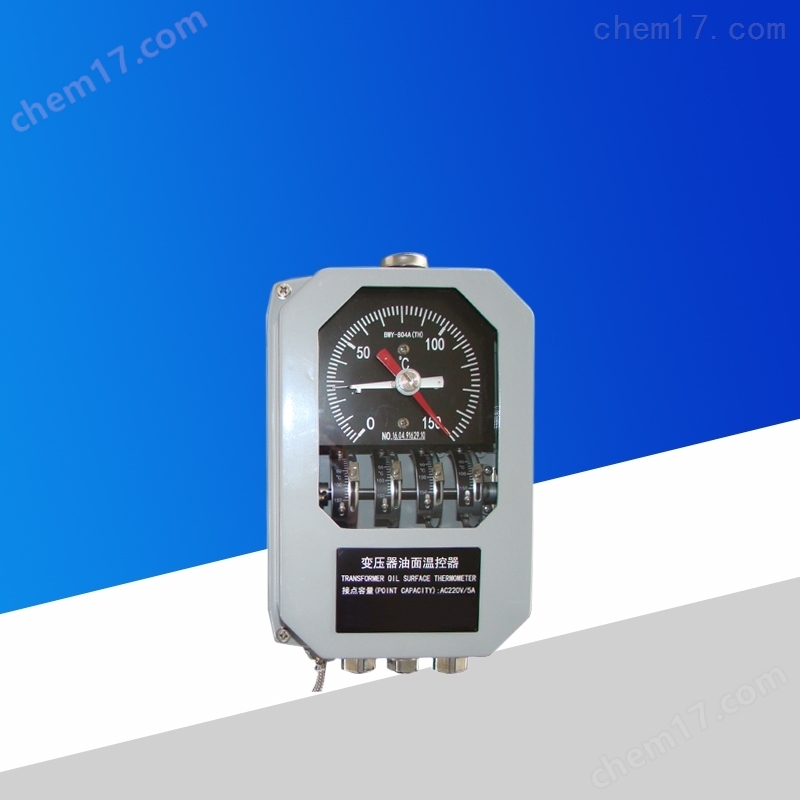

溫控器BWY-804AJ(TH)具有以下新特點：

1.適用范圍廣：

針對無人值守變電站的智能控制要求，該功能輸出以下控制信號：

（1）PT100鉑電阻

（2）DC 4-20mA電流

（3）RS232、RS485通信接口

2.配備4組開關，可全量程設置，分別用于變壓器冷卻系統控制、超溫報警、超溫跳閘等。

溫控器BWY-804AJ(TH)主要技術數據：

變壓器溫度控制器主要技術指標：

（1）正常工作條件：-30～+55℃

（2）溫度測量范圍：0-150℃

（3）指標精度：1.5級

（4）控制性能：

① 設定范圍：全量程可調

② 設定精度：±3℃

③ 開關差：6±2℃

④額定功率：AC220V/5a

⑤標準設定點：K1=55℃，K2=65℃，K3=80℃，K4=120℃

（5）輸出性能：① PT100鉑電阻

（6）防護等級：IP55
