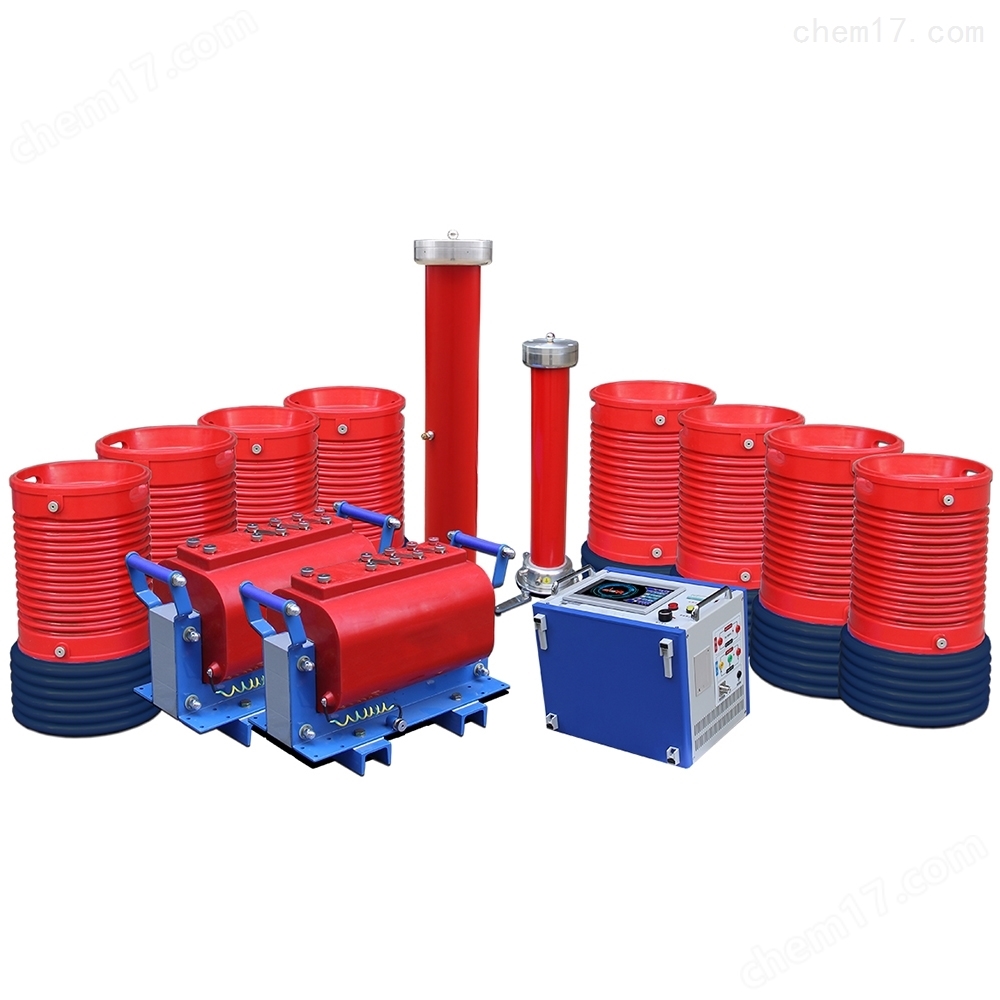

正信電氣ZXB(f)-GD系列串聯諧振試驗裝置

一、 被試品對象及試驗要求

1、35kV/300mm²電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/300mm²電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。

4、35kV開關的交流耐壓試驗，試驗頻率45-65Hz，試驗電壓95kV，試驗時間1min。

二、 正信電氣ZXB(f)-GD系列串聯諧振試驗裝置工作環境

1. 環境溫度：－10℃ –50 ℃;

2. 相對濕度：≤90%RH;

3. 海拔高度:  ≤3000米；

三、 裝置主要技術參數及功能

1. 額定容量：270kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：27kV；54kV；108kV

4. 額定電流：10A；5A；2.5A

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

9. 溫    升：額定負載下連續運行60min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；
