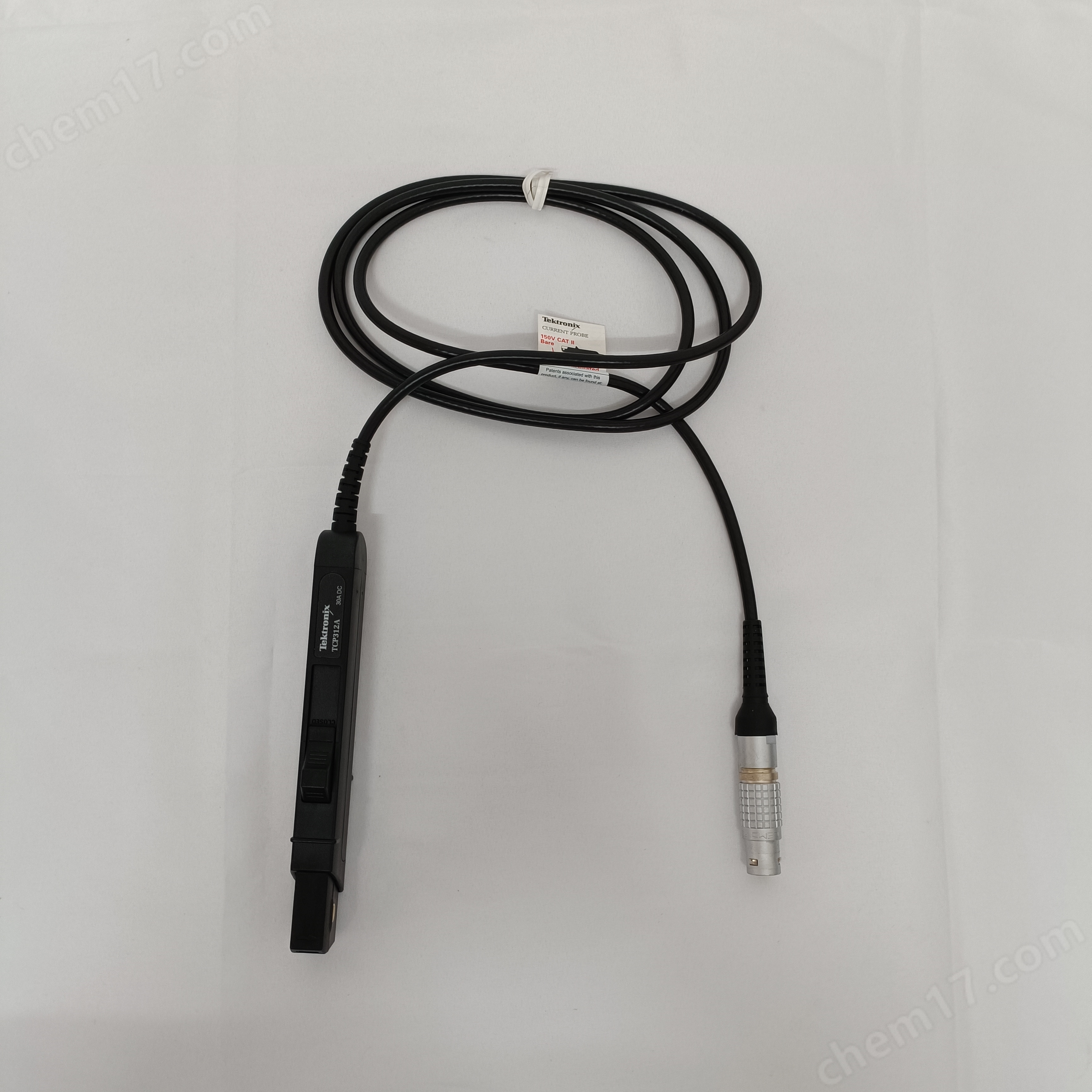

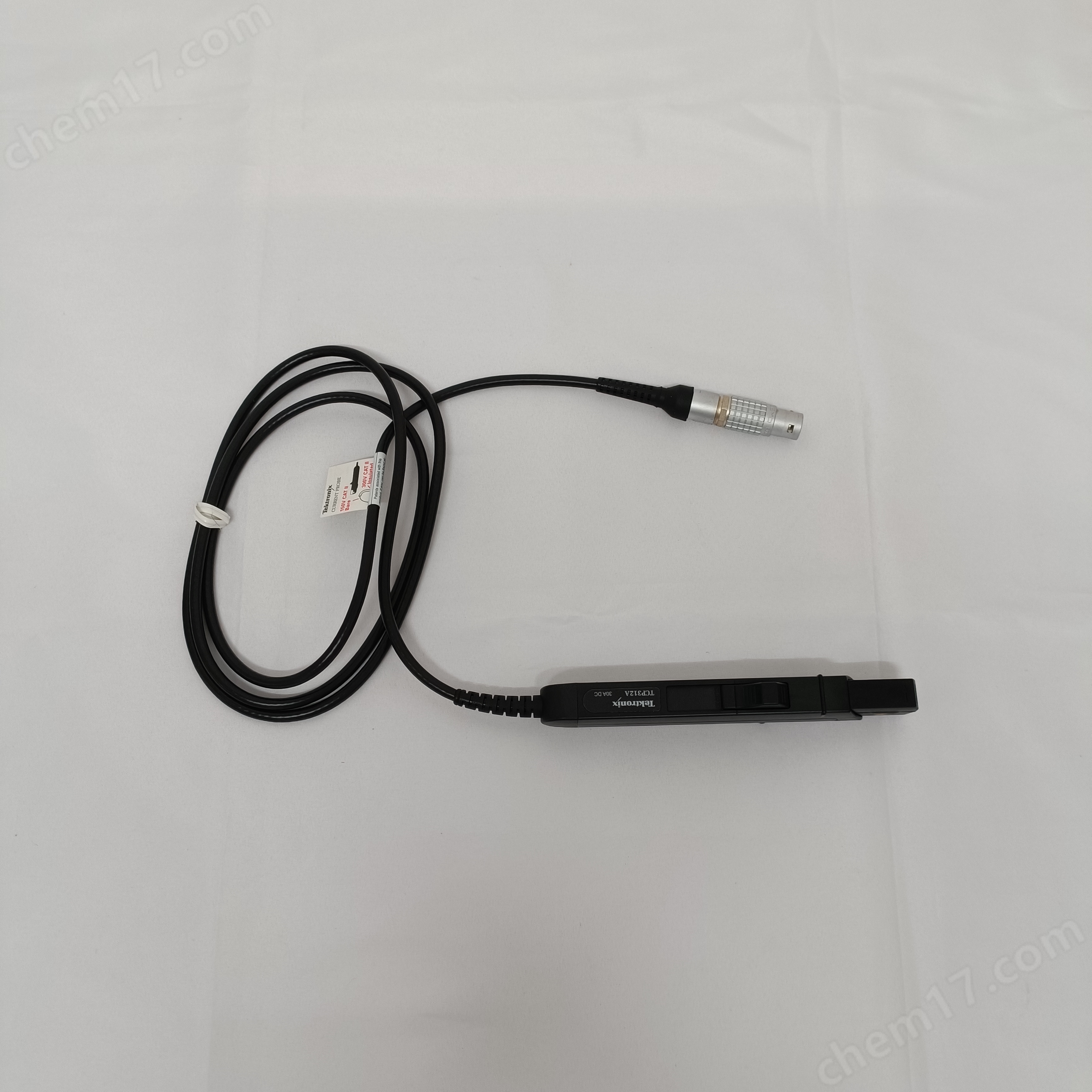

泰克TCP312A電流探頭

TCP300 和 TCP400 系列 AC/DC 電流測量系列是滿足當今電

流測量需要的電流測量系統。當通過 TEKPROBE

 Level II、TekConnect（使用 TCA-BNC）或 TekVPI（使用

TPA-BNC）接口連接泰克示波器時，電流測量和計算變得輕

松簡單。

滿足當今的 AC/DC 電流測量應用

泰克TCP312A電流探頭

TCPA300 放大器在與 TCP312A、TCP305A 或 TCP303 探頭

一起使用時，提供了一系列電流測量功能，彌補了小電流測量

產品與超高電流測量產品之間的空白。這三個探頭提供了

30 A、50 A 和 150 A 連續直流電流的電流測量功能。對更高

的電流電平，帶有 TCP404XL 電流探頭的 TCPA400 放大器可

以測量 500A 和 750A 的連續直流電流，降額與占空比有關。

帶 TCPA300 的 TCP312A 實現了更高頻率的性能，提供了

≥100 MHz 的帶寬及蕞高 30A 的直流電流。

主要特點

自動定標和確定單位 2 - 示波器屏幕的幅度和電流讀數通

過消除手動計算，減少了測量誤差

AC/DC 輸入耦合

插入阻抗低，降低了被測器件的負荷

分裂鐵心結構，電路連接簡便

狀態指示器提供虛擬工作狀態和潛在錯誤條件通知 — 消

磁、探頭張度、超載、不端接 50 ?、不兼容的探頭類型

降低了直流漂移和噪聲，從而改進低電平電流測量

第三方安全認證

應用

電信、數據通信、計算機和半導體電力電子環保行業設計

師、安裝人員和維修人員的發展和分析解決方案：

電源（開關和線性）

半導體設備（SCR、IGBT、MOSFET、CMOS、BJT）

功率逆變器/轉換器

電子鎮流器

工業/消費電子產品

移動通信（電話、衛星、中繼站）

馬達驅動器

運輸系統（電動車輛、電動火車、機車、航空電子設備）
