WHMP-011/350壓力繼電器閥

WHMP-011/350壓力繼電器閥

WHG-031/50
WHG-031/75
WHG-031/100
WHG-031/210
WHG-033/32
WHG-033/50
WHG-033/75
WHG-033/100
WHG-033/210
WHG-034/32
WHG-034/50
WHG-034/75
WHG-034/100
WHG-034/210
WKG-031/100
WKG-031/210
WKG-033/100

當從繼電器下端進油口3進入的液體壓力達到調定壓力值時，推動柱塞2上移，此位移通過杠桿放大后推動微動開關4動作。改變彈簧1的壓縮量，可以調節繼電器的動作壓力。應用場合：用于安全保護、控制執行元件的順序動作、用于泵的啟閉、用于泵的卸荷。注意： 壓力繼電器必須放在壓力有明顯變化的地方才能輸出電信號。若將壓力繼電器放在回油路上，由于回油路直接接回油箱，壓力也沒有變化，所以壓力繼電器也不會工作。其實用于控制執行元件的順序動作時，液壓泵啟動后，首先2YA通電，液壓缸左腔進油，推動活塞方向右移。當碰到限位器(或死擋鐵)后，系統壓力升高，壓力繼電器發出電信號，使1YA通電，高壓油進入液壓缸的左腔，推動活塞右移。這時若3YA也通電，液壓缸的活塞快速右移;若3YA斷電，則液壓缸的活塞慢速右移，其慢速運動速度由節流閥調節。系統壓力升高到壓力繼電器的調定值時，壓力繼電器動作接通電信號的壓力稱為開啟壓力；系統壓力降低，壓力繼電器復位切斷電信號的壓力稱為閉合壓力。開啟壓力與閉合壓力的差值稱為壓力繼電器的靈敏度。差值小則靈敏度高。為避免系統壓力波動時壓力繼電器時通時斷，要求開啟壓力與閉合壓力有一定的差值，此差值若可調，則稱為通斷調節區間。

WAGM先導式溢流閥
WHMP WKM疊加式溢流閥
WHG WKG 疊加式減壓閥
WGIR先導式減壓閥
WHQ WKQ WJPQ單向節流閥
WDR單向閥
WHR WKR WJPR液控單向閥

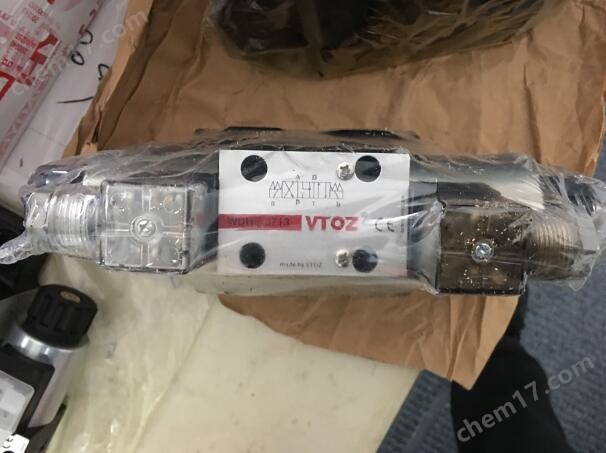

WDHE電磁換向閥
WDKE方向控制閥
WLOH電磁球閥
WDPHE先導式電液換向閥
WMAP壓力繼電器
WHMP-011/50
WHMP-012/50
WHMP-013/50
WHMP-014/50
WHMP-015/50
WHMP-011/100
WHMP-012/100
WHMP-013/100
WHMP-014/100
WHMP-015/100
WHMP-011/210
WHMP-012/210
WHMP-013/210
WHMP-014/210
WHMP-015/210
WHMP-011/350
WHMP-012/350
WHMP-013/350
WHMP-014/350

繼電器的種類很多，按輸入量可分為電壓繼電器、電流繼電器、時間繼電器、速度繼電器、壓力繼電器等，按工作原理可分為電磁式繼電器、感應式繼電器、電動式繼電器、電子式繼電器等，按用途可分為控制繼電器、保護繼電器等，按輸入量變化形式可分為有無繼電器和量度繼電器。 [8]
有無繼電器是根據輸入量的有或無來動作的，無輸入量時繼電器不動作，有輸入量時繼電器動作，如中間繼電器、通用繼電器、時間繼電器等。 [8]
量度繼電器是根據輸入量的變化來動作的，工作時其輸入量是一直存在的，只有當輸入量達到一定值時繼電器才動作，如電流繼電器、電壓繼電器、熱繼電器、速度繼電器、壓力繼電器、液位繼電器等
電磁式繼電器
在控制電路中用的繼電器大多數是電磁式繼電器。電磁式繼電器具有結構簡單，價格低廉，使用維護方便，
觸點容量小（一般在SA以下），觸點數量多且無主輔之分，無滅弧裝置，體積小，動作迅速、準確，控制靈敏、可靠等特點，廣泛地應用于低壓控制系統中。常用的電磁式繼電器有電流繼電器、電壓繼電器、中間繼電器以及各種小型通用繼電器等。
