6ES73211FF100AA0西門子SM321數字輸入模塊

6ES7321-1FF10-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 8 個數字輸入，120V/230V AC，1個 40針 帶單共用根系/通道

SIEMENS西門子

*，質量保證，保修一年

專業銷售及維修西門子各類工控自動化配件;

：S7-200CN、S7-200SMART、S7-300、S7-400、 S7-1200、S7-1500、ET200、LOGO邏西門子可編程控制器輯控制模塊

西門子HMI人機界面：觸摸屏

西門子變頻器：MM420、MM430、MM440、G110、G120、6SE70

西門子工業以太網：通訊網卡、通訊電纜、通訊接頭、總線連接器 工控機、交換機、自動化軟件等系型號齊全，快速報價，買我們的產品無憂所值，我們的產品都承諾質保一年，讓您買的省心舒心，用的放心！

4-20mA給定信號導致的過流故障

設備運行中突然停機，經檢查發現變頻器報過流故障，故障代碼F30001過流。設備類型為真空泵，電機側轉速1500轉，設備側15000轉。轉速的提高抽吸的壓力升高。

查看電機運行曲線，發現電流逐步升高，速度實際值逐步升高超過1400多轉后報故障停機。因為給定約為1300轉。平時也就43hz,,操作工開始復位后運行不到一分鐘就又故障了，基本排除電機電纜或者裝置的問題。初步懷疑是由于失速造成的過流故障。

裝置配置為G130+TM31端子模塊，DCS輸出模擬信號通過TM31傳遞給G130裝置。速度給定模擬量為4-20mA對應速度0-1500，TM31端子板接線為X521.1 X521.2 。

查看速度限幅值為1500, 通過上位機給定轉速1000轉，運行設備，查看電機參數R0021電機實際轉速值，開機運行，R0021參數實際值由0慢慢上升，到達1000轉時沒有停止上升而是一直加速，直至1400多轉電機報過流故障。將電流表串入X521.1 X521.2發現其電流正常。

隨機查看參數R4052，發現其實際值大于20mA，由此確定TM31端子模塊輸入通道損壞造成的電流實際值異常，從而其速度給定值大，所以當啟動時，速度給定值大于等于1500,造成過流故障。

設備停機時間緊，去倉庫太麻煩，為了及時修復生產，將速度限幅P1082=1350轉開機啟動。待下次停機更換TM31端子模塊。

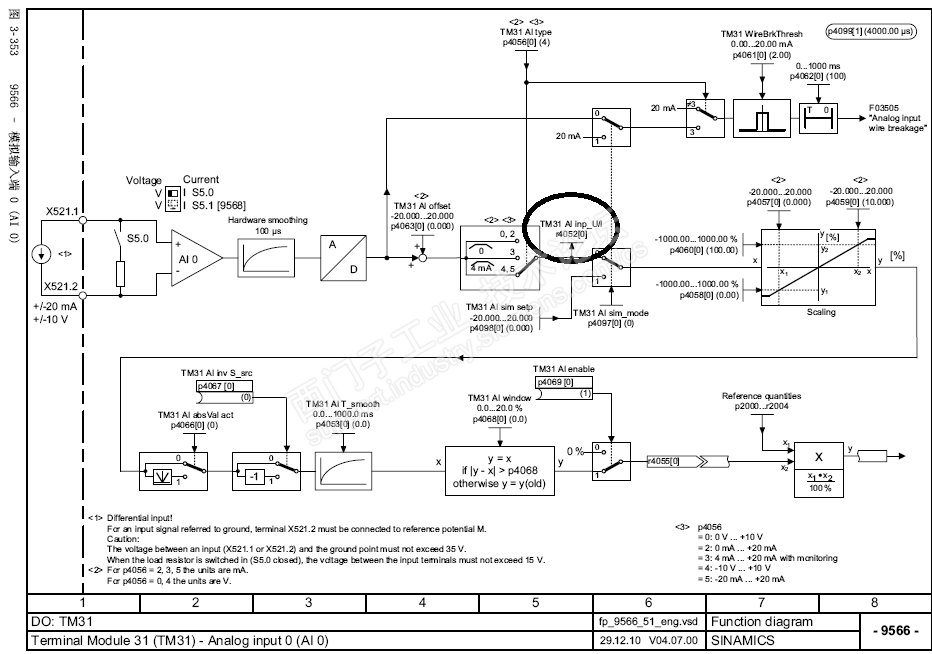

通過西門子的功能圖能夠可以便捷的熟知其內部結構，外部給定到TM31的端子，經過濾波轉換以及規格化將其變成數字信號，后轉換后的R4055傳到變頻器的速度給定P1070，圖形化的原理查找問題方便快捷。

當然，對于模擬量信號丟失的處理，西門子也有專門的技術文檔，可以通過DCC的編程來實現模擬信號的故障再運行。

當模擬量輸入信號斷線，SINAMICS S120/S150/G150/G130 可以保持原速度正常運行

6ES73211FF100AA0西門子SM321數字輸入模塊
