6ES73221BL000AA0西門子SM322數字輸出模塊

6ES7322-1BL00-0AA0 SIMATIC S7-300，數字輸出 SM 322，電位隔離， 32數字輸出，24V DC，0.5A，1個 40針 總電流 4A/組 （16A/模塊）

SIEMENS西門子

*，質量保證，保修一年

專業銷售及維修西門子各類工控自動化配件;

：S7-200CN、S7-200SMART、S7-300、S7-400、 S7-1200、S7-1500、ET200、LOGO邏西門子可編程控制器輯控制模塊

西門子HMI人機界面：觸摸屏

西門子變頻器：MM420、MM430、MM440、G110、G120、6SE70

西門子工業以太網：通訊網卡、通訊電纜、通訊接頭、總線連接器 工控機、交換機、自動化軟件等系型號齊全，快速報價，買我們的產品無憂所值，我們的產品都承諾質保一年，讓您買的省心舒心，用的放心！

今天調試一臺MM440，裝置是1kW以上的，電機是0.18kW。帶著一個100:1的減速機，做搖蕩往復運動。這是一個耐久試驗的裝置。先不說它的應用場合，僅說調試過程遇到的一個問題。

假如，在搖蕩往復運動中，因為負載的阻力，搖蕩停止，電機相當于堵轉。此時變頻器沒有任何反應，不報故障，電流r0027的值超過了電機額定電流，不多，大約在1.1倍額定值多一點。系統里電機沒有任何硬件的熱保護。就想用變頻器自身的保護功能。咋辦呢？這個假如，是我們在調試中人為干預，用外力阻擋搖蕩運動測試的。

檢查變頻器參數，P640 = 100，電機沒有過載，1:1的額定電流截止設置；檢查P305 = 電機銘牌數據的額定電流值。再看電流監控比較參數P2170 = 100。這是電機額定電流的動作閾值。說明書是這樣寫的。但它在電機堵轉時并沒有被激活。這個我通過監控參數r2198.8得到的結果。

也就是說靠電流觸發堵轉故障沒戲。怎么辦呢？在監控參數r2198時，我發現，堵轉時雖然第8位電流觸發沒有動作，但是第6位的電機鎖止動作了。由0變1了。于是，利用MM440內部的一個自由功能塊反相器，配合參數r2198.6激活外部故障參數P2106。實現電機堵轉時的故障保護。

采用軟件設置的電機保護功能，實現對小電機的過載、堵轉保護。這正是西門子通用變頻器的一個特點。電機無需再附加硬件保護，即可實現，對電機的過載保護，過溫保護，超速保護等等。

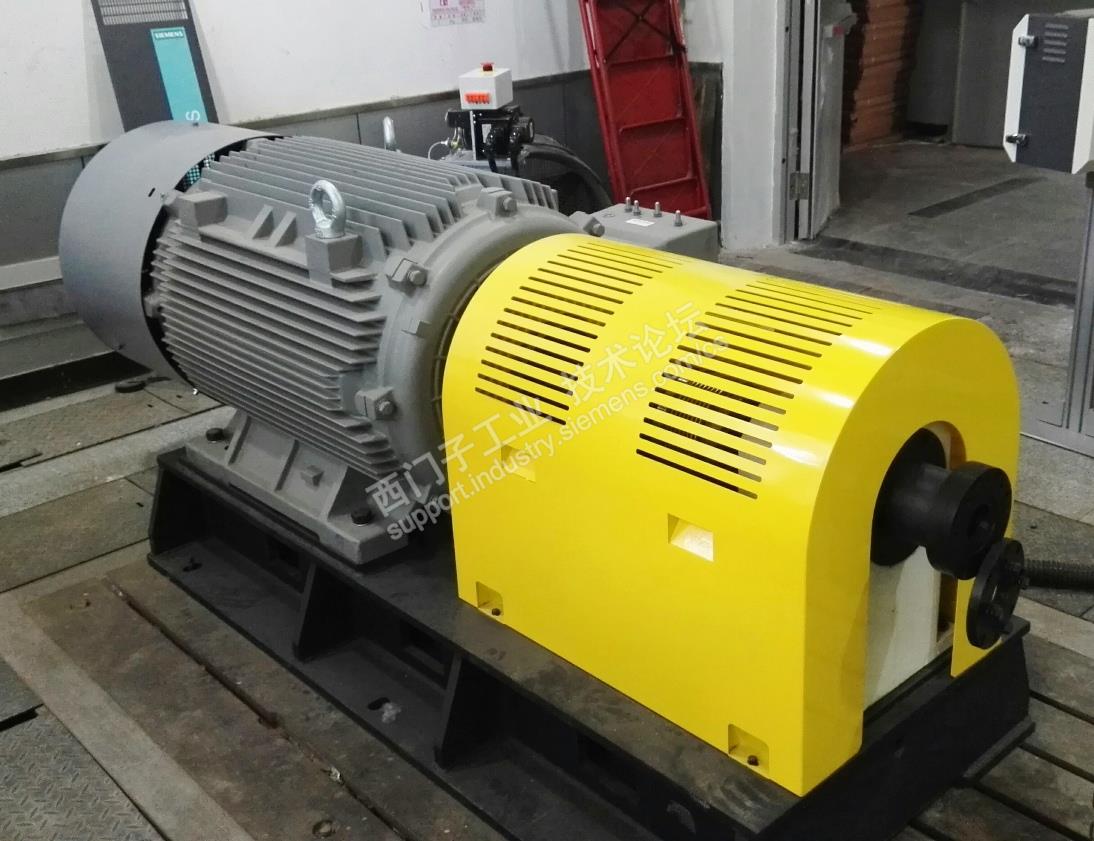

西門子的電機加了一個測試動態轉矩的聯軸器。組成了一個動力臺架試驗裝置。

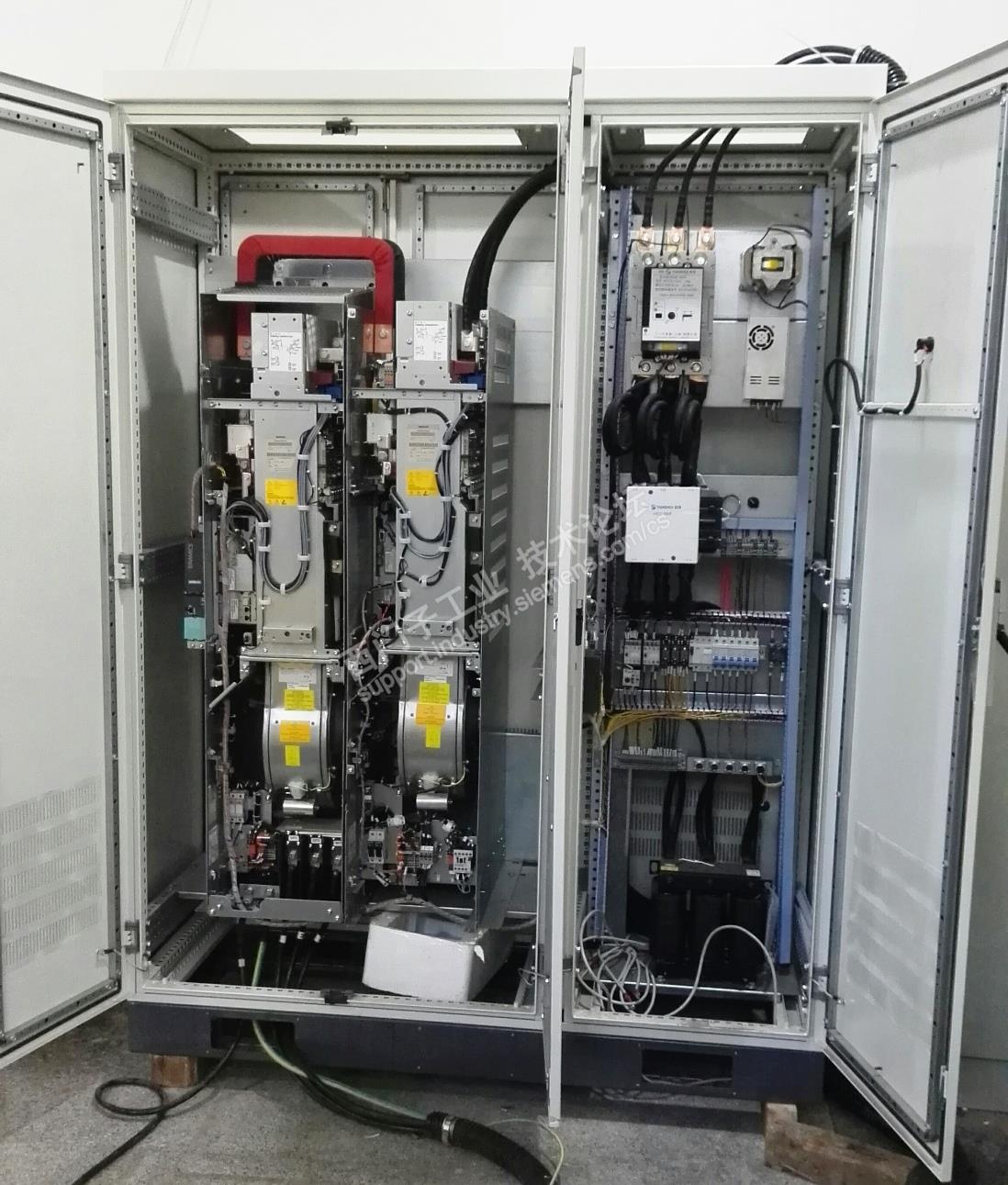

控制系統是自己組裝的，S120_SLM加電機模塊加CU320

這樣的系統后面還要調一臺110kW。本系統是160kW

6ES73221BL000AA0西門子SM322數字輸出模塊

西門子的電機加了一個測試動態轉矩的聯軸器。組成了一個動力臺架試驗裝置。

控制系統是自己組裝的，S120_SLM加電機模塊加CU320

這樣的系統后面還要調一臺110kW。本系統是160kW
