WINCC一起學-高大上彈窗

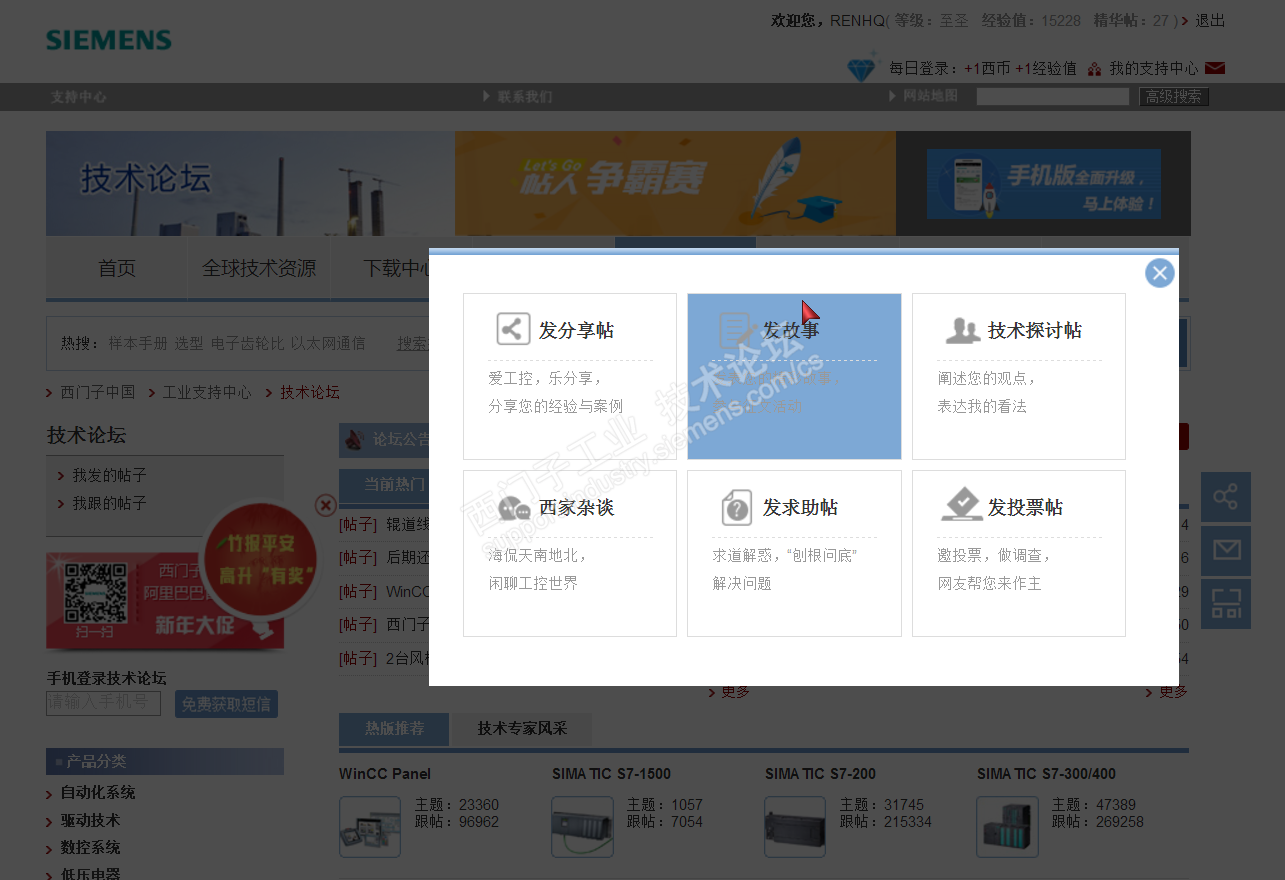

前言：現在網頁效果做的很炫，有個彈窗功能，點擊之后，彈出小窗口比如網頁在論壇里面的點擊發帖按鈕之后的圖：

背景能看到，但是不能操作，只能在彈出的窗口里面操作，在WINCC里面能不能實現這種效果呢，答案是肯定的，下面我們就一步一步的來實現并測試一下。

PS：要求來自找答案：

只在窗口畫面內操作：

1、 新建項目：

1.1   組成：

兩個畫面：START:啟動畫面；POP：彈窗畫面，新建一個內部變量TEST:測試變量改變之后，被蒙板后還能不能跟著變化。畫面測試分辨率：1000*800

1.2   START畫面內容及屬性：

畫面窗口控件

1個：

屬性                屬性值

調整大小         是

畫面名稱         POP.PDL

顯示                否

層                   3

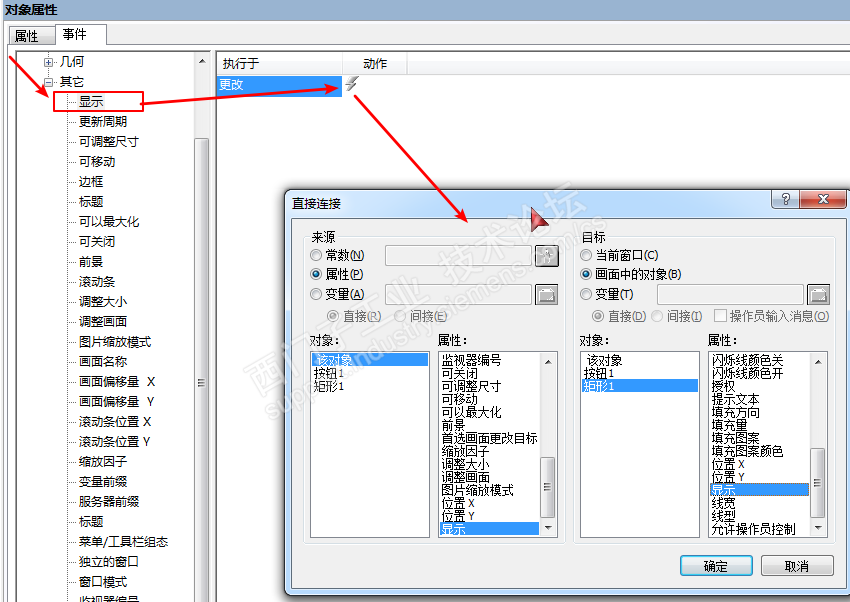

事件：如圖

矩形

一個，用于蒙板，其屬性：

層：2；效果-對象透明：50；其他-顯示：否。

按鈕

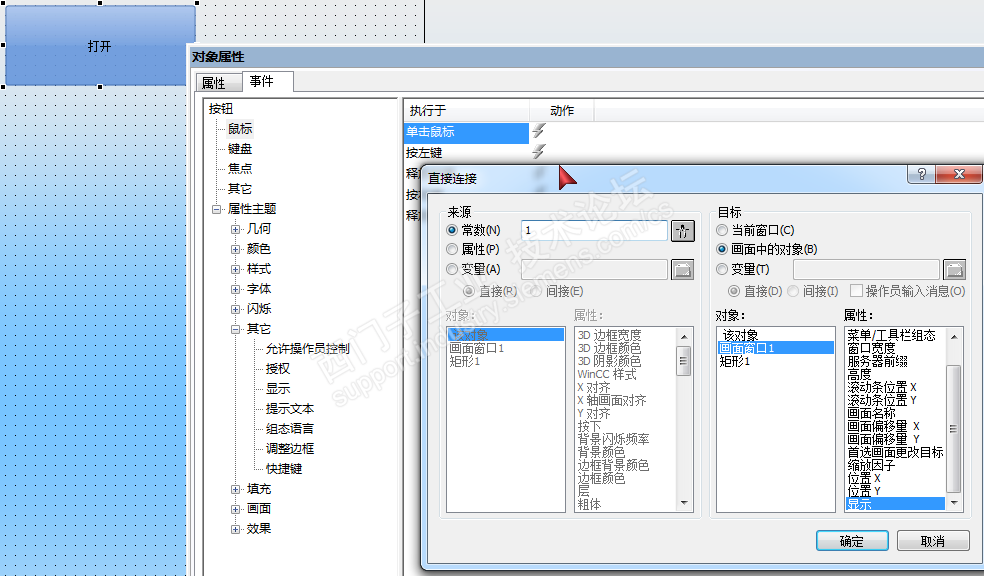

一個，用于打開彈窗，事件設置：

IO域

一個，用于顯示TEST值

1.3   POP畫面內容：

按鈕

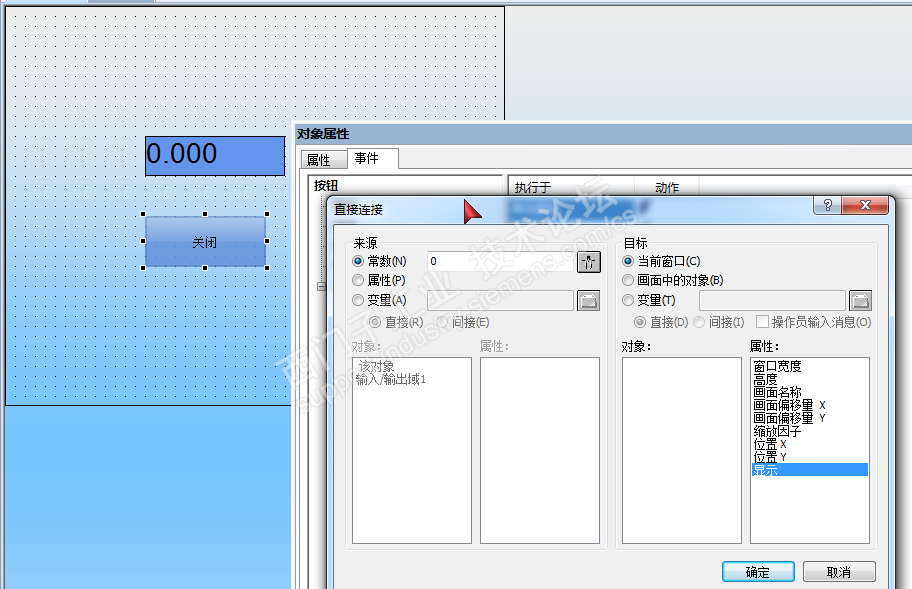

一個：用于關閉彈窗，事件設置：

IO域

一個，顯示變量TEST值

2、 運行測試：

效果見動畫圖：

3、 結束語

如果子畫面較多，可以使用腳本的方式設置矩形的顯示屬性，或者做多個矩形，一個矩形綁定一個子畫面窗口即可.

其實這個主要是對對象屬性里面的 效果 - 對象透明 該屬性值的應用，這樣做出來的畫面，感覺就高大上很多了~再利用其他樣式的設置，還能實現更炫的效果，請您自己多摸索吧
