6GK7443-5DX04-0XE0西門子CP443-5通訊模塊

6GK7443-5DX04-0XE0 通信處理器 CP 443-5 Extended 用于將 SIMATIC S7-400 連接到 PROFIBUS DPS5 兼容， PG/OP- 和 S7-通信

SIEMENS西門子

*，質量保證，保修一年

專業銷售及維修西門子各類工控自動化配件;

：S7-200CN、S7-200SMART、S7-300、S7-400、 S7-1200、S7-1500、ET200、LOGO邏西門子可編程控制器輯控制模塊

西門子HMI人機界面：觸摸屏

西門子變頻器：MM420、MM430、MM440、G110、G120、6SE70

西門子工業以太網：通訊網卡、通訊電纜、通訊接頭、總線連接器 工控機、交換機、自動化軟件等系型號齊全，快速報價，買我們的產品無憂所值，我們的產品都承諾質保一年，讓您買的省心舒心，用的放心！

從 DP 標準從站/IO 設備中一致讀取數據及向 DP 標準從站/IO 設備中一致寫入數據

使用 SFC 14“DPRD_DAT”從 DP 標準從站/IO 設備中一致讀取數據

使用SFC14“DPRD_DAT”(讀取DP標準從站的一致性數據)，可一致讀取DP標準從站的數據。

如果在數據傳輸期間未出錯，則讀取的數據會輸入到由 RECORD 定義的目標區中。

目標區必須與通過STEP 7為所選模塊組態的區域的長度相同。

調用 SFC14 只能訪問組態的起始地址的一個模塊/DP ID 的數據。

有關SFC14的信息，請參見相應的在線幫助和系統功能和標準功能手冊

使用 SFC 15“DPWR_DAT”向 DP 標準從站/IO 設備中一致寫入數據

使用 SFC 15“DPWR_DAT”（向 DP 標準從站寫入一致性數據），可向在 RECORD 中尋址的 DP 標準從站或 IO 設備一致寫入數據。

源區必須與通過STEP 7為所選模塊組態的區域的長度相同。

傳輸到DP從站的一致性用戶數據的上限

PROFIBUS DP標準定義傳輸到DP從站的一致性用戶數據的上限。 為此，可在塊中將大為64字 = 128字節的用戶數據一致傳送到DP從站。

組態期間，可確定一致數據區域的大小。 在特殊標識格式(SKF)中，可將一致性數據的大長度設置為64字 = 128字節(128字節用于輸入，128字節用于輸出)，數據塊大小不得超過此值。

此上限僅適用于純用戶數據。 診斷和參數數據重組為完整記錄，因此能始終一致地傳送。

在一般標識格式(AKF)中，可將一致性數據的大長度設置為16字 = 32字節(32字節用于輸入，32字節用于輸出)；數據塊大小不得超過此值。

請注意，在此上下文中，必須用一般標識格式組態在第三方主站(由GSD定義的連接)上在一般環境中用作DP從站的CPU 41x。 因此，用作到 PROFIBUS DP 的 DP 從站的 CPU 41x 的每個虛擬插槽的傳送存儲器大可為 16 個字，即 32 個字節。 在 i 從站中多可組態 32 個此類虛擬插槽，大插槽號為 35。

有關 SFC 15 的信息，請參見相應的在線幫助和《系統功能和標準功能》手冊

可以傳送到 IO 設備的一致用戶數據的長度上限

可以傳送到 IO 設備的一致性用戶數據的長度限制為 1025 個字節（= 1024 個字節的用戶數據 + 1 個字節的關聯值）。 無論是否能將多于 1024 個字節傳送到 IO 設備，一致數據的傳輸都被限制為 1024 個字節。

在 PN-IO 模式下運行時，通過 CP 443-1 傳送的數據長度限制為 240 個字節。

不使用 SFC 14 或 SFC 15 進行一致性數據訪問

本手冊中介紹的 CPU 支持對大于 4 個字節的一致性數據的訪問，且無需使用 SFC 14 或 SFC 15。要一致傳送的 DP 從站或 IO 設備的數據區將傳送到過程映像分區。 因此，此區域中的信息始終一致。 然后，可使用加載/傳送命令（如 L IW 1）訪問過程映像。 這是訪問一致性數據極為方便和有效(低運行時負載)的方法。 例如，利用它可高效集成和組態驅動器或其它DP從站。

直接訪問不會出現I/O訪問錯誤(例如，L PIW或T PQW)。

從SFC14/15方法轉換為過程映像方法時需要注意以下幾點：

• 和使用過程映像方法一樣，SFC 50“RD_LGADR”使用 SFC14/15 方法輸出另一個地址區。
• 通過接口連接的 PROFIBUS DP：
  從 SFC14/15 方法轉換為過程映像方法時，建議不要同時使用系統功能和過程映像。 雖然通過系統功能SFC15寫入時會更新過程映像，但讀取時卻并非如此。 換言之，不能過程映像值與系統功能SFC14值之間的一致性。
• 通過 CP 443-5 Extended 的 PROFIBUS-DP：
  如果通過 SFC14/15 調用和過程映像同時操作 CP 443-5 Extended，將妨礙對過程映像進行一致性讀/寫訪問或使用 SFC 14/15 進行一致性讀/寫操作。

  提示 強制變量 不允許強制位于 DP 從站或 IO 設備的 I/O 或過程映像范圍以及屬于一致性范圍的變量。 即使是強制作業，用戶程序也會覆蓋這些變量。

示例：

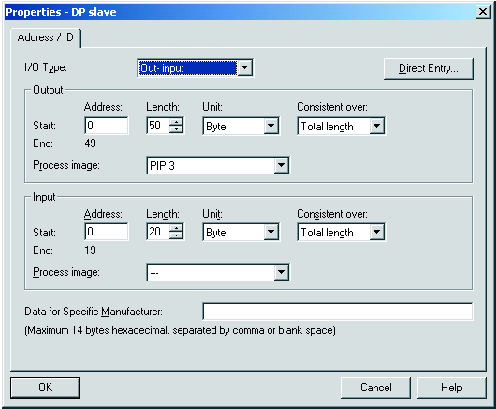

以下實例（過程映像分區 3“TPA 3”）顯示了 HW Config 中的此類組態。

要求： 過程映像以前通過 SFC 26/27 更新，或者過程映像的更新已鏈接到 OB。

• TPA 3(輸出)： 這 50 個字節一致存儲在過程映像分區 3 中（下拉列表“Consistent over [一致于] -> entire length [整個長度]”），因此可通過常規“加載輸入 xy”命令來讀取。
• 在輸入下的下拉菜單中選擇“Process Image Partition [過程映像分區] -> ---”表示： 不要保存在過程映像中。 于是，只能使用系統功能SFC14/15進行處理。



6GK7443-5DX04-0XE0西門子CP443-5通訊模塊
