通訊負載

概述

CPU操作系統連續為通信提供為整個CPU處理性能所組態的百分比(分時共享)。 通信不需要的處理性能可供其它進程使用。

在硬件配置期間，可將通信負載設置在 5% 和 50% 之間。 默認值為 20%。

應將該百分比視為平均值，換句話說，通信負載在某個時間片內會比 20% 大很多。 而另一方面，下一時間片中的通信負載明顯小于該值，或為百分之零。

這一事實還可通過下面的方程式表達：


圖片: 方程式： 通信負載的影響

數據一致性

用戶程序被中斷以進行通信處理。 可在任何指令后執行該中斷。 這些通信作業可修改程序數據。 這意味著，在進行多次訪問時將無法保證數據的一致性。

『一致性數據』一節提供了有關當有多個命令時如何確保一致性的詳細信息。

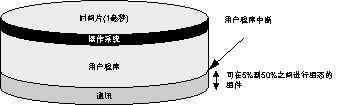

圖片: 斷開時間片

S7-400的操作系統僅需要可忽略的少量剩余部分時間片來執行內部任務。

示例：20% 的通信負載

您已在硬件配置期間組態了 20% 的通信負載。

計算的周期為 10 ms。

20% 的通信負載是指為通信和用戶程序保留平均長度為 200 μs 和 800 μs 的時間片。 所以，CPU處理一個循環需要10 ms / 800 μs = 13個時間片。 這意味著，如果 CPU 充分利用已組態的通信負載，則實際周期時間為 13 乘以 1 ms 的時間片 = 13 ms。

這就意味著，20%的通信不是將周期線性增加2 ms而是增加3 ms。

示例： 50 % 的通信負載

您已在硬件組態中組態了50%的通信負載。

計算的周期為 10 ms。

這意味著，為循環保留長度為500 μs的時間片。 因此，CPU 處理一次循環需要 10 ms/500 μs = 20 個時間片。 這就意味著，如果CPU充分利用已組態的通信負載，則實際周期時間為20 ms。

50%的通信負載是指為通信和用戶程序各保留長為500 μs的時間片。因此，CPU 處理一次循環需要 10 ms/500 μs = 20 個時間片。 這就意味著，如果CPU充分利用已組態的通信負載，則實際周期時間為20乘以1 ms的時間片 = 20 ms。

這就意味著，50%的通信不是將周期線性增加5 ms而是增加10 ms。

實際周期時間與通信負載的相關性

下圖說明了實際周期時間與通信負載的非線性相關性。 該實例使用 10 ms 的周期時間。


圖片: 周期時間與通信負載的相關性

對實際周期時間的更多影響

由于因通信組件而導致周期時間增加，因此從統計的觀點看，與其說發生了中斷，倒不如說在某個OB 1周期內發生了更多的異步事件。 這也增加了OB 1周期。 延長的時間取決于每個 OB 1 周期內出現的事件數以及處理這些事件所需的時間。

備注

• 檢查在系統運行時更改參數“由通信引起的周期負載”的值的效果。
• 設置大周期時間時，必須考慮通信負載，否則會發生時間錯誤。

建議

• 如果可能，請使用缺省值。
• 僅當CPU主要用于通信目的且用戶程序對時間要求不十分嚴格時才使用較大值。 在所有其它情況下，請選擇較小值。
