目錄:武漢華圖高電電氣科技有限公司>>直流高壓發生器>>直流高電壓發生器>> ASTII60KV/3MA便攜式直流高壓發生器
| 產地類別 | 國產 | 應用領域 | 石油,能源,電子/電池,道路/軌道/船舶,電氣 |
|---|
一、ASTII60kV/3mA便攜式直流高壓發生器產品概述：
直流高壓發生器，適用于對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
采用了高頻倍壓電路，應用了新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。
產品別稱：ZGF直流高壓發生器、直高發、直流泄漏測試儀、泄漏電流測試儀、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、直流高壓發生器。
二、ASTII60kV/3mA便攜式直流高壓發生器產品特征：
精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。
采用*技術、工藝制造，應用中頻倍壓電路，采用新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。
增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速關斷直流主回路，從而保護儀器不受損傷。
倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。
三、ASTII60kV/3mA便攜式直流高壓發生器產品參數
規格 項目 |
60/2 |
60/5 |
120/2 |
120/5 |
200/3 |
200/10 |
300/2 | 其 它 等 級 |
輸出額定電壓電流 | 60kV/2mA | 60kV/5mA | 120kV/2mA | 120kV/5mA | 200kV/3mA | 200kV/10mA | 300kV/2mA | 600～800kV電壓等級的直流發生器定做 |
控 制 箱 重 量 | 4.5kg | 4.5kg | 4.5kg | 4.5kg | 4.5kg | 4.5kg | 4.5kg | |
倍 壓 體 尺寸重量 | Φ120×300mm 4.1kg | Φ148×360mm 4.5kg | Φ120×450mm 5.5kg | Φ148×500mm 8.2kg | Φ148×730mm 11kg | Φ148×760mm 11.5kg | Φ180×1100mm 20kg | |
工作電源 | 50Hz；220V±10% | |||||||
測量誤差 | 數字電壓表：1%（滿度）數字電流表：1%（滿度） | |||||||
穩 定 度 | 隨機波動，電源變化±10%時，≤0.5% | |||||||
紋波系數 | ≤0.5%（滿度） | |||||||
工作方式 | 間斷使用，額定負載60min | |||||||
工作環境 | 環境溫度：-15℃～50℃；溫度25℃時，相對濕度：＜90%（無凝露）；海拔高度：＜2500m | |||||||

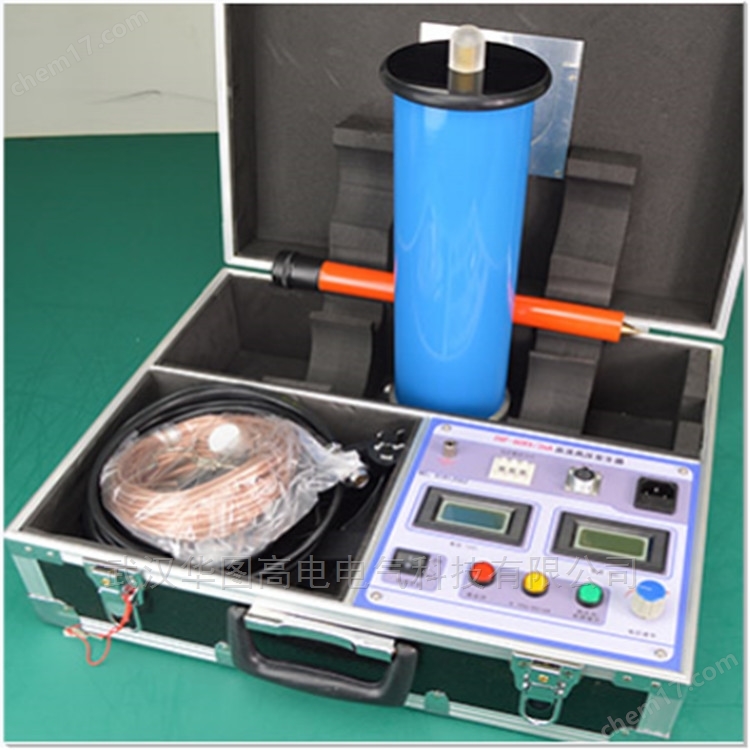

四、ASTII60kV/3mA便攜式直流高壓發生器
主機 1臺
2 高壓倍壓筒 1臺
3 微安表 1個
4 放電棒 1個
5 限流電阻 1個
6 高壓線 1根
7 電源線 1根
8 專用四芯連接線 1根
9 接地線 1根
10 3A保險管 2個
11 說明書 1本
12 檢查報告 1份
