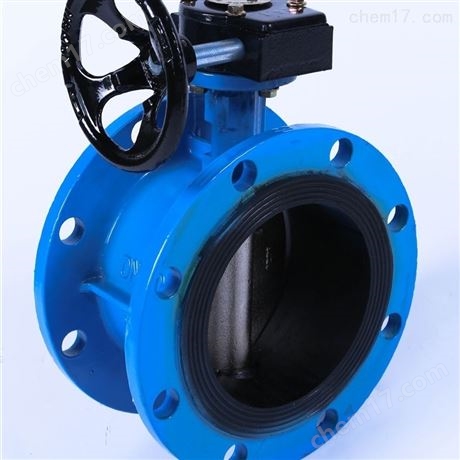

法蘭蝸輪蝶閥D341X-(50-300)

一、工作原理

   法蘭蝸輪蝶閥D341X-(50-300)是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。

二、產品介紹

   本公司生產的吉龍消防蝶閥有手柄消防蝶閥和渦輪消防蝶閥兩種。閥體材質為球墨鑄鐵，蝶板材質為球墨鑄鐵鍍鉻，密封材料為三元乙丙，轉軸材質為45#鋼鍍鉻。消防蝶閥生產依據標準：《GB5135.6自動噴水滅火系統第6部分：通用閥門》。吉龍消防蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉手輪即可快速啟閉，操作簡單，同時具有良好的流體控制特性。蝶閥處于*開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具較好的流量控制特性 。

三、產品用途

消防蝶閥安裝在系統管道上，因其具有良好的流量調節功能和關閉密封特性，主要起切斷和節流作用。當管網維修時，將其關閉。其具有以下特點：

a. 啟閉方便迅速、省力、流體阻力小，可以經常操作。

b. 小巧輕便，容易拆裝及維修，并可在任意位置安裝。

c. 在管道口積存液體少。

d. 低壓下，可以實現良好的密封。

e. 調節性能好。

四、產品型號及技術參數

適用介質：清水或消防泡沫混合液

適應溫度：-20～120℃

公稱動作壓力：1.6Mpa
