西門子直流調速器
6RA7085-6DS22-0
SIMOREG DC Master 整流器 帶微處理器 針對單象限驅動 電路 B6C 輸入：400V 三相交流，498A 可操控：勵磁整流器 D485/600 MRE-GEEF6S22 輸出：485V DC，600A 輸出端 US 等級：485V DC， 443A 現場輸入端 400V 輸出端 325V，25A

上海振曦宏自動化有限公司

直流調速技術：動態性能高、堅固可靠、性價比高

根據實際應用情況，直流調速器常常是 性價比的驅動解決

方案。并在可靠性、操作友好性和運行特性方面具有眾多優

點。像過去一樣，在許多工業領域都有充足的技術和經濟理

由，來仍然使用直流調速器：

• 高性價比四象限運行

• 低速連續運行

• 即使低速情況下，也能保證全扭矩，低扭矩波動

• 起動轉矩大

• 過載能力強

• 恒定功率下速度控制范圍寬

• 空間要求低，重量輕

• 可靠性高

直流調速器的主要應用包括：

• 軋機驅動

• 劃線機

• 擠出機和捏合機

• 壓機

• 升降機和起重機

• 索道和電梯

• 礦用升降機

• 測試臺驅動

優點

■ SINAMICS DC MASTER 系列產品豐富多樣，所需培訓時間更

少、成本更低，產品使用了大數量的相同部件。

SINAMICS DC MASTER 標準系列產品無縫覆蓋極寬范圍的電

流和電壓。采用三相供電接線。此外，也可采用單相供電接

線，大額定直流電流 125 A。

■ 功能和性能方面具有靈活的擴展能力。?

產品系列豐富，有許多選件，可以讓直流調速器，無論是在

技術上還是經濟上，都能 滿足客戶需求。不同的客戶需

求，包括接口類型和數量以及計算性能和轉速，都可通過選

擇標準 CUD、高級 CUD 或者組合使用兩者來準確滿足。

■ 由于能夠快速、簡便地更換組件，顯著提高了工廠和系統可

用性。?

可更換組件的設計使它們能夠?qū)崿F(xiàn)快速、簡便的更換?？梢?/span>

隨時檢查可用備件情況，并到調速器的序列號。

■ 使用帶有圖形化 LCD 和純文本顯示屏的 AOP30 高級操作員面

板上的交互菜單，可以方便地進行調試和參數設置，也可使用

STARTER 調試工具在 PC 上進行（見“ 工具與工程組態”）。

■ 而且，由于 SINAMICS DC MASTER 出廠時已進行了預設置，

因此根本無需對其特定參數進行設置。其全電子化的參數設

置流程，也使其非常方便地根據具體應用進行調整。由于不

含任何電位計、開關、跳線或 DIP 開關，維修后即可投入運

行。

■ 其所有組件在整個生產過程中，都會進行全面測試和檢測，

以確保高度的功能安全性。

■ 使用諸如標準PROFIBUS 通信接

西門子直流調速器
6RA7085-6DS22-0
SIMOREG DC Master 整流器 帶微處理器 針對單象限驅動 電路 B6C 輸入：400V 三相交流，498A 可操控：勵磁整流器 D485/600 MRE-GEEF6S22 輸出：485V DC，600A 輸出端 US 等級：485V DC， 443A 現場輸入端 400V 輸出端 325V，25A

上海振曦宏自動化有限公司

SINAMICS S120

高性能單/ 多機傳動變頻調速裝置/ 柜

SINAMICS S120 是一種帶有矢量控制和伺服控制功能的模塊化傳動系統，可用于實現復雜傳動應用的單機和多機變頻調速裝置/柜。

與單軸傳動解決方案一樣，帶有上位運動控制功能的多軸傳動解決方案也可通過 SINAMICS S120 傳動裝置來實現。

覆蓋 0.12 kW 至 4500 kW 的功率范圍，具有各種按功能分級的控制部件，因此，使用 SINAMICS S120 傳動裝置，可實現幾乎所有控制要求苛刻的驅動應用，是易于快速方便地實現 控制定制的驅動配置。

SINAMICS S120 智能化驅動功能體現于控制單元中的閉環控制功能。

不僅可用于矢量和伺服控制，而且還可進行 U/f 控制。SINAMICS S120 還可對所有傳動軸進行轉速和轉矩控制，并執行其它智能驅動功能。

應用閉環控制 控制同步和異步電機，是可以用于驅動西門子的整個低壓電機系列的傳動產品。在供貨時，這些變頻器集成有標準 PROFIBUS DP 或 PROFINET 接口。通過這些接口，可方便地集成到上位自動化控制系統中。SINAMICS S120 變頻調速柜組配的專業的機柜組非常適合安裝于各個生產環節， 其總功率可達 4500 kW。通過標準化的接口，可快速地將這些變頻調速裝置隨意連接組成應對多電機復雜驅動的各種解決方案。 上海振曦宏自動化有限公司

優點

SINAMICS S120 具有以下突出優點：

高性能單機和多機傳動的矢量/ 伺服控制

通用性強，可自由組合生成量身定制的解決方案

功率范圍較寬

控制功能強大

SINAMICS 集成安全功能

可采用各種冷卻方式（風冷/ 水冷）

支持多種整流方式

可方便地集成到上位自動化和 IT 環境中

組態簡單方便

易于選型組配

安裝簡單

靈活簡單的連接技術

應用

特別針對于連續生產線的傳動解決方案（如拉絲、薄膜和紙加工機械）提升設備、離心機和船舶傳動，也建議采用 SINAMICS S120矢量控制器。

對于需要進行 和高動態位置控制的過程控制系統，應采用伺服電機和帶伺服控制的 SINAMICS S120。

結構

冷卻方式

在散熱方面，根據不同的結構型式，可選用多種冷卻方式：

內部空氣冷卻

標準解決方案中，將通過自冷卻或外部通風將電路和功率單元中驅動部件散發的熱量散發到周圍環境中。

外部空氣冷卻

外部空氣冷卻采用風道技術。功率元件的散熱器從柜體的安裝平面位置穿過，并將功率回路散發的熱量帶到外部的獨立通風循環系統中。

柜體中仍有電子部件散熱的需求。“IP54”防護等級的機械柜體可實現為對外部散熱。

帶有散熱筋片的散熱器包含在供貨范圍內，通風裝置由單獨的通風道由內向后送風，該通風道也可向外敞開。

冷卻板冷卻

冷卻板散熱是使功率單元散發的熱量通過安裝在元件背面的一個散熱板輸送到外部靠外部散熱器散熱。外部散熱器可以是水冷散熱器。

水冷卻

在水冷方式中，功率元件的散熱器中有冷卻介質流過。設備產生的熱量大部分被冷卻介質吸收，并在釋放到柜體外部揮發掉。

結構型式

變頻裝置有模塊型和裝置型。逆變單元和進線整流單元有書本型、緊湊書本型和裝機裝柜裝置3 種結構形式。

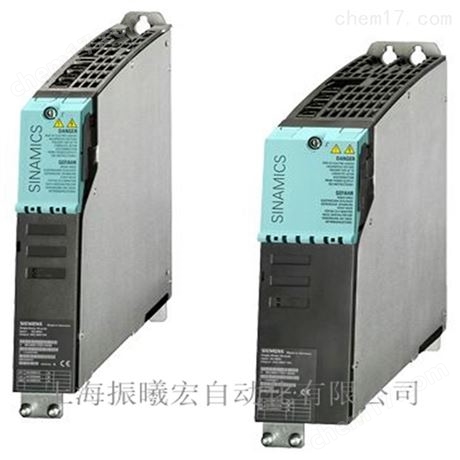

書本型結構型式

書本型結構型式的變頻模塊針對多軸應用進行了優化，可并排安裝在一起。內部集成有公共直流母線回路。

書本型變頻調速柜有多種散熱方式： ?

內部空氣冷卻、外部空氣冷卻、冷卻板冷卻和水冷卻。

緊湊書本型結構型式

近似于書本型結構型式，為在驅動裝置的緊湊性方面具有較高要求的設備應用而開發。

緊湊書本型結構型式結合了具有同等性能的書本型結構型式的全部優點，但設計高度降低，過載能力得到提高。

緊湊書本型結構型式尤其適合集成到具有較高動態要求和安裝空間比較有限的機器中。

緊湊書本型結構型式的冷卻設計與采用內部空氣冷卻和冷卻板冷卻的書本型式設計相同。
