西門子6ES7 350-1AH03-0AE0詳細參數

參數：

SIMATIC S7-300，計數器模塊 FM 350-1 針對 S7-300， 計數功能至 500 kHz 1 個通道用來連接 5V 的和 24V 的增量編碼器 同步模式； 測量范圍類型 包括項目組態包 在 CD 上

西門子代理商

功能強大，結構緊湊并且經濟

SIMATIC S7- 300通用控制器可以節省安裝空間并且具有模塊化設計的特點。
大量的模塊可根據手頭的任務被用于擴展集中系統或創建分散結構的系統，并促進備件成本效益的經濟性。憑借其令人印象深刻的創新系列，SIMATIC S7 -300通用控制器成為了一個可以有效節省用戶額外投資和維護成本的綜合系統。

S7-300自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。

一個系統包含下列組件：

CPU：

不同的 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。

用于數字量和模擬量輸入/輸出的信號模塊 (SM)。

用于連接總線和點對點連接的通信處理器 (CP)。

用于高速計數、定位（開環/閉環）及 PID 控制的功能模塊（FM）。

根據要求，也可使用下列模塊：

用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。

接口模塊 (IM)，用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)。

通過分布式中央控制器 (CC) 和 3 個擴展裝置 (EU)，SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行，并且無需風扇。

SIPLUS 模塊可用于擴展的環境條件：

適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為 IP20 機柜內使用時，可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 IP65 外殼。

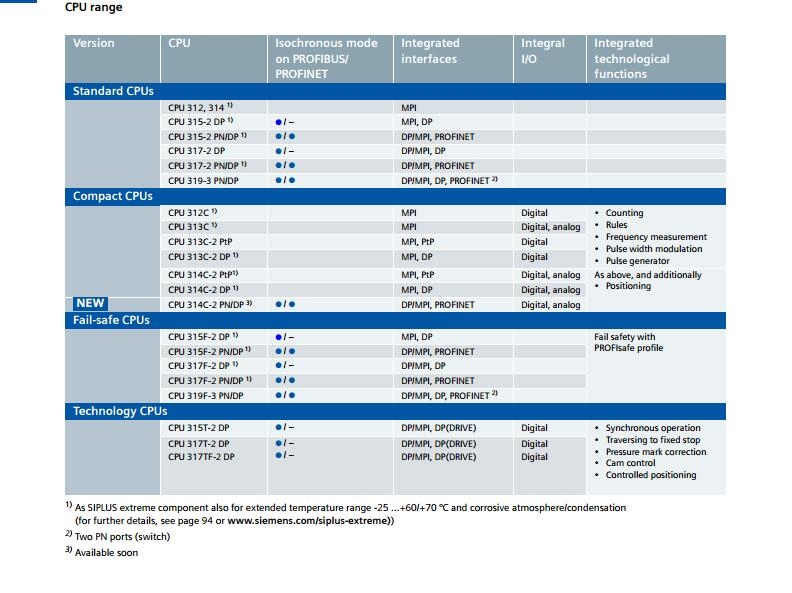

CPU 范圍

 人機界面（HMI）硬件

HMI硬件配合PLC使用，為用戶提供數據、圖形和事件顯示，主要有文本操作面板TD200（可顯示中文），OP3，OP7，OP17等；圖形/文本操作面板OP27，OP37等，觸摸屏操作面板TP7，TP27/37，TP170A/B等；SIMATIC面板型PC670等。個人計算機（PC）也可以作為HMI硬件使用。HMI硬件需要經過軟件（如ProTool）組態才能配合PLC使用。

優點

● 由于具有高處理速度，CPU 可以實現短的機器時間。

● S7-300 系列 CPU 可以為應用提供適合的解決方案，客戶需為特定任務實際需要的性能付款

● S7-300 建立在模塊式的組態上，不需 I/O 模塊的插槽規則

● 現有豐富的模塊可用于集中組態和搭配 ET 200M 實現分布式組態。

● 集成的 PROFINET 接口可以實現控制器的簡單網絡化，與其它運行管理等級方便的進行數據交換

● 模塊寬度窄，可以實現緊湊式的模塊設計或者小型控制柜。

● 能夠把 CPU 與工業以太網/PROFINET 接口、集成的工藝功能或故障防護設計集成在一起，從而減少附加投資。To the top of the page

設計和功能

設計

S7-300 可以實現空間節省和模塊式組態。除了模塊，需要一條 DIN 安裝軌用于固定模塊并把它們旋轉到適合的位置。

這樣就實現了穩固而且具有 EMC 兼容性的設計。

隨用隨建式的背板總線可以通過簡單的加入附加的模塊和總線連接器進行擴展。S7-300 系列豐富的產品既可以用于集中擴展，也可用于構建帶有 ET 200M 的分布式結構；因此實現了經濟效果高的備件控制。

擴展選件

如果自動化任務需要多過 8 個模塊，S7-300 的控制器 (CC) 可以使用擴展裝置 (EU) 擴展。架上上限可以有 32 個模塊，每個擴展裝置上限 8 個。接口模塊 (IM) 可以同時處理各個機架之間的通訊。如果工廠覆蓋范圍很寬，CC/EU 還可以相互間隔較長距離安裝（長 10m）。

在單層結構中，這可以實現 256 個 I/O 的組態，在多層結構中可以達到 1024 個 I/O。在帶有 PROFIBUS DP 的分布式組態中，可以有 65536 個 I/O 連接（ 125 個站點，如通過 IM153 連接的 ET200M）。插槽可自由編址，因此不需插槽規則。

S7-300 模塊種類豐富，還可以用在分布式自動化解決方案中。

與 S7-300 具有相同結構的 ET 200M I/O 系統通過接口模塊不只可以連接到 PROFIBUS 上還可以連接到 PROFINET 上。
