西門子6ES7288-3AR04-0AA0詳細參數

參數:

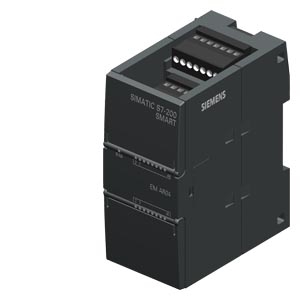

SIMATIC S7-200 SMART， 模擬輸入 SM AR04 RTD， RTD溫度傳感器模塊 4個模擬輸入

產品圖片

詳細內容

概述——

S7-200 SMART是西門子公司開發的一款小型PLC。

全新的S7-2 0 0 S M A R T 帶來兩種不同類型的C P U 模塊，標準型和經濟型，全面滿足不同行業、不同客戶、不同設備的各種需求。標準型作為可擴展C P U 模塊，可滿足對I / O 規模有較大需求，邏輯控制較為復雜的應用；而經濟型C P U 模塊直接通過單機本體滿足相對簡單的控制需求。

詳細介紹——

　1．SIMATICS7-200PLCS7-200PLC是超小型化的PLC，它適用于各行各業，各種場合中的自動檢測、監測及控制等。S7-200PLC的強大功能使其無論單機運行，或連成網絡都能實現復雜的控制功能。S7-200PLC可提供4個不同的基本型號與8種CPU可供選擇使用。

　　2．SIMATICS7-300PLCS7-300是模塊化小型PLC系統，能滿足中等性能要求的應用。各種單獨

　　的模塊之間可進行廣泛組合構成不同要求的系統。與S7-200PLC比較，S7-300PLC采用模塊化結構，具備高速（0.6~0.1μs）的指令運算速度；用浮點數運算比較有效地實現了更為復雜的算術運算；一個帶標準用戶接口的軟件工具方便用戶給所有模塊進行參數賦值；方便的人機界面服務已經集成在S7-300操作系統內，人機對話的編程要求大大減少。

　　3. SIMATIC人機界面（HMI）從S7-300中取得數據，S7-300按用戶的刷新速度傳送這些數據。S7-300操作系統自動地處理數據的傳送；CPU的智能化的診斷系統連續監控系統的功能是否正常、記錄錯誤和特殊系統事件（例如：超時，模塊更換，等等）；多級口令保護可以使用戶高度、有效地保護其技術機密，防止未經允許的復制和修改；S7-300PLC設有操作方式選擇開關，操作方式選擇開關像鑰匙一樣可以拔出，當鑰匙拔出時，不能改變操作方式，這樣可防止非法刪除或改寫用戶程序。具備強大的通信功能，S7-300PLC可通過編程軟件Step7的用戶界面提供通信組態功能，這使得組態非常容易、簡單。

　　4. S7-300PLC具有多種不同的通信接口，并通過多種通信處理器來連接AS-I總線接口和工業以太網總線系統；串行通信處理器用來連接點到點的通信系統；多點接口（MPI）集成在CPU中，用于同時連接編程器、PC機、人機界面系統及其他SIMATICS7/M7/C7等自動化控制系統。

　　5．SIMATICS7-400PLCS7-400PLC是用于中、性能范圍的可編程序控制器。S7-400PLC采用模塊化無風扇的設計，可靠耐用，同時可以選用多種級別（功能逐步升級）的CPU，并配有多種通用功能的模板，這使用戶能根據需要組合成不同的專用系統。當控制系統規模擴大或升級時，只要適當?shù)卦黾右恍┠０澹隳苁瓜到y(tǒng)升級和充分滿足需要。

優點——

界面友好，軟件操作更加人性化STEP 7- Micro/WIN SMAR T 是專門為S7-200 SMAR T 開發的編程軟件，能在Windows XP SP3/Windows 7 上運行，支持LAD、FBD、STL 語言。安裝文件小于100 MB。在沿用STEP 7- Micro/WIN 優秀編程理念的同時，更多的人性化設計使編程更容易上手，項目開發更加高效。

全新菜單設計
摒棄了傳統的下拉式菜單，采用了新穎的帶狀式菜單設計，所有菜單選項一覽無余，形象的圖標顯示，操作更加方便快捷。
雙擊菜單即可隱藏，給編程窗口提供更多的可視空間。


全移動式窗口設計
軟件界面中的所有窗口均可隨意移動、并提供八種拖拽放置方式。
主窗口、程序編輯窗口、輸出窗口、變量表、狀態圖等窗口均可按照用戶的習慣進行組合，最大限度的提高編程效率。


變量定義與程序注釋
用戶可根據工藝需求自定義變量名，并且直接通過變量名進行調用，*享受高級編程語言的便利。根據實現的功能，特殊功能寄存器調用后自動命名，更加便捷。
STEP 7- Micro/WIN SMART 提供了完善的注釋功能，能為程序塊、編程網絡、變量添加注釋，大幅提高程序的可讀性。當鼠標移動到指令塊時，自動顯示各管腳支持的數據類型。


強大的密碼保護
STEP 7- Micro/WIN SMART 不僅對計算機中的程序源提供密碼保護，同時對CPU 模塊中的程序也提供密碼保護，滿足用戶對密碼保護的不同需求，保護用戶的知識產權。
STEP 7- Micro/WIN SMART 對程序源實現三重保護：包括為為工程、POU（程序組織單元）、數據頁設置密碼，只有授權的用戶才能查看并修改相應的內容。
編程軟件對 CPU 模塊里的程序提供4 級不同權限密碼保護：
· 全部權限（1 級）
· 部分權限（2 級）
· 最小權限（3 級）
· 禁止上載（4 級）


新穎的設置向?qū)?/strong>
STEP 7- Micro/WIN SMART 集成了簡易快捷的向?qū)гO(shè)置功能，只需按照向?qū)崾驹O(shè)置每一步的參數即可完成復雜功能的設定。新的向?qū)Чδ茉试S用戶直接對其中某一步的功能進行設置，修改已設置的向?qū)П銦o需重新設置每一步。
向?qū)гO(shè)置支持以下功能：
· HSC（高速計數）
· 運動控制
· PID
· PWM（脈寬調制）
· 文本顯示


狀態監控
在STEP 7- Micro/WIN SMART 狀態圖中，可監測PLC 每一路輸入/ 輸出通道的當前值，同時可對每路通道進行強制輸入操作來檢驗程序邏輯的正確性。
狀態監測值既能通過數值形式，也能通過比較直觀的波形圖來顯示，二者可相互切換。
另外，對PID 和運動控制操作，S TEP 7- Micro/WIN SMART 通過專門的操作面板可對設備運行狀態進行監控。


便利的指令庫
在PLC 編程中，一般將多次反復執行的相同任務編寫成一個子程序，將來可以直接調用。使用子程序可以更好地組織程序結構，便于調試和閱讀。
STEP 7- Micro/WIN SMART 提供便利的指令庫功能，將子程序轉化成指令塊，與普通指令塊一樣，直接拖拽到編程界面就能完成調用。指令庫功能提供了密碼保護功能，防止庫文件被隨意查看或修改。
另外，西門子公司提供了大量完成各種功能的指令庫，均可輕松添加到軟件中。

 湖南合眾博達科技有限公司  主要從事工業自動化產品的集成,銷售與維修。致力于為您提供在機械、化工、水泥、電力、環保等領域的電氣及自動化技術的完整解決方案，包括自動化產品及系統、工程項目執行及管理、主要過程控制領域技術支持，以及專業的售后服務、培訓等。

公司的主營產品有：

西門子SIEMENS 可編程控制器

1、 SIMATIC S7 系列PLC：S7-200、S7-1200、S7-300、S7-400、ET-200
2、 邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A可并聯.
4、HMI  觸摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,SIEMENS 交、直流傳動裝置
1、 交流變頻器 MICROMASTER系列：MM420、MM430、MM440、G110、G120.MIDASTER系列：MDV
2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70、6SE70系列
SIEMENS 數控 伺服
SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120
系統及伺報電機，力矩電機，直線電機，伺服驅動等備件銷售等等。

一：1、保證全新*

二：2、保證準時發貨

三：3、保證售后服務

流程一：1、客戶確認需采購產品型號

流程二：2、我方會根據詢價單型號查詢價格以及交貨期擬一份詳細正規報價單

流程三：3，客戶收到報價單并確認型號無誤后訂購產品

流程四：4、報價單負責人根據客戶提供型號以及數量擬份銷售合同

流程五：5、客戶收到合同查閱同意后蓋章回傳并按照合同銷售額到公司行

流程六：6、我公司財務查到款后，業務員安排發貨并通知客戶跟蹤運單

《銷售態度》：保證、誠信服務、及時到位！

《銷售宗旨》：為客戶創造價值是我們永遠追求的目標！

《服務說明》：現貨配送至各地含稅（13%）含運費！

《產品》：原裝，*！

西門子產品經理本公司帶來銷售的產品全部由西門子直接提供，德國*，*，價格優勢，每個產品都可以到西門子查驗 我們的出售的產品按照西門子質保進行保修

精彩推薦

以下西門子200 Smart,6ES7288-型號現貨供應

6ES7288-1SR20-0AA0，CPU SR20，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，12 輸入/8 輸出
6ES7288-1SR40-0AA0，CPU SR40，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
6ES7288-1ST40-0AA0，CPU ST40，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，24 輸入/16 輸出
6ES7288-1SR60-0AA0，CPU SR60，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出
6ES7288-1ST60-0AA0，CPU ST60，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，36 輸入/24 輸出
6ES7288-1CR40-0AA0，CPU CR40，經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
6ES7288-2DE08-0AA0，EM DI08，數字量輸入模塊，8 x 24 V DC 輸入
6ES7288-2DR08-0AA0，EM DR08，數字量輸出模塊，8 x 繼電器輸出
6ES7288-2DT08-0AA0，EM DT08，數字量輸出模塊，8 x 24 V DC 輸出
6ES7288-2DR16-0AA0，EM DR16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 繼電器輸出
6ES7288-2DT16-0AA0，EM DT16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 24 V DC 輸出
6ES7288-2DR32-0AA0，EM DR32，數字量輸入/輸出模塊，16×24 V DC 輸入/16 x 繼電器輸出
6ES7288-2DT32-0AA0，EM DT32，數字量輸入/輸出模塊，16 x 24 V DC 輸入/16 x 24 V DC 輸出
6ES7288-3AE04-0AA0，EM AI04，模擬量輸入模塊，4 輸入
6ES7288-3AQ02-0AA0，EM AQ02，模擬量輸出模塊，2 輸出
6ES7288-3AM06-0AA0，EM AM06，模擬量輸入/輸出模塊，4 輸入/2 輸出
6ES7288-3AR02-0AA0，EM AR02，熱電阻輸入模塊，2 通道
6ES7288-5CM01-0AA0，SB CM01，通信信號板，RS485/RS232
6ES7288-5DT04-0AA0，SB DT04，數字量擴展信號板，2 x 24 V DC 輸入/2 x 24 V DC 輸出
6ES7288-5AQ01-0AA0，SB AQ01，模擬量擴展信號板，1 x 12 位模擬量輸出
6AV6648-0BC11-3AX0，Smart 700 IE，7 寸，64 K 色真彩顯示，集成以太網接口
6AV6648-0BE11-3AX0，Smart 1000 IE，10.2 寸，64 K 色真彩顯示，集成以太網接口

PLC的外面的線路布線——

PLC的外面的線路布線主要是4種，分別是接地線、電源線、輸入端接線以及輸出端接線;

PLC的接地線，PLC的接地線也是有要求的需要使用不能小于1.25毫米的黃綠色線;

PLC的電源接線，我們需要明確的是電源工作的類型，是直流電源還是交流電源，電壓的等級是多少，用專用的導線接到電源上，注意正負極。

輸入端接線，PLC的輸入端要看是什么設備，因?yàn)椴煌妮斎朐枰慕泳€方式也是不一樣的，比如是按鈕，繼電器之類的。

輸出端接線，輸出端直驅的繼電器指示燈等設備需要外接電源，這時候需要知道輸出端的電源類型。
