西門子通信模塊6ES7288-5CM01-0AA0詳細參數

參數：

SIMATIC S7-200 SMART，

通信模塊 CM 01， RS-485，

9 針 Sub-D（插針）， 支持自由端口

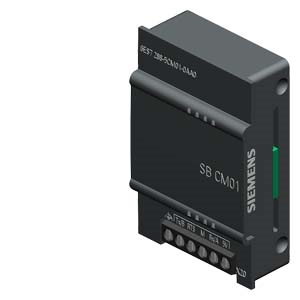

產品圖片

詳細內容

概述——

S7-200 SMART是西門子公司開發的一款小型PLC。

全新的S7-2 0 0 S M A R T 帶來兩種不同類型的C P U 模塊，標準型和經濟型，全面滿足不同行業、不同客戶、不同設備的各種需求。標準型作為可擴展C P U 模塊，可滿足對I / O 規模有較大需求，邏輯控制較為復雜的應用；而經濟型C P U 模塊直接通過單機本體滿足相對簡單的控制需求。

S7-200 SMART CPU 類型——

　　各類CPU使用統一的編程軟件，相近的外觀設計，通用的程序平臺，為您多樣的OEM設備提供統一的解決方案

　　STEP 7- Micro/WIN SMART 是 S7-200 SMART 的編程軟件。支持Windows 7 或 Windows 10，安裝文件小于 300 MB，集成Modbus ，USS，PROFINET，運動控制等多種庫指令。

　　PC Access SMART 是 S7-200 SMART 與上位機通信的OPC軟件。利用此軟件，操作人員可以輕松通過上位機讀取S7-200 SMART的數據，從而實現設備監控或者進行數據存檔管理。

　　豐富的文檔資料，快速幫您了解SMART的性能和優勢。

　　本地化的使用寶典包含豐富的樣例程序和現場問題處理案例。

　　以太聯，經濟便捷

　　CPU 標配的PROFINET接口，支持多種通信協議，可與 PLC、觸摸屏、變頻器、伺服驅動器、上位機等連網通信。

　　多軸運控，靈活自如

　　CPU本體集成多路高速脈沖輸出及PROFINET接口，可以連接多臺伺服驅動器。

　　通用SD卡，遠程更新

　　本機集成的 Micro SD 卡插槽，可實現遠程維護程序的功能。輕松更新程序、恢復出廠設置、升級固件。

　　高速芯片，性能

　　配備西門子專用高速處理器芯片，基本指令執行時間可達 0.15 μs。

　　機型豐富，更多選擇

　　提供不同類型、I/O 點數豐富的CPU 模塊及擴展模塊。

　　選件擴展，定制

　　新穎的信號板設計可擴展通信端口、數字量通道、模擬量通道。

CPU模塊——

全新的 S7-200 SMART 帶來兩種不同類型的 CPU 模塊，標準型和經濟型，滿足不同行業、不同客戶、不同設備的各種需求。

標準型作為可擴展 CPU 模塊，可滿足對 I/O 規模有較大需求，邏輯控制較為復雜的應用 ；

而經濟型 CPU 模塊直接通過單機本體滿足相對簡單的控制需求。

實物圖——

詳細介紹——

1．SIMATICS7-200PLCS7-200PLC是超小型化的PLC，它適用于各行各業，各種場合中的自動檢測、監測及控制等。S7-200PLC的強大功能使其無論單機運行，或連成網絡都能實現復雜的控制功能。S7-200PLC可提供4個不同的基本型號與8種CPU可供選擇使用。

2．SIMATICS7-300PLCS7-300是模塊化小型PLC系統，能滿足中等性能要求的應用。各種單獨

的模塊之間可進行廣泛組合構成不同要求的系統。與S7-200PLC比較，S7-300PLC采用模塊化結構，具備高速（0.6~0.1μs）的指令運算速度；用浮點數運算比較有效地實現了更為復雜的算術運算；一個帶標準用戶接口的軟件工具方便用戶給所有模塊進行參數賦值；方便的人機界面服務已經集成在S7-300操作系統內，人機對話的編程要求大大減少。

3. SIMATIC人機界面（HMI）從S7-300中取得數據，S7-300按用戶的刷新速度傳送這些數據。S7-300操作系統自動地處理數據的傳送；CPU的智能化的診斷系統連續監控系統的功能是否正常、記錄錯誤和特殊系統事件（例如：超時，模塊更換，等等）；多級口令保護可以使用戶高度、有效地保護其技術機密，防止未經允許的復制和修改；S7-300PLC設有操作方式選擇開關，操作方式選擇開關像鑰匙一樣可以拔出，當鑰匙拔出時，不能改變操作方式，這樣可防止非法刪除或改寫用戶程序。具備強大的通信功能，S7-300PLC可通過編程軟件Step7的用戶界面提供通信組態功能，這使得組態非常容易、簡單。

4. S7-300PLC具有多種不同的通信接口，并通過多種通信處理器來連接AS-I總線接口和工業以太網總線系統；串行通信處理器用來連接點到點的通信系統；多點接口（MPI）集成在CPU中，用于同時連接編程器、PC機、人機界面系統及其他SIMATICS7/M7/C7等自動化控制系統。

5．SIMATICS7-400PLCS7-400PLC是用于中、性能范圍的可編程序控制器。S7-400PLC采用模塊化無風扇的設計，可靠耐用，同時可以選用多種級別（功能逐步升級）的CPU，并配有多種通用功能的模板，這使用戶能根據需要組合成不同的專用系統。當控制系統規模擴大或升級時，只要適當地增加一些模板，便能使系統升級和充分滿足需要。

S7-200 SMART和S7-200指令的異同：
通過比較，發現S7-200 SMART和S7-200的指令基本上相同。區別如下（與硬件的差異有關）：
1．通信指令GIP ADDR和SIP ADDR取代了S7-200的NETR（網絡讀取）和NETW（網絡寫入）指令。
指令GIP ADDR，MASK，GATE：將CPU的IP地址復制到ADDR，將CPU的子網掩碼復制到MASK，并且將CPU的網關復制到GATE。
SIP ADDR，MASK，GATE：將CPU的IP地址設置為ADDR中找到的值，將CPU的子網掩碼設置為MASK中找到的值，將CPU的網關設置為GATE中找到的值。
2．程序控制中的GET_ERROR（獲取非致命錯誤代碼）替換了S7-200的DIAG LED（診斷LED）指令。
3．S7-200 SMART的軟件自帶下列庫，而S7-200需要安裝。
1）Modbus RTU主站指令庫
2）Modbus RTU從站指令庫
3）USS協議指令庫

西門子S7-200SMART全型號
S7-200 SMART 是西門子公司經過大量市場調研，為中國客戶量身定制的一款高性價比小型 PLC 產品。結合西門子 SINAMICS 驅動產品及 SIMATIC 人機界面產品，以 S7-200 SMART 為核心的小型自動化解決方案將為中國客戶創造更多的價值。


SIMATIC S7-200 SMART 訂貨數據
中央處理單元 CPU
訂貨號——
CPU SR20 標準型 CPU 模塊，繼電器輸出，220 V AC 供電，12 輸入/8 輸出 6ES7 288-1SR20-0AA0
CPU ST20  標準型CPU模塊，晶體管輸出，24VDC供電，12輸入/8輸出 6ES7 288-1ST20-0AA0
CPU SR30 標準型CPU模塊，繼電器輸出，220VAC供電，18輸入/12輸出 6ES7 288-1SR30-0AA0
CPU ST30 標準型CPU模塊，晶體管輸出，24VDC供電，18輸入/12輸出 6ES7 288-1ST30-0AA0
CPU SR40 標準型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出 6ES7 288-1SR40-0AA0
CPU ST40 標準型 CPU 模塊，晶體管輸出，24 V DC 供電，24 輸入/16 輸出 6ES7 288-1ST40-0AA0
CPU SR60 標準型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出 6ES7 288-1SR60-0AA0
CPU ST60 標準型 CPU 模塊，晶體管輸出，24 V DC 供電，36 輸入/24 輸出 6ES7 288-1ST60-0AA0
CPU CR40 經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出 6ES7 288-1CR40-0AA0
CPU CR60 經濟型CPU模塊，繼電器輸出，220VAC供電，36輸入/24輸出 6ES7 288-1CR60-0AA0
