西門子變頻器

6SE6420-2UC17-5AA1 0.75KW詳細參數

參數：

MICROMASTER 420 無濾波器 200-240V+10/-10% 1 AC/1/三相交流 47-63Hz 恒定轉矩 0.75kW 過載 150% 用于 60S 二次矩 0.75kW 173x 73x 149（高x寬x深） 防護等級 IP20 環境溫度 -10+50°C 無 AOP/BOP

產品圖片


詳細內容

概述——

西門子變頻器是由德國西門子公司研發、生產、銷售的變頻器品牌，主要用于控制和調節三相交流異步電機的速度。并以其穩定的性能、豐富的組合功能、高性能的矢量控制技術、低速高轉矩輸出、良好的動態特性、*的過載能力、創新的BiCo（內部功能互聯）功能以及無的靈活性，在變頻器市場占據著重要的地位。

西門子產品供應——

西門子ET 200SP模塊 西門子ET200MP系列模塊

西門子ET200M系列模塊  西門子ET200L系列模塊

西門子ET200iSP系列模塊  西門子ET200B系列模塊及

西門子ET200iS新系列模塊

PLC、S 7-200、S7-300、S7-400、S7-1200、觸摸屏 、變頻器、6FC、6SN、S120、 V10 、V60 、V80伺服數控備件、

*電機（1LA7、1LG4、1LA9、1LE1），

國產電機（1LG0，1LE0）

大型電機（1LA8，1LA4，1PQ8）

伺服電機（1PH，1PM，1FT，1FK，1FS）

簡介——

西門子變頻器以其強大的品牌效應，打破了以前日本品牌變頻器在中國市場上的壟斷地位，據有關專業市場調研機構的統計，西門子的高低壓變頻器在中國市場上已位居*。


西門子變頻器在中國市場的使用較早是在鋼鐵行業，然而在當時電機調速還是以直流調速為主，變頻器的應用還是一個新興的市場，但隨著電子元器件的不斷發展以及控制理論的不斷成熟，變頻調速已逐步取代了直流調速，成為驅動產品的主流，西門子變頻器因其強大的品牌效應在這巨大的中國市場中取得了超規模的發展，西門子在中國變頻器市場的成功發展應該說是西門子品牌與技術的結合。在中國市場上我們能碰到的早期的西門子變頻器主要有電流源的SIMOVERT A,以及電壓源的SIMOVERT P，這些變頻器也主要由于設備的引進而一起進入了中國的市場，目前仍有少量的使用，而其后在中國市場大量銷售的主要有MICRO MASTER和MIDI MASTER,以及西門子變頻器較為成功的一個系列SIMOVERT MASTERDRIVE,也就是我們常說的6SE70系列。它不僅提供了通用場合使用的AC變頻器，也提供了在造紙，化纖等特殊行業要求使用的多電機傳動的直流母線方案。當然西門子也推出了在我個人看來技術上比較失敗然而在市場上卻相當成功的ECO變頻器，在技術上的失敗主要是由于它有太高的故障率，市場上的成功主要是因為它超越了富士變頻器成為中國市場的現在西門子在中國市場上的主要機型就是MM420，MM440.6SE70系列。


參數設置——
變頻器的設定參數多，每個參數均有一定的選擇范圍，使用中常常遇到因個別參數設置不當，導致變頻器不能正常工作的現象。


1、控制方式：即速度控制、轉距控制、PID控制或其他方式。采取控制方式后，一般要根據控制精度，需要進行靜態或動態辨識。


2、最小運行頻率：即電機運行的最小轉速，電機在低轉速下運行時，其散熱性能很差，電機長時間運行在低轉速下，會導致電機燒毀。而且低速時，其電纜中的電流也會增大，也會導致電纜發熱。


3、最高運行頻率：一般的變頻器最大頻率到60Hz，有的甚至到400 Hz，高頻率將使電機高速運轉，這對普通電機來說，其軸承不能長時間的超額定轉速運行，電機的轉子是否能承受這樣的離心力。

4、載波頻率：載波頻率設置的越高其高次諧波分量越大，這和電纜的長度，電機發熱，電纜發熱變頻器發熱等因素是密切相關的。
電機參數：變頻器在參數中設定電機的功率、電流、電壓、轉速、

5、最大頻率，這些參數可以從電機銘牌中直接得到。
跳頻：在某個頻率點上，有可能會發生共振現象，特別在整個裝置比較高時；在控制壓縮機時，要避免壓縮機的喘振點。

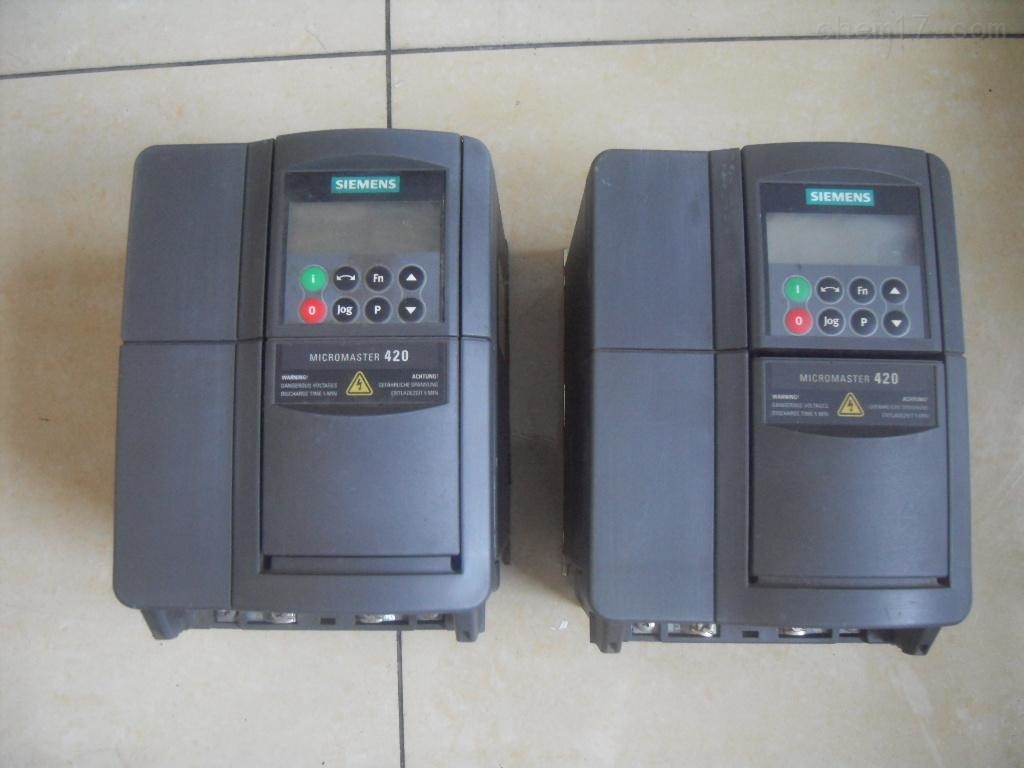

實拍實物圖——

常見型號——


西門子變頻器MicroMaster420
西門子變頻器MicroMaster420是全新一代模塊化設計的多功能標準變頻器。它友好的用戶界面，讓你的安裝、操作和控制象玩游戲一樣靈活方便。全新的IGBT技術、強大的通訊能力、精確的控制性能、和高可靠性都讓控制變成一種樂趣。
主要特征：
200V-240V ±10%，單相/三相，交流，0.12kW-5.5kW；
380V-480V±10%，三相，交流，0.37kW-11kW；
模塊化結構設計，具有最多的靈活性；
標準參數訪問結構，操作方便。
控制功能：
線性v/f控制，平方v/f控制，可編程多點設定v/f控制；
磁通電流控制（FCC），可以改善動態響應特性；
最新的IGBT技術，數字微處理器控制；
數字量輸入3個，模擬量輸入1個，模擬量輸出1個，繼電器輸出1個；
集成RS485通訊接口，可選PROFIBUS-DP通訊模塊/Device-Net模板；
具有7個固定頻率，4個跳轉頻率，可編程；
捕捉再起動功能；
在電源消失或故障時具有“自動再起動”功能；
靈活的斜坡函數發生器，帶有起始段和結束段的平滑特性；
快速電流限制（FCL），防止運行中不應有的跳閘；
有直流制動和復合制動方式提高制動性能；
采用BiCo技術，實現I/O端口自由連接。
保護功能：
過載能力為150%額定負載電流，持續時間60秒；
過電壓、欠電壓保護；
變頻器過溫保護；
接地故障保護，短路保護；
I2t電動機過熱保護；
采用PTC通過數字端接入的電機過熱保護；
采用PIN編號實現參數連鎖；
閉鎖電機保護，防止失速保護。


　更多優勢產品推介：

　　MM420變頻器

　　0.12-3.0 kW，200-240 V 單相交流，無濾波器，IP20

　　0.12-3.0 kW，200-240 V 單相交流，帶 A 級 濾波器，IP20

　　0.12-5.5 kW，200-240 V 3 AC 無濾波器，IP20

　　3.0-5.5 kW，200-240 V 3 AC，帶 A 級濾波器，IP20

　　0.37-11.0 kW，380-480 V 三相交流，無濾波器，IP20

　　2.2-11.0 kW，380-480 V 三相交流，帶 A 級濾波器，IP20

　　MM430變頻器

　　7.5-90 kW，380 V 至 480 V 三相交流，無濾波器

　　7.5-90 kW，380 V 至 480 V 三相交流，帶 A 級集成濾波器

　　MM440變頻器

　　0.12-3.0 kW，200 V 至 240 V 單相交流，無濾波器

　　0.12-45 kW，200 V 至 240 V 三相交流，無濾波器

　　0.37-75 kW，380 V 至 480 V

西門子G120C緊湊型變頻器
SINAMICS G120C緊湊型變頻器，在許多方面為同類變頻器的設計樹立了*。包括它緊湊的尺寸，便捷的快速調試，簡單的面板操作，方便友好的維護以及豐富的集成功能都將成為新的標準。
SINAMICS G120C是專門為滿足OEM用戶對于高性價比和節省空間的要求而設計的變頻器，同時它還具有操作簡單和功能豐富的特點。這個系列的變頻器與同類相比相同的功率具有更小的尺寸，并且它安裝快速，調試簡便，以及它友好的用戶接線方式和簡單的調試工具都使它與眾不同。集成眾多功能：安全功能（STO,可通過端子或PROFIsafe激活），多種可選的通用的現場總線接口，以及用于參數拷貝的存儲卡槽。
SINAMICS G120C 變頻器包含三個不同的尺寸功率范圍從0.55kW到18.5kW。為了提高能效，變頻器集成了矢量控制實現能量的優化利用并自動降低了磁通。該系列的變頻器是全集成自動化的組成部分，并且可選PROFIBUS, Modbus RTU,CAN以及USS 等通訊接口。操作控制和調試可以快速簡單地采用PC機通過USB接口，或者采用BOP-2（基本操作面板）或IOP（智能操作面板）來實現。

日常維護——

1、冷卻風扇

變頻器的功率模塊是發熱嚴重的器件，其連續工作所產生的熱量必須要及時排出，一般風扇的壽命大約為20kh～40kh。按變頻器連續運行折算為3～5年就要更換一次風扇，避免因散熱不良引發故障。

2、濾波電容

　　中間電路濾波電容：又稱電解電容，該電容的作用：濾除整流后的電壓紋波，

　　還在整流與逆變器之間起去耦作用，以消除相互干擾，還為電動機提供必要的無功功率，

　　要承受極大的脈沖電流，所以使用壽命短，因其要在工作中儲能，所以必須長期通電，

　　它連續工作產生的熱量加上變頻器本身產生的熱量都會加速其電解液的干涸，

　　直接影響其容量的大小。正常情況下電容的使用壽命為5年。建議每年定期檢查電容容量一次，

　　一般其容量減少20%以上應更換。

3、防腐劑的使用

　　因一些公司的生產特性，各電氣mcc室的腐蝕氣體濃度過大，

　　致使很多電氣設備因腐蝕損壞（包括變頻器）。

　　為了解決以上問題可安裝一套空調系統，用正壓新鮮風來改善環境條件。

　　為減少腐蝕性氣體對電路板上元器件的腐蝕，還可要求變頻器生產廠家對線路板進行防腐加工，

　　維修后也要噴涂防腐劑，有效地降低了變頻器的故障率，提高了使用效率。

4、給變頻器除塵：

變頻器根據使用環境的不同，應定期檢查散熱通道、

及電路板中有無積累灰塵，一般每半年清理一次，

至少也要一年清理一次，以確保變頻器散熱良好，

使其避免因散熱不良而引發故障。

在保養的同時要仔細檢查變頻器，定期送電，

帶電機工作在2hz 的低頻約10分鐘，以確保變頻器工作正常。
