西門子CPU模塊

6ES7 314-1AG14-0AB0詳細參數

參數：

SIMATIC S7-300，CPU 314 帶 MPI 的中央處理器， 集成電源 24V DC， 工作存儲器 128 KB， 需要微型存儲卡

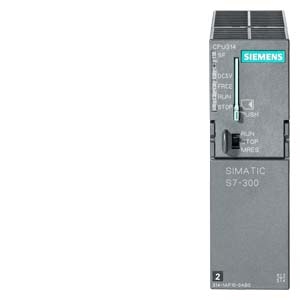

產品圖片

詳細內容

概述——

S7-300是德國西門子公司生產的可編程序控制器(PLC)系列產品之一。其模塊化結構、易于實現分布式的配置以及性價比高、電磁兼容性強、抗震動沖擊性能好，使其在廣泛的工業控制領域中，成為一種既經濟又切合實際的解決方案。

產品介紹——

S7-300是德國西門子公司生產的可編程序控制器(PLC)系列產品之一。其模塊化結構、易于實現分布式的配置以及性價比高、電磁兼容性強、抗震動沖擊性能好，使其在廣泛的工業控制領域中，成為一種既經濟又切合實際的解決方案。

產品特性——

針對低性能要求的模塊化中小控制系統

· 可配不同檔次的CPU
· 可選擇不同類型的擴展模塊
· 可以擴展多達32個模塊
· 模塊內集成背板總線
· 網絡連接 - 多點接口 (MPI), -PROFIBUS或-工業以太網
· 通過編程器PG訪問所有的模塊
· 無插槽限制
· 借助于“HWConfig”工具可以進行組態和設置參數

產品特點——

 循環周期短、處理速度高
· 指令集功能強大（包含350多條指令），可用于復雜功能
· 產品設計緊湊，可用于空間有限的場合
· 模塊化結構，設計更加靈活
· 有不同性能檔次的CPU模塊可供選用
· 功能模塊和I/O模塊可選擇
· 有可在露天惡劣條件下使用的模塊類型

工作原理——

· PLC采用循環執行用戶程序的方式。OB1 是用于循環處理的組織塊（主程序），它可以調用別的邏輯塊，或被中斷程序（組織塊）中斷。
·在起動完成后，不斷地循環調用OB1，在OB1 中可以調用其它邏輯塊(FB, SFB, FC 或SFC)。
·循環程序處理過程可以被某些事件中斷。
·在循環程序處理過程中，CPU 并不直接訪問I/O模塊中的輸入地址區和輸出地址區，而是訪問CPU 內部的輸入/輸出過程映像區（在CPU的系統存儲區）

 西門子s7-300設備保養——

1、設備定期測試、調整
（1） 每半年或季度檢查柜中接線端子的連接情況，若發現松動的地方及時重新堅固連接；
（2） 對柜中給主機供電的電源每月重新測量工作電壓；
2、設備定期清掃
（1） 每六個月或季度對PLC進行清掃，切斷給PLC供電的電源把電源機架、CPU主板及輸入/輸出板依次拆下，進行吹掃、清掃后再依次原位安裝好，將全部連接恢復后送電并啟動PLC主機。認真清掃PLC箱內衛生；
（2） 每三個月更換電源機架下方過濾網；
3、檢修前準備
（1） 檢修前準備好工具；
（2） 為保障元件的功能不出故障及模板不損壞，必須用保護裝置及認真作防靜電準備工作；
（3） 檢修前與調度和操作工聯系好，需掛檢修牌處掛好檢修牌；
4、設備拆裝順序及方法
（1） 停機檢修，必須兩個人以上監護操作；
（2） 把CPU前面板上的方式選擇開關從“運行”轉到“停”位置；
（3） 關閉PLC供電的總電源，然后關閉其它給模坂供電的電源；
（4） 把與電源架相連的電源線記清線號及連接位置后拆下，然后拆下電源機架與機柜相連的螺絲，電源機架就可拆下；
（5） CPU主板及I/0板可在旋轉模板下方的螺絲后拆下；
（6） 安裝時以相反順序進行；
5、檢修工藝及技術要求
（1） 測量電壓時，要用或精度為1%的萬能表測量
（2）電源機架，CPU主板都只能在主電源切斷時取下；
（3） 在模塊從CPU取下或插入U之前，要斷開PC的電源，這樣才能保證數據不混亂；
（4） 在取下RAM模塊之前，檢查一下模塊電池是否正常工作，如果電池故障燈亮時取下模塊RAM內容將丟失；
（5） 輸入/輸出板取下前也應先關掉總電源，但如果生產需要時I/0板也可在運行時取下，但CPU板上的QVZ（超時）燈亮；
（6） 撥插模板時，要格外小心，輕拿輕放，并遠離產生靜電的物品；
（7） 更換元件不得帶電操作；
（8） 檢修后模板安裝一定要安插到位

編程工具——

使用STEP7軟件對S7-300進行編程，目前S7-300最新的編程軟件版本為STEP7 V5.5 SP2。

STEP7包含了自動化項目從項目的啟動、實施到測試以及服務每一個階段所需的全部功能。


STEP7中的編程語言
1、順序功能圖
2、梯形圖
3、語句表
4、功能塊圖
5、結構文本
