GS-21Y位移傳感器是為測量提升機制動閘的間隙（位移）而專門設計的一種高性能位移傳感器。

一. 概述：

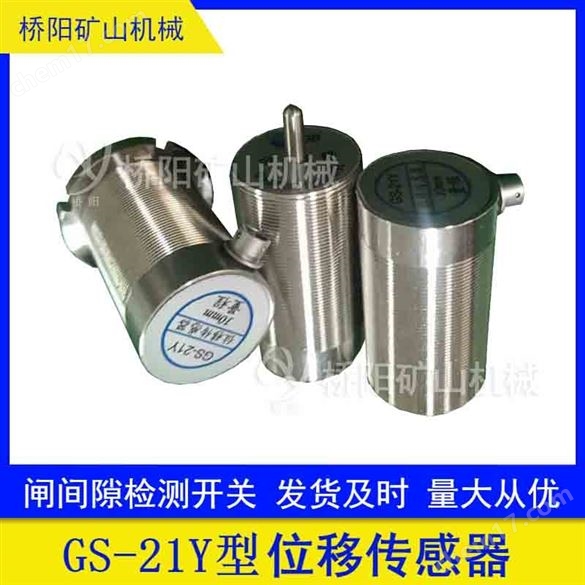

GS-21Y型位移傳感器是為測量提升機制動閘的間隙（位移）而專門設計的一種高性能位移傳感器。其外形為精巧的不銹鋼圓柱體一體化結構，安裝方便，具有抗振性和抗沖擊性好、精度高、線性及穩定性好等優點。也可應用于工業自動化設備配套及機械行業的位移測量和過程控制。

二. 技術參數：

1.電性行程：0－10mm；

2.輸出信號：4－20mA，

3.工作段精度：±1％，（4－20 mA/0－10mm 線性變化）

4.使用環境溫度范圍：－20℃～60℃

5.供電電源：15V～~24V DC

6.負載：250Ω

7.壽命：>5×106 次

8.外形：φ32×60 mm 推桿長度：10mm

三.安裝方法：

傳感器推桿頂住制動器螺栓頂面，調節前后位置，如在合閘狀態時，使機械行程 L 約在 5mm 處；（或按圖 1 接，使傳感器輸出約為 12mA，或按圖 2 接，輸出為 3V）。然后用緊固螺母將傳感器固定。位移傳感器三芯航空插座與連接電纜上三芯航空插頭連接時，必須將插頭缺口和插座子口對準才能插入。

四. 注意事項

1.凡供貨產品均帶有產品合格證及使用說明書，其中有產品編號、技術參數、接線圖、出廠日期等，請認真查對，以免用錯。

2.接線時應嚴格按照使用說明要求進行。

3.測量位移時，應盡量使用在電性行程的中間段。

4.傳感器通電后即可工作，但預熱 30 分鐘后輸出穩定。本產品系精密設備，禁止隨意拆卸、碰撞或用尖銳器具捅。

5.使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司聯系。

6.質量保證期為 12 個月。
