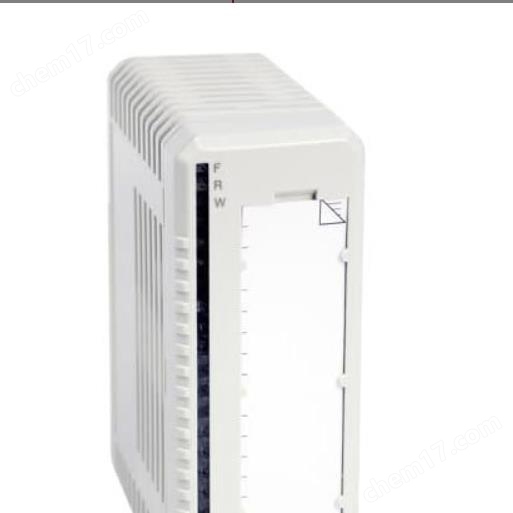

ABB AI845 3BSE023675R1模塊：工業信號處理的可靠基石

在工業自動化領域，高精度模擬信號處理是保障生產流程穩定運行的核心環節。ABB AI845 3BSE023675R1模塊作為一款高性能8通道熱電阻（RTD）與熱電偶（TC）輸入模塊，憑借其多通道集成設計、寬量程信號兼容性與工業級防護能力，廣泛應用于電力、石化、冶金等行業的溫度監控系統。該模塊支持IEC 61850、PROFIBUS DP雙協議通信，可無縫集成至ABB AC800M控制器或第三方DCS系統，實現從-200°C至+1800°C全溫度范圍的精準采集與實時傳輸。

一、產品技術信息概覽

ABB AI845 3BSE023675R1模塊技術參數表

二、技術特點與優勢

1. 多通道集成，降低系統復雜度

AI845模塊支持8通道獨立輸入，單模塊即可覆蓋中小型系統的溫度監控需求。例如，在石化行業裂解爐溫度監測中，通過部署單臺模塊可同時采集8個熱電偶信號，替代傳統方案中多臺單通道設備，減少布線成本與控制柜空間占用。模塊支持三線制/四線制RTD輸入，自動補償線阻誤差，確保高精度測量。

2. 寬溫域覆蓋，適應工況

模塊支持從-200°C（液氮環境）到+1800°C（金屬熔煉）的全溫度范圍測量，滿足冶金、玻璃制造等行業的高溫場景需求。內置冷端補償算法可自動修正環境溫度對熱電偶輸出的影響，確保低溫段（如-50°C至+50°C）測量精度≤±0.2°C。

3. 雙協議通信，提升系統兼容性

模塊同時支持PROFIBUS DP與IEC 61850協議，可靈活接入ABB S800 I/O系統或第三方SCADA平臺。在電力行業變電站中，用戶可通過IEC 61850協議將溫度數據直接上傳至站控層，同時利用PROFIBUS DP實現與現場PLC的實時交互，避免協議轉換導致的延遲。

4. 工業級防護，保障長期穩定運行

模塊采用IP40防護等級設計，機殼通過鹽霧試驗與振動測試，適應沿海、沙漠等惡劣環境。通道間2500Vrms隔離電壓可有效阻斷接地環路干擾，避免因雷擊或設備漏電導致的模塊損壞。在某鋼鐵廠高爐熱風爐項目中，AI845模塊連續運行3年，故障率低于0.005%/年。

三、常見使用問題及解答

問題1：模塊報“通道故障"，如何排查？

解答：

1. 傳感器與接線檢查：

• 確認熱電偶/RTD傳感器未斷路或短路，使用萬用表測量傳感器電阻（RTD）或毫伏信號（TC）是否在正常范圍內。

• 檢查接線端子是否松動，確保三線制RTD的A/B/C線正確連接（A-B短接為兩線制模式，但精度降低）。

2. 模塊配置檢查：

• 通過ABB Control Builder軟件確認通道類型（RTD/TC）與傳感器型號（如Pt100）是否匹配。

• 檢查冷端補償設置（僅TC需啟用），確保環境溫度傳感器連接正常。

3. 硬件隔離測試：

• 更換通道或模塊，確認是否為單通道故障。若多通道報錯，可能是電源干擾或總線故障。

問題2：溫度測量值波動大，如何優化？

解答：

1. 屏蔽與接地處理：

• 為熱電偶補償導線增加金屬屏蔽層，并單端接地至控制柜，減少電磁干擾。

• 避免補償導線與動力電纜并行布線，間距建議≥30cm。

2. 濾波參數調整：

• 在Control Builder中提高通道濾波系數（如從0.1增至0.5），平滑瞬態干擾。

• 延長采樣周期（默認100ms），但需權衡響應速度。

3. 環境因素排查：

• 確認模塊安裝位置遠離變頻器、大功率電機等強干擾源。

• 檢查控制柜通風情況，避免模塊因過熱導致性能下降。

問題3：模塊通信中斷，如何恢復？

解答：

1. 總線終端電阻檢查：

• 確認PROFIBUS DP總線首尾端已安裝120Ω終端電阻，中間節點不得重復安裝。

• 使用總線分析儀檢測信號衰減，若線纜長度超1000m，需增加中繼器。

2. 協議參數核對：

• 檢查主站（如PLC）與模塊的站地址、波特率是否一致（PROFIBUS DP默認1.5Mbps）。

• 確認IEC 61850的GOOSE訂閱/發布配置正確，網絡風暴可能導致通信阻塞。

3. 固件與軟件升級：

• 訪問ABB下載最新模塊固件，通過Control Builder在線升級。

• 更新主站通信驅動至兼容版本，避免協議版本不匹配。

四、結語

ABB AI845 3BSE023675R1模塊以其多通道集成、寬溫域覆蓋、雙協議通信與工業級防護的技術特性，成為工業溫度監控領域的產品。無論是需要高精度測量的石化行業，還是要求高可靠性的電力場景，該模塊均能提供定制化的解決方案。選擇AI845 3BSE023675R1，即是選擇與全球工業同頻的智能化升級路徑，助力企業實現生產安全與數據質量的雙重突破。通過模塊化設計與即插即用特性，用戶可快速擴展系統規模，降低全生命周期維護成本，為數字化轉型奠定堅實基礎。
