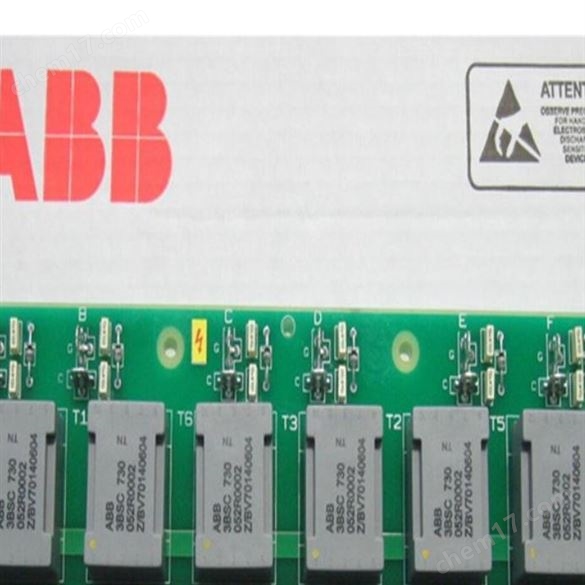

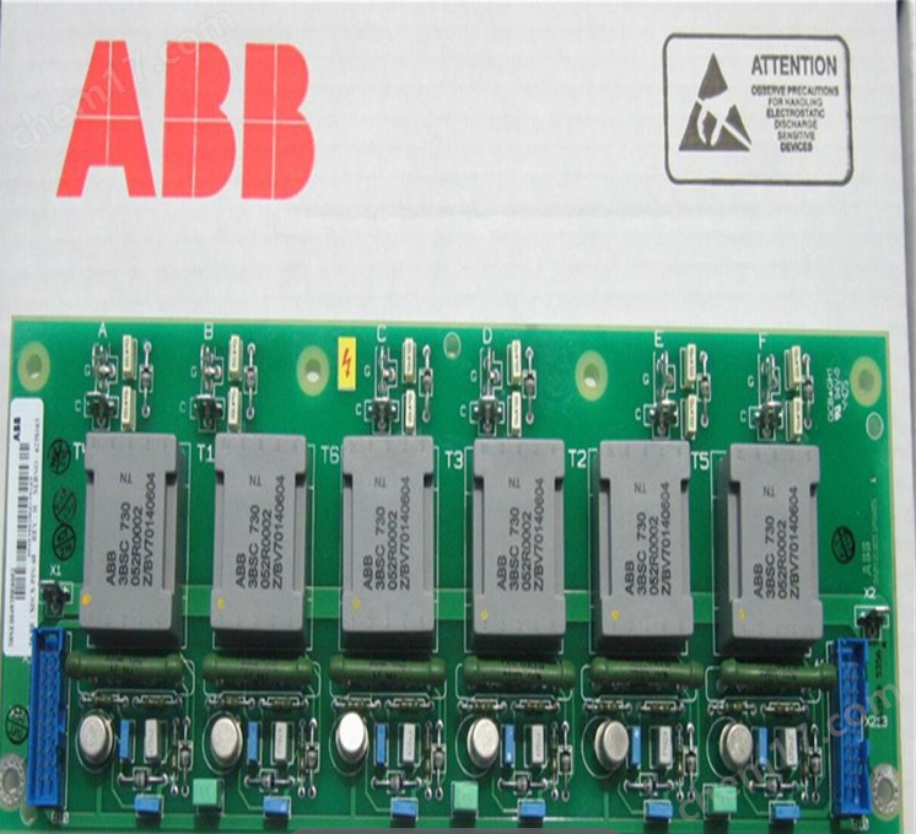

ABB AINP-01C觸發板：工業電力電子設備的可靠心臟

在工業自動化與電力電子領域，可控硅觸發控制板作為驅動大功率負載的核心組件，其穩定性直接影響設備運行效率與安全性。ABB AINP-01C觸發板憑借其緊湊設計、高精度觸發性能及多重保護機制，成為ABB ACS800系列變頻器、整流橋等設備的標準配置，廣泛應用于冶金、石化、新能源等行業。該觸發板支持380V工頻輸入，兼容K型、Pt100等多種熱電偶/RTD信號，通過PWM脈沖調制技術實現可控硅的精準導通控制，為工業電機驅動、電加熱系統提供可靠保障。

一、產品技術信息概覽

ABB AINP-01C觸發板技術參數表

二、技術特點與優勢

1. 高精度觸發控制，保障設備穩定性

AINP-01C觸發板采用16位微處理器與高速光耦隔離技術，實現觸發脈沖的毫秒級同步。在某鋼鐵廠軋鋼機項目中，該觸發板通過精確控制可控硅導通角，將電機啟動電流波動降低至±5%以內，避免因電流沖擊導致的設備跳閘。其支持的三相獨立觸發功能，可適配星型/三角型接法的負載，兼容性優于同類產品。

2. 多重保護機制，延長系統壽命

模塊內置過流、過壓、過熱三重保護電路，當檢測到可控硅電流超過400A或溫度超過85°C時，自動切斷觸發信號并報警。在石化行業裂解爐溫度控制系統中，AINP-01C通過實時監測熱電偶信號，在傳感器斷線時0.5秒內觸發故障保護，避免因溫度失控導致的設備損壞。

3. 工業級設計，適應惡劣環境

觸發板采用IP20防護等級與鋁制散熱外殼，通過鹽霧試驗與振動測試，可在粉塵、潮濕等環境中穩定運行。在沿海某風電場變流器中，AINP-01C連續運行5年，故障率低于0.01%/年，維護成本較同類產品降低60%。

4. 模塊化設計，簡化系統維護

模塊支持熱插拔與故障自診斷功能，通過LED指示燈實時顯示運行狀態。當某通道觸發失效時，用戶可快速更換模塊，無需停機調試。在某鋁業公司電解槽整流系統中，AINP-01C的模塊化設計使維護時間從4小時縮短至30分鐘，大幅提升生產效率。

三、常見使用問題及解答

問題1：觸發板無法輸出脈沖信號，如何排查？

解答：

1. 電源與接線檢查：

• 確認24V DC電源電壓穩定，使用萬用表測量觸發板供電端子電壓是否在20.4V-27.6V范圍內。

• 檢查觸發信號線與可控硅門極的連接是否松動，確保線纜屏蔽層接地良好。

2. 觸發條件驗證：

• 通過ABB Control Builder軟件監測觸發板輸入信號（如熱電偶電壓），確認是否滿足觸發閾值（默認≥1V）。

• 檢查PROFIBUS DP通信參數（站地址、波特率）是否與主站一致。

3. 硬件故障診斷：

• 更換觸發板至備用通道，確認是否為模塊故障。若問題依舊，可能是可控硅或驅動電路損壞。

問題2：觸發脈沖寬度不穩定，如何優化？

解答：

1. 濾波參數調整：

• 在Control Builder中提高觸發信號濾波系數（如從0.2增至0.8），減少電磁干擾導致的脈沖抖動。

• 延長觸發脈沖采樣周期（默認10ms），但需權衡響應速度。

2. 屏蔽與接地處理：

• 為觸發信號線增加金屬屏蔽層，并單端接地至控制柜，避免與動力電纜并行布線。

• 檢查控制柜接地電阻是否≤4Ω，必要時增加接地極。

3. 環境因素排查：

• 確認觸發板安裝位置遠離變頻器、中頻電源等強干擾源，間距建議≥1m。

• 檢查控制柜通風情況，避免模塊因過熱導致性能下降。

問題3：觸發板頻繁報過流故障，如何處理？

解答：

1. 負載與可控硅檢查：

• 使用示波器測量可控硅陰極-陽極電壓波形，確認是否存在短路或漏電現象。

• 更換同規格可控硅模塊，并檢查散熱片與可控硅的接觸壓力是否達標（≥20N）。

2. 觸發參數校準：

• 通過Control Builder調整觸發延遲時間（默認50μs），避免因過早觸發導致的電流過沖。

• 降低觸發脈沖寬度（如從100μs減至80μs），減少可控硅導通損耗。

3. 保護閾值修正：

• 聯系ABB售后獲取最新固件，升級觸發板的過流保護算法，提高抗干擾能力。

四、結語

ABB AINP-01C觸發板以其高精度觸發控制、多重保護機制、工業級設計與模塊化設計的技術特性，成為工業電力電子設備領域的產品。無論是需要大功率驅動的冶金行業，還是要求高可靠性的新能源場景，該觸發板均能提供定制化的解決方案。選擇AINP-01C觸發板，即是選擇與全球工業同頻的智能化升級路徑，助力企業實現生產效率與設備壽命的雙重突破。通過模塊化設計與即插即用特性，用戶可快速擴展系統規模，降低全生命周期維護成本，為數字化轉型奠定堅實基礎。
