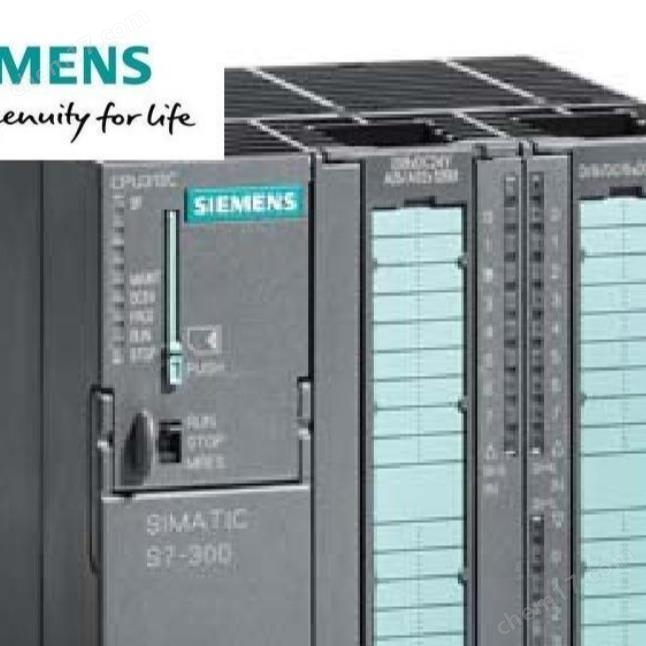

西門子CPU 313C中央處理器

西門子CPU 313C中央處理器

西門子6ES7313-5BF03-0AB0：中小型自動化項目的全能型“智慧大腦"

在工業自動化領域，中小型項目對控制系統的需求日益多樣化：既要滿足高精度控制、快速響應的要求，又需兼顧成本優化與靈活擴展。西門子推出的6ES7313-5BF03-0AB0（S7-300系列CPU 313-5BF03）憑借其強大的處理能力、豐富的通信接口和模塊化設計，成為這一細分市場的產品。本文將從技術特性、應用場景、常見問題解答三方面，全面解析這款“全能型控制器"的核心價值。

一、產品技術特性：性能與靈活性的平衡

1. 高性能處理器與大容量內存

• 處理器速度：采用32位高性能處理器，二進制指令執行時間僅需0.1μs，浮點運算效率提升30%，可輕松應對復雜算法（如PID控制、運動控制）。

• 工作內存：集成64KB工作存儲器，支持約20K條指令的存儲與執行，滿足中小型項目對邏輯控制、數據處理的需求。

• 存儲擴展：支持SIMATIC微型存儲卡（MMC），最大容量4MB，可存儲項目文件、符號表及歷史數據，斷電后數據自動保存。

2. 多協議通信接口

• MPI/DP接口：集成1個MPI/DP混合接口，支持：

• MPI通信：最多連接32個設備（如編程器、HMI、其他PLC），傳輸速率187.5Kbps；

• PROFIBUS-DP主站：可連接最多124個DP從站（如分布式I/O、變頻器、傳感器），傳輸速率12Mbps，實現高速現場層通信。

• 以太網擴展：通過選配CP 343-1通信模塊，支持PROFINET、OPC UA、Modbus TCP等工業以太網協議，無縫對接MES、SCADA系統。

3. 模塊化擴展能力

• I/O擴展：支持最多32個信號模塊（4排結構），可混合使用數字量、模擬量、溫度控制等模塊，單模塊最大支持64點數字量或16路模擬量輸入輸出。

• 功能模塊集成：支持計數器模塊（FM 350）、定位模塊（FM 351）等專用模塊，滿足高速計數、運動控制等高級應用需求。

4. 高可靠性與安全性

• 診斷功能：內置診斷緩沖區可存儲最后1000個錯誤事件（含時間戳），支持通過STEP 7軟件或HMI實時查看，故障定位時間縮短50%。

• 數據保護：支持用戶程序密碼保護（3級權限），防止非法修改；斷電時自動將保持性數據寫入MMC卡，確保數據不丟失。

• 環境適應性：工作溫度范圍-25℃~+70℃（寬溫版），防護等級IP20（標準），可選配IP65防護外殼，適應惡劣工業環境。

二、產品信息表格：核心參數一目了然

三、典型應用場景：覆蓋全行業自動化需求

1. 智能制造：產線柔性控制

• 案例：在3C電子組裝線中，CPU 313-5BF03連接20個伺服驅動器（通過PROFIBUS-DP）和100個光電傳感器（通過分布式I/O），實現多軸同步運動與精密定位。其0.1μs的指令執行時間確保了組裝精度±0.02mm，生產效率提升40%。

2. 能源管理：風電場監控

• 案例：在100MW風電場中，CPU 313-5BF03作為區域控制器，通過PROFIBUS-DP連接50臺風力發電機的變槳系統、偏航系統，實時采集功率、轉速等參數。通過OPC UA協議將數據上傳至云平臺，實現遠程監控與預測性維護，非計劃停機減少30%。

3. 過程控制：水處理系統

• 案例：在市政污水處理廠中，CPU 313-5BF03控制12臺水泵、8臺加藥裝置，通過模擬量模塊（SM 331）精確調節pH值、溶解氧濃度。其PID自整定功能使出水水質穩定達標率提升至99.5%，藥劑消耗降低15%。

4. 物流自動化：智能倉儲

• 案例：在自動化立體倉庫中，CPU 313-5BF03連接50個堆垛機、100個光電傳感器，通過高速計數模塊（FM 350）實時跟蹤貨位位置。其PROFIBUS-DP通信延遲<1ms，確保貨物存取準確率100%，訂單處理速度提升50%。

四、常見問題解答：消除用戶疑慮

1. Q：CPU 313-5BF03是否支持熱插拔模塊？

• A：不支持。擴展模塊需在斷電狀態下安裝，以避免損壞模塊或CPU。建議使用帶電插拔適配器（如6ES7390-1AB30-0AA0）實現安全更換。

2. Q：如何實現CPU與上位機的冗余通信？

• A：可通過以下兩種方式：

• 軟冗余：配置兩臺CPU 313-5BF03，通過MPI網絡同步數據，故障時自動切換（切換時間<500ms）；

• 硬冗余：選配SIMATIC S7-400H冗余系統，實現毫秒級切換，滿足SIL 3安全要求。

3. Q：CPU 313-5BF03能否直接連接以太網設備？

• A：標準配置不支持，但可通過選配CP 343-1通信模塊（需單獨購買）實現以太網通信。該模塊支持PROFINET、OPC UA、Modbus TCP等協議，可與MES、SCADA系統無縫對接。

4. Q：如何優化CPU的循環時間？

• A：可通過以下方法：

• 減少程序中的復雜運算（如浮點運算、循環嵌套）；

• 使用“組織塊（OB）"優先級管理，將關鍵任務（如安全聯鎖）分配至高優先級OB；

• 關閉非必要診斷功能（如通道診斷），降低CPU負載。

5. Q：CPU 313-5BF03的故障代碼如何解讀？

• A：通過STEP 7軟件查看診斷緩沖區，常見故障代碼及含義如下：

• 0x8100：MPI網絡沖突（檢查站地址是否重復）；

• 0x8301：DP從站故障（檢查從站電源、通信線）；

• 0x8503：存儲卡錯誤（嘗試重新格式化MMC卡）。

結語

西門子6ES7313-5BF03-0AB0以其“高性能、多協議、模塊化"的核心優勢，為中小型自動化項目提供了高性價比的解決方案。無論是智能制造、能源管理還是過程控制，該產品均能通過其的技術特性與靈活的應用適配性，幫助企業實現降本增效、綠色發展與全球競爭力的全面提升。選擇6ES7313-5BF03-0AB0，即是選擇工業自動化的“全能型智慧大腦"！
