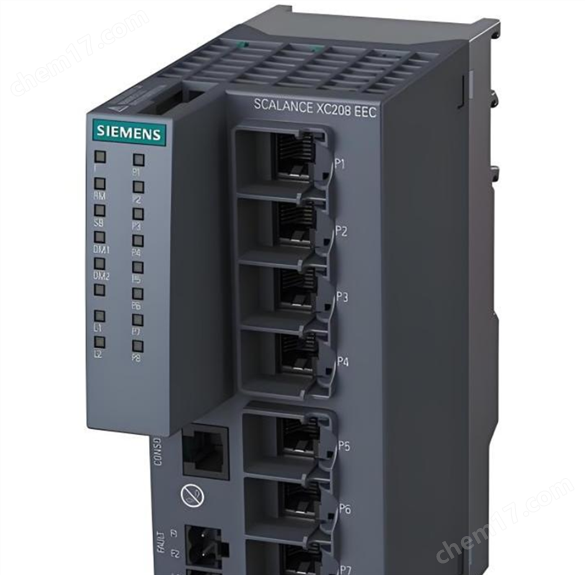

西門子6GK5206-2GS00-2AC2交換機：工業網絡的核心樞紐

在智能制造與工業4.0浪潮席卷全球的今天，工業網絡通信的穩定性、實時性與安全性已成為決定生產效率的關鍵因素。作為西門子SCALANCE XC-200系列的核心產品，6GK5206-2GS00-2AC2交換機憑借其高性能、高可靠性和靈活擴展性，成為工業自動化領域中連接設備與網絡的“隱形"。本文將從產品技術特性、典型應用場景、常見問題解答及選型指南四方面，深度解析這款工業網絡樞紐的核心價值。

一、產品技術特性：小體積承載大能量

1. 工業級環境適應性

• 溫度范圍：-40℃至+70℃（擴展溫度范圍），可穩定運行于極寒的北極風電場或高溫的鋼鐵冶煉車間。

• 防護等級：IP20（標準配置），可選IP65防護套件，抵御粉塵、濕度及電磁干擾。

• 安裝方式：支持DIN導軌、S7型軌或墻壁安裝，節省機柜空間。

2. 高速穩定傳輸

• 端口配置：6個10/100/1000 Mbit/s RJ45電口 + 2個1000 Mbit/s SFP光口，支持多模/單模光纖擴展。

• 冗余電源：雙電源輸入（9.6V~31.2V DC），確保單電源故障時系統持續運行。

• 低延遲：全雙工模式下傳輸延遲<10μs，滿足實時控制需求。

3. 高安全性與可靠性

• 網絡冗余：支持RSTP（快速生成樹協議）和MRP（媒體冗余協議），網絡故障恢復時間<200ms。

• 訪問控制：IEEE 802.1X認證，防止未授權設備接入。

• 安全認證：通過IEC 62443-4-2工業網絡安全認證，符合EN 61508 SIL 2功能安全標準。

4. 智能管理與維護

• 診斷功能：LED指示燈實時顯示端口狀態、電源及故障信息，支持SNMP v1/v2c/v3協議遠程監控。

• C-PLUG存儲：可插拔存儲卡保存設備配置，實現快速更換與故障恢復。

• 編程軟件：兼容TIA Portal工程平臺，支持PROFINET IO設備集成。

二、典型應用場景：覆蓋工業全鏈條

1. 智能制造與自動化產線

在汽車焊接產線中，6GK5206-2GS00-2AC2連接6臺機器人控制器、2套PLC及1套HMI，通過VLAN劃分隔離辦公網絡與生產網絡，確保焊接指令實時傳輸（延遲<5ms），同時避免數據泄露風險。

2. 能源管理與過程控制

在風電變槳控制系統中，交換機通過SFP光口連接200米外的風速儀與角度傳感器，采集數據經PROFINET協議上傳至中央控制單元，實現變槳系統的閉環調節，提升發電效率12%。

3. 交通與物流系統

在智能港口AGV調度系統中，交換機支持IEEE 1588v2 PTP精密時鐘同步，確保多臺AGV協同作業的路徑精度達±2cm，避免碰撞事故。

4. 船舶與海洋工程

在LNG運輸船的貨艙監測系統中，交換機通過-40℃低溫認證，連接溫度傳感器、壓力變送器及液位計，實時采集數據并觸發緊急停機信號，保障船舶安全。

三、常見問題解答（FAQ）

Q1：如何選擇電口與光口的組合？

• 電口：適用于短距離（<100m）設備連接，如PLC、傳感器。

• 光口：通過SFP模塊支持多模（550m）或單模（20km）光纖，適用于長距離或電磁干擾強的場景（如風電場、軌道交通）。

Q2：交換機是否支持PoE供電？

• 6GK5206-2GS00-2AC2為非PoE型號，若需為IP攝像頭或無線AP供電，可選配SCALANCE XC208-2SFP PoE版本。

Q3：如何配置VLAN隔離不同網絡？

• 通過TIA Portal軟件或Web界面創建VLAN，例如：

• VLAN 10：生產網絡（端口1-4）

• VLAN 20：辦公網絡（端口5-6）

• 確保跨VLAN通信需配置三層交換機或路由器。

Q4：交換機能否與第三方設備兼容？

• 支持Modbus TCP、OPC UA等開放協議，可與羅克韋爾、施耐德等廠商設備互聯，但需確認協議版本兼容性。

四、產品選型指南

結語：驅動工業未來的網絡基石

西門子6GK5206-2GS00-2AC2交換機以其工業級可靠性、高速傳輸能力和智能管理功能，成為智能制造、能源管理、交通物流等領域的網絡設備。無論是連接PLC與傳感器，還是構建冗余網絡架構，該交換機均能通過靈活配置滿足多樣化需求。選擇6GK5206-2GS00-2AC2，即是選擇一個更高效、更穩定、更安全的工業未來。
