1.母線槽裝卸：不得將母線槽吊起并用外露的鋼絲繩綁縛，不得將母線槽堆積或拖入空中。不要中止殼體上的其它操作，運用多點提高和叉車提高平穩，不得損壞母線槽。母線槽應堆積在枯燥、清潔、無腐蝕性氣體污染的倉庫內。柔性填料墊片應置于母線槽頂部和底部之間，并妥善保管。

2.母線槽設備走向：每批母線槽交貨時。一切客房均配有方向圖和詳細的方向表。裝置時，一切母線槽都有相應的支線、分區號和查看號。

3.母線槽裝置前查看：查看母線槽外殼是否無缺、損壞，母線槽外殼螺栓是否松動，螺栓銜接結實。查看母線槽插頭接口是否能封閉、鎖緊，用500V兆歐表測量絕緣電阻，每段電阻值不小于20mΩ。

4.母線槽銜接：母線槽支架有必要結實。母線槽應根據零件序列號、相序、編號、方向和設備符號正確放置。銜接此部分時，應對齊母線通道的相鄰部分。母線導體和外殼不該接受機械應力。銜接設備的過程：首要查看母線槽一端的導線銜接面和銜接器是否損壞。確認無損壞后，翻開銜接母線的兩級母線槽，將母線槽導線刺進銜接器中，然后確保已裝置到位并用扭矩扳手鎖緊；銜接母線時，需要銜接的兩根母線槽導線的端部應彼此對齊，然后將銅銜接器和絕緣隔板刺進母線端子處的相中性線（每根母線夾一根銅線）和左右銜接器中。銅銜接器之間有絕緣隔板。）確認無損壞后，刺進絕緣螺栓，留意銅銜接器、母線端和絕緣隔板的對中。如果銅銜接器和絕緣隔板能固定到位，請擰緊螺栓。應運用500V兆歐表查看裝置結束時的母線槽。絕緣電阻應大于0.5mΩ。為了堅持電路的連續性，雙臂電橋應小于0.1Ω。2M段母線槽設備的偏壓應小于5mm。

5.母線槽敷設高度除專用電氣室（配電室、機房、電氣立管、技術層等）外，空氣中的高度不該小于2.2m；母線槽敷設時，支撐點之間的間隔不該大于2.5m（如：車間內敷設大跨度高強度母線槽時，間距可大于6m）母線槽裝置在支吊架上時，采用固定壓板固定。公交通道的銜接點不該坐落穿墻部分，當公交通道設備穿墻孔時，不得有污水、雜物進入。母線槽插頭和饋電孔（前叉銜接）應坐落安全、牢靠和便利設備保護的當地。當母線槽直線敷設長度超過60m時，在母線槽穿越建筑物的伸縮縫或沉降縫處設置縮短（膨脹）部分，沉降（膨脹）部分。

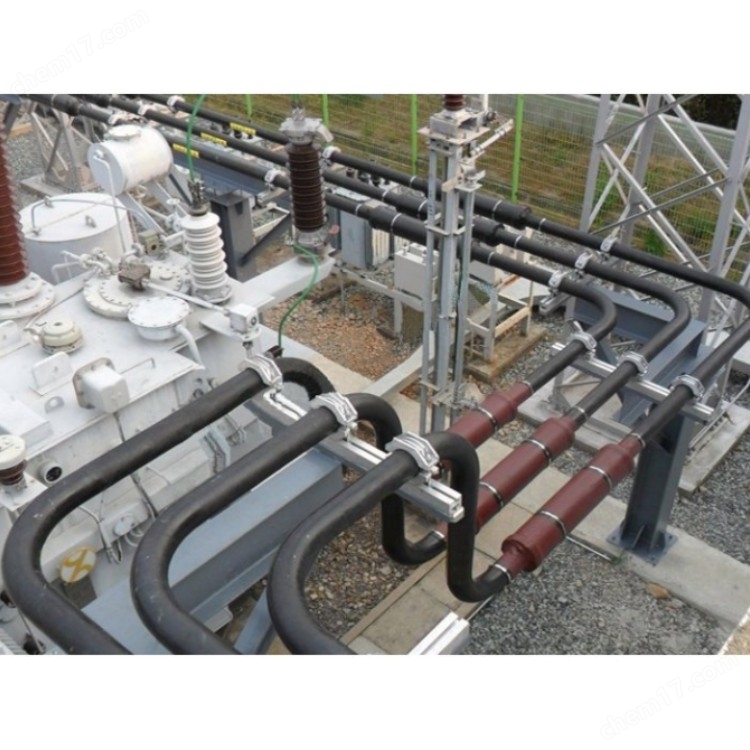

12000A管型母線槽功用單元:

1.直通單元:饋電式直通單元規范長度為0.5~3.0m，設置靈敏，可滿意風塔內的安裝要求。

2.始端進線單元:供給與進出線電纜的過渡銜接;

3.母線段間銜接器:母線槽接頭的銜接選用整體式專用銜接器，銜接器使用耐低溫合金鋼力矩螺栓，壓緊碗墊為寬沿大墊片，錳合金制造，保證壓力在整個受壓面的均勻牢靠;銜接器具有溫度顯示安裝，以便用戶能及時了解母線槽運行狀況，對特殊狀況作出處理;可以保證在不影響相鄰母線的狀況下拆除一段，也可在要求電氣絕緣的狀況下拆除銜接點，便于現場檢修或改制。每個銜接器均可有用吸收導體的熱脹冷縮（可作為+/-5mm的調理)。

4．彈性支撐件:選用彈性支撐件作為母線安裝支架，可有用消除塔架支架誤差及風塔轟動對母線槽的影響。

1.管狀母線的結構具有簡單的特點和清晰的布局。它易于安裝且易于維護，并且維護工作量較少。

2.管狀母線具有散熱好，溫升低的特點。

管狀母線為空心導體，母線內徑風管自然形成熱風對流，散熱條件良好。

3.管狀母線具有不受環境干擾和高可靠性的特點。

每種類型的管狀母線都是封閉的屏蔽管，內部沒有冷凝，由于接地和相間短路故障引起的外部濕氣，灰塵和外部接地。該操作具有高可靠性。相比之下，矩形母線暴露在環境中，容易被人，動物和其他物體接觸到地面和短路，不利于安全操作。

4.管狀母線具有允許應力大，機械強度高的特點。

應用范圍

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用，是重點防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電系統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。

現場連接施工嚴禁帶電拆裝母線槽。側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿墻測裝時應注意母線本體端部的插入口向外安裝。吊裝時，在安裝面上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定于母線的安裝高度）然后將掛鉤件與吊裝夾具上的Φ7 孔聯即可。吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大于2mm 的間隙，并且外形應平齊，然后安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。母線可逐段安裝，也可幾段組裝后裝于吊、側裝夾具上，在組裝母線過程中只可用木棒，不準用大于外殼硬度的物體撞、敲母線各部，以免損壞產品。在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大于0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。出線盒（插接箱）插拔時，應將出線盒上的自動開關處于“分斷"狀態下進行，插入時嚴格按出線盒及出線口上的相序標志插合，不得出錯，必須由電工人員操作。

產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表面電流密分布均勻，因此對工作電流大的回路起到顯著效果。

安裝形式：基本形式可分為豎裝式和橫裝式。橫裝式可作多層排列。也可按現場情況另作設計。

輸電母線與安裝方式的確定：輸電母線的載電流量一定要滿足工作場地所有設備的用電總負荷。輸電母線的排線位置與走向要有布置方案，支架形式的確定應進行現場勘測。安裝示意圖所示的是基本形式，其中橫式安裝可按工作現場所需增減層數，支架與工字鋼的連接可以在工字鋼筋部位或筋板部位連接。

母線的排列都呈直線狀，所經過的范圍，包括轉彎處，都不應有墻體或其它物體阻礙，尤其需注意的是在兩組電母線之間連接時，有高低落差，需作上下垂直連接，連接處也應注意類似情況，并應有適當的安裝空間。

12000A管型母線槽技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
