1000A戶外封閉式母線槽變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截面的裸導線或絞線，這統稱為母線。母線的作用是匯集、分配和傳送電能。由于母線在運行中，有巨大的電能通過，短路時，封閉式母線槽，承受著很大的發熱和電動力效應，因此，必須合理的選用母線材料、截面形狀和截面積以符合安全經濟運行的要求。母線按結構分為硬母線和軟母線。硬母線又分為矩形母線和管形母線。矩形母線一般使用于主變壓器至配電室內，其優點是施工安裝方便，運行中變化小，載流量大。軟母線用于室外，因空間大，導線有所擺動也不致于造成線間距離不夠。綜合許多母線槽引發的電氣事故，其絕大部分都是于連接頭的安裝及防護等級保護不符合要求而引起的。母線槽的防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54。IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則僅能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的因素，如果連接頭密封不好，母線本體有再高的防護等級都無法真正有效地保護母線槽安全運行。

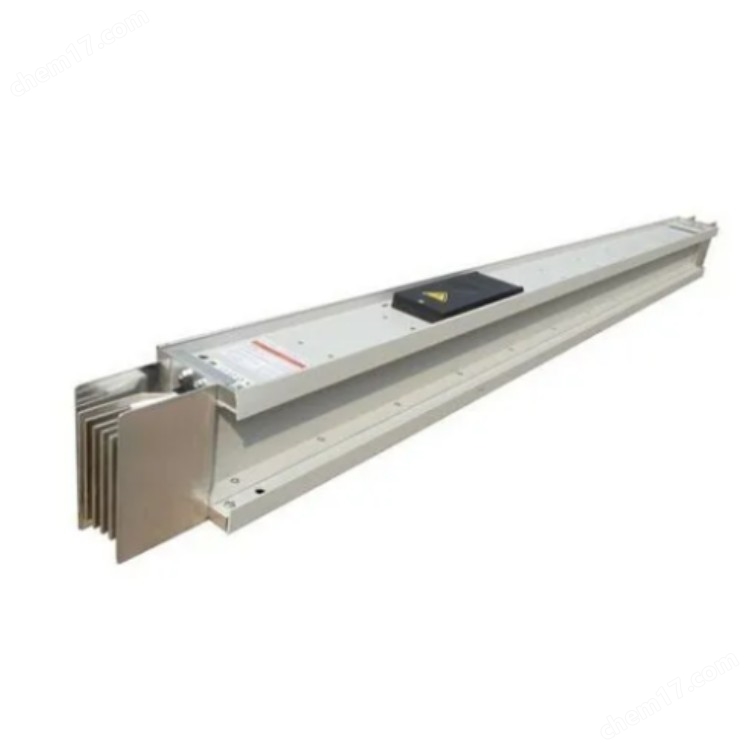

1000A戶外封閉式母線槽

結構特點:

•該系列母線檣具有優良的抗短路性能，由于典有鋁(或弱磁鋼板>外殼的保護，能夠有效地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，滅小電 能損耗，提高載流，減輕電動力。

•該系列母線槽結構*，安裝維修孔可任意設1于母槽的上部或下部，對于大電流戶內母線檐在殼體的兩倆及下部設有通風百頁窗.來加強敗熱，降低 溫升。

•采用雙重絕緣及殼體多點連接接地，使維護工作置明顯減小，安全性能得到顯著提高。

•采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求.還可以對由于基礎沉降所 引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

•為了解決變壓器、發電機及配電柜運行時產生的屏動對母線榷的影響，在其與母線槽連接外采用軟連接或銅編織帶，外充之間加入橡膠墊來減小震 動；對于母線槽本體，在系統中加裝減霣器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械霣動及地霣波給封閉母線帶來的破壞。

1.減少接地故障避免相間短路離相封閉母線因有外殼保護可外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生。
2.鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題。
3.減少相間短路電動力由于外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低。
4.提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓制而成母線封閉后從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS系統提高運行的安全可靠性母線封閉后也為采用通風冷卻創造了條件。
5.封閉母線由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求。
6.外殼在同一相內包括分支回路采用電氣全連式并采用多點接地使外殼基本處于等電位接地方式大為簡化并杜絕人身觸電危險

母線槽根據安裝方式不同，選擇母線槽時也應當注意，當母線槽在不同形狀的建筑中沿平面安裝時，宜選用外殼為矩形的母線槽，當沿圓弧面安裝時，宜選用樹脂澆注母線槽或者圓筒形母線槽，當母線槽垂直安裝時，宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用于長期工作溫度不低于130℃的材料。為避免煙囪效應，當選用空氣絕緣母線槽時，母線槽殼體內每單元間應設置阻火隔斷。當用于應急電源時，應選用耐火且防水的母線槽。

母線槽好處：

一、電流容量能夠很大；

二、電壓降很小；

三、短路負載能力強；

四、可靠性高，運用壽命長；

五、安全性高；

六、配電體系的設備添加或變更隨意自若；

七、外形尺寸?。?/span>

八、重量輕，操作簡略；

九、銜接非常簡略(好像銜接用水管道一般，一節節經過三通、彎*接頭使之銜接成一個體系)

十、施工和查看簡略；

十一、具有現代的漂亮。

以上就是母線槽的特點，正是因?yàn)檫@些特點母線槽才被大型建筑所應用。

修理維護

1、高壓母線槽長期運行時至少每年定期檢修一次。

2、檢查總的負載電流不得超過設計電流和主母線槽的額定電流。

3、高壓母線槽檢修前需對母線槽系統進行停電檢查！切斷母線槽所有電源！并用萬用電表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故！

4、高壓母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在潮氣源，是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影響的熱源，檢查有無異物進入母線槽內部。檢查母線槽系統零部件有無缺損、銹蝕現象、支架彈簧是否有合適的彈力，發現問題后立即更換。

5、高壓母線槽長期運行時每年定期檢測一次接頭溫升，接頭溫升按照GB7251標準不超過70K為合格（環境溫度為40℃）。檢查所有母線槽接頭連接螺栓及導電體接觸部分是否有松動現象。防止因松動產生的阻值增高而使接頭產熱現象。檢查絕緣材料是否有老化現象。導電部分是否有熔化變形現象。如發現有相間接地、絕緣擊穿現象，應分段拆除并用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣包覆處理。檢查母線槽系統的插接箱插腳與母排接觸是否良好。

安裝驗收：主要檢驗?zāi)妇€載流能力、IP防護等級、絕緣電阻等。載流能力測試使用低壓大電流發生裝置，對母線槽進行載流試驗（試驗電流為母線槽的額定電流），至溫度變化每小時小于1K時停止。溫升值是指插接口或連接處導體溫度減去周圍環境溫度的差，應符合用戶要求。IP防護等級按GB4208標準測試，包括母線的連接頭及彎頭和本體應符合設IP要求或用戶招標要求。IP51以上，試驗后應檢測絕緣電阻。采用1000V的兆歐表測量母線槽的絕緣電阻，單段母線應大于20MΩ，全長應大于1MΩ。

母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

其次是支吊架的安裝，任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠，成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定，絲扣外露2～4扣。
      ① 支架膨脹螺栓的固定，安裝在建筑物上的支架應改要根據母線路徑的走向來測量出準確的支架位置，在已經鉆好的孔上線固定好支架的膨脹螺栓。要注意的是鉆的孔徑與套管外徑差值不要超過1mm。
      ② 一字形角鋼支架安裝，一字型支架適用于母線在墻上水平安裝，支架采用預埋的方法埋設在墻體內，角鋼支架埋設深度為120mm和150mm，角鋼外露長度在母線直立式安裝時為母線寬度加140mm，當母線側臥式安裝時為母線高度加160mm
