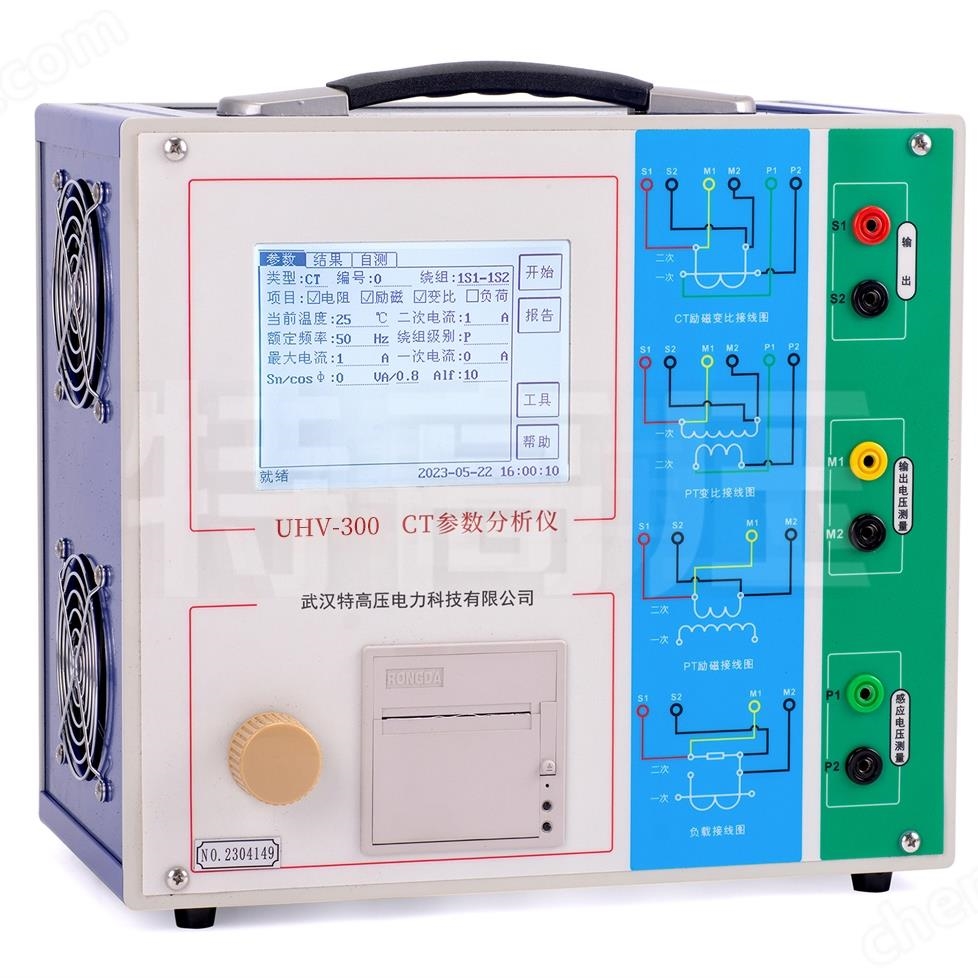

CT參數分析儀是一種用于測試和分析電流互感器各項性能參數的專用電氣檢測設備。它主要用于電力系統(發電廠、變電站)、工業用電系統、電氣設備制造和檢修單位、電力科研及計量部門，確保電流互感器的性能符合設計和使用要求，保障電力系統的安全、穩定、精確運行。
一、核心功能與應用
CT參數分析儀的核心任務是評估CT在各種工況下的性能。其主要測試功能包括：
??1.電氣參數測試：??
??變比/匝數比測試：?? 精確測量一次電流與二次電流的比值。這是CT最基本也是最重要的參數。
??極性檢測：?? 驗證CT一次側和二次側感應電動勢的相位關系(即“減極性”或“加極性”，通常要求為減極性)。對保護回路的正確動作至關重要。
??勵磁(伏安)特性曲線：?? 這是CT的核心特性測試。通過施加逐漸升高的電壓到CT二次側，測量對應的勵磁電流，描繪出伏安特性曲線。該曲線用于：
計算CT的??飽和度??：判斷CT在實際故障電流下是否會飽和，確保保護裝置能正確動作。
評估??拐點電壓/電流??：確定特性曲線上開始進入飽和區的臨界點。
計算??準確極限系數/儀表安全系數??：衡量CT在保護或測量回路中的適用性。
估算??二次極限電動勢??。
??二次繞組直流電阻測量：?? 測量二次繞組的直流電阻值，判斷繞組是否存在接觸不良、過熱、匝間短路等隱患。這對于電流回路壓降計算也很重要。
??二次回路負載測試：?? 測量CT二次側實際連接的阻抗(二次導線阻抗 + 保護/計量設備阻抗)，驗證其是否在CT允許的額定負荷范圍內。負荷過重會影響精度甚至導致過熱損壞。
??2.誤差測量：??
??比差：實際二次電流乘以額定變比與一次電流實際值的差值相對于一次電流實際值的百分比(相位補償后)。
??角差：??一次電流相量與旋轉180度后的二次電流相量之間的相位差，通常以分或厘弧表示。
??復合誤差：??主要用于評價保護用CT(P級)的性能，是包含相位和幅值影響的綜合誤差。
??準確度等級驗證：??基于比差和角差結果，判斷該CT是否符合其聲稱的測量精度等級或保護準確級。
??3.特殊測試：??
??絕緣電阻測試：?? 測試CT一次對二次、二次對地等絕緣情況。
??二次繞組時間常數估算：?? 對于保護級CT很重要。
??剩磁系數測量：?? 評估鐵芯材料的剩磁大小，剩磁會影響CT的飽和特性。
??退磁：?? 在測試勵磁特性或更換工作環境前，對CT進行退磁處理，消除鐵芯中的剩磁影響。
二、核心優勢
相比于傳統的單一功能測試儀表組合，現代CT參數分析儀具有顯著優勢：
??1.高度集成化：?? 一臺儀器取代了傳統的變比電橋、電流負載箱、單相調壓器、標準CT、電壓/電流表、電位差計等多種設備。
??2.自動化與智能化：?? 通常配備大屏幕液晶顯示器和微處理器，操作簡單，一鍵自動完成多個測試項目，自動計算和顯示結果，自動判斷是否合格。
??3.高效率：?? 極大地縮短了測試準備時間和測試執行時間，提高了現場工作效率。
??4.高精度：?? 采用先進的電子技術和ADC/DAC轉換器，測試精度高，重復性好。
??5.數據管理：?? 具備數據存儲、查閱、導出功能(到U盤或通過通訊接口)，方便生成測試報告和建立設備檔案。許多儀器支持USB、藍牙或Wi-Fi連接PC。
??6.安全可靠：?? 提供多種安全保護機制(過壓、過流保護)，測試電壓電流可控、可調，確保設備和人員安全。
??7.便攜性：?? 設計緊湊，重量輕，適合現場攜帶使用(尤其在變電站等狹小空間)。
??8.功能性強大：?? 除了上述核心功能外，通常還具備測試電壓互感器(PT)的功能(變比、極性、直阻、伏安特性)，成為“CT/PT分析儀”。
三、工作原理簡述
1??.內置信號源：?? 儀器內部擁有一個功率可調的高精度信號源(電流源和/或電壓源)。
??2.連接被測CT：?? 按照測試項目的要求(如變比、直阻、勵磁等)，將儀器的輸出端子和測量端子正確連接到CT的一次和二次側。
??3.施加測試信號：?? 根據預設程序或用戶設置，向CT施加所需的測試電流或電壓信號。
4.??精密測量：?? 通過內部的高精度電壓、電流傳感器和高分辨率ADC，實時采集被測CT上的電壓、電流信號。
5??.數據處理與計算：?? 內置的微處理器對采集的數據進行高速運算和分析，計算出所需的各項參數(變比、直阻、比差、角差、畫出伏安曲線、計算拐點、復合誤差等)。
??6.結果顯示與輸出：?? 結果實時顯示在屏幕上。測試數據可存儲于內部存儲器，并可連接打印機打印測試報告或通過通訊接口傳輸?shù)诫娔X。
總結：
CT參數分析儀是保障電流互感器準確可靠運行的專業測試工具。它的集成化、自動化、智能化和高精度特點，改變了傳統繁瑣、耗時的CT測試方式，極大地提升了電力系統設備檢測的效率和可靠性。對于確保電力系統的安全運行、保護裝置的精確動作、計量數據的準確可靠以及設備狀態的檢修維護，都具有極其重要的意義。無論是新CT的驗收、投運前的檢查，還是運行周期的預防性試驗或故障診斷，都需要依賴CT參數分析儀進行全面的性能評估。
