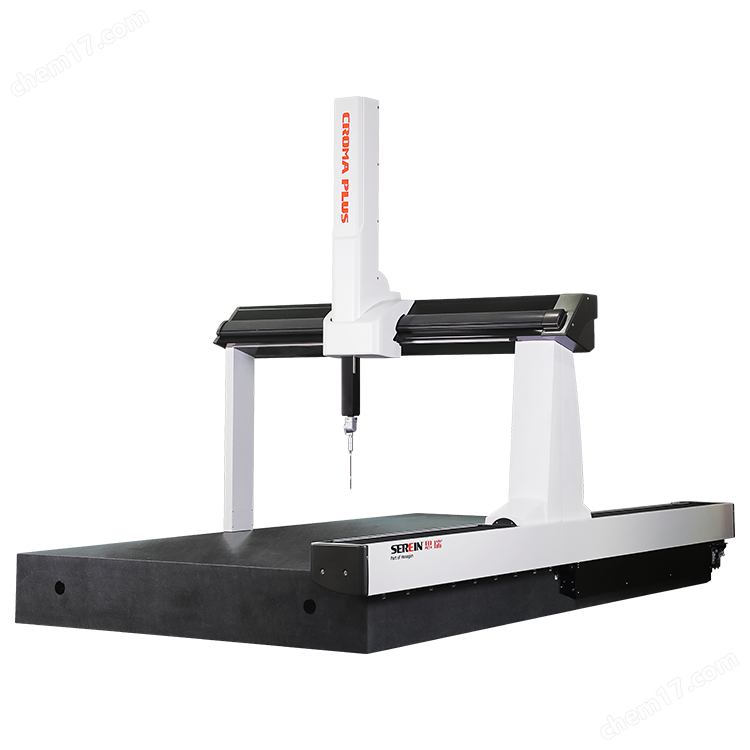

思瑞SEREIN 大行程橋式測量機CROMA PLUS

思瑞SEREIN 大行程橋式測量機CROMA PLUS

一、機械結構創新
采用航空級鋁合金三角梁橋架結構，通過有限元拓撲優化實現橫梁重量減輕18%的同時，軸向剛度提升至210N/μm。Z軸配備氣動平衡系統與磁柵制動雙保險，緊急制動響應時間<15ms，確保大慣量運動安全。工作臺選用南非進口「SSB」級花崗巖，經48小時恒溫研磨，平面度達0.8μm/1000mm，溫度膨脹系數控制在0.6μm/m·℃。

二、測量性能突破
• 精度體系：搭載德國海德漢LIP582R鍍金光柵（分辨率0.078μm），配合動態誤差補償算法（DECC 3.0），實現ISO10360-2標準下0.5+L/600μm的全程精度
• 掃描技術：DC241控制系統支持5種掃描模式，其中「HyperScan」模式下掃描速度達1200mm/s，點頻800Hz，適用于新能源電池極片等柔性件測量
• 多傳感融合：可選配RDS-C5旋轉測座（720°連續定位）搭配VAST-XTL激光掃描頭，實現φ0.05mm微孔與自由曲面的復合測量

三、智能運維系統
集成「SmartCare 3.0」預測性維護平臺，通過16個嵌入式傳感器實時監測氣浮軸承磨損度、環境溫濕度等12項參數，提前30天預警潛在故障。2025年新增AR遠程協作功能，技術人員可通過Hololens 2實現虛擬標定指導。

四、行業應用實例
在比亞迪重慶工廠的實際應用中，單臺設備完成2.4米刀片電池托盤全尺寸檢測僅需23分鐘（傳統方案需42分鐘），重復性測試結果≤0.8μm。中國商飛采用該設備進行C929復合材料機翼梁測量，實現0.02mm/m的形變分析精度。
