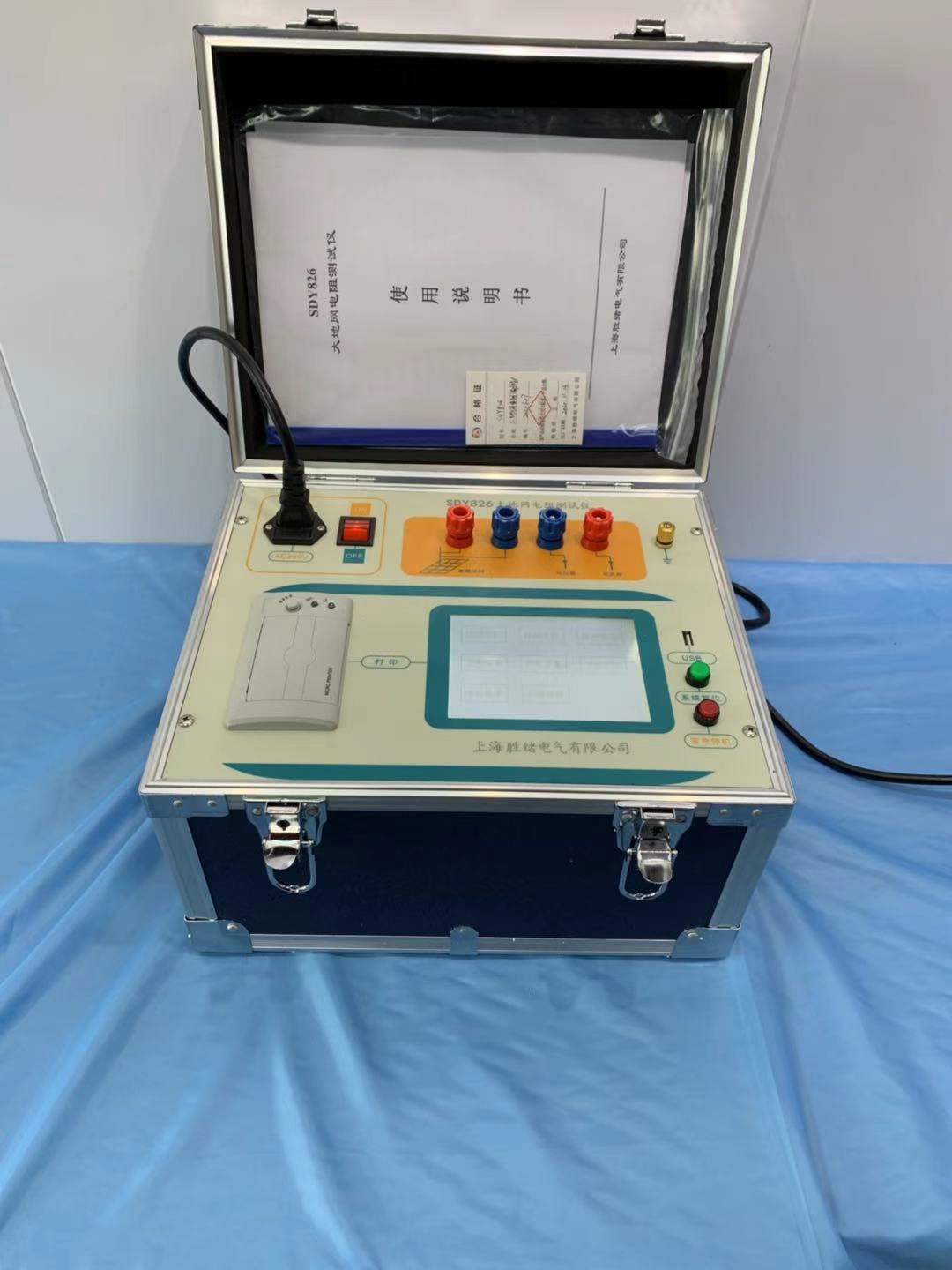

SXDW-5A大地網接地電阻測試儀采用了新型異頻交流電源，以及微機處理控制和抗干擾信號處理等措施，很好的解決測試過程中的抗干擾問題，簡化試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。 目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。

測量方式：

地網接地電阻測試儀可以選擇五種測量方式，即“地網”，“電流樁”，“電壓樁”“接地”，前三種的作用分別是測量地網阻抗，電流樁阻抗，電壓樁抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后直接測量.“接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長。

頻率選擇：

地網接地電阻測試儀可以選擇兩種測量頻率，即“變頻”和“定頻”.在現場做實驗時候，一定要選擇“變頻”來做實驗，這樣測量能夠消除現場的電磁場干擾.“定頻”方式只是在實驗室里面做實驗的時候才能使用。當光標在“變頻”上時，長按“確定”鍵3秒，進入頻率切換界面，通過上下鍵變換測量頻率，4-Hz 表示儀器在測量時輸出的頻率是47.5/52.5Hz，5-Hz 表示儀器在測量時輸出的頻率是45/55Hz，6-Hz 表示儀器在測量時輸出的頻率是 55/65Hz。當光標在“定頻”上時，長按“確定”鍵3秒，進入頻率切換界面，通過上下鍵變換測量頻率，45、50、55、60、65Hz 單頻.而“定頻”采用的是嚴格50Hz 來測量。選擇好合適的頻率后按“確定”鍵退出。

電流選擇：地網接地電阻測試儀提供5種測量電流.即“1A”，“2A”，“3A”，“4A”，“5A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下，使用2A 電流即可。

自動打印：當光標在電流上時候，按一下“確認”鍵，在屏幕左下角會出現或消失打印機小符號，代表選擇或取消自動打印功能.當選擇自動打印時候，測試完畢，儀器自動打印結果.當取消自動打印時候，如果想打印結果，需要手動打印結果。

手動打印：地網接地電阻測試儀測試完畢，出現圖7所示的界面.按鍵可以在“打印”，“退出”之間選擇.如果選擇“打印”，按一下“確認”鍵，就會打印結果.如果選擇“退出”，按“向下”鍵是把試驗結果儲存起來，但一定要輸入相對應的編號(三位數字顯示)按一下“確認”鍵，就會返回初始界面如圖3所示，當光標在“啟動”上時，按"向下"查看儲存的試驗結果。

地網接地電阻測試儀試驗測量注意事項：

1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。

2、四極法測量時儀器會自動消除接線誤差。

3、當光標在電流上時候，按一下“確認”鍵，在屏幕左下角會出現或消失打印機小符號，代表選擇或取消自動打印功能。

4、本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。
