Analyzer內孔激光缺陷檢測系統是對圓筒形狀的工件內壁產生的鑄孔和劃傷等缺陷使用激光進行自動掃描檢測、自動判斷的設備。

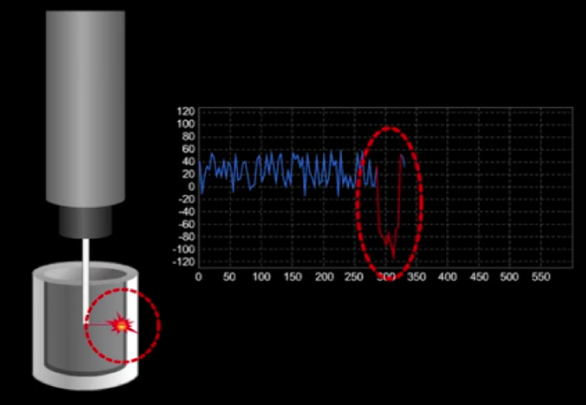

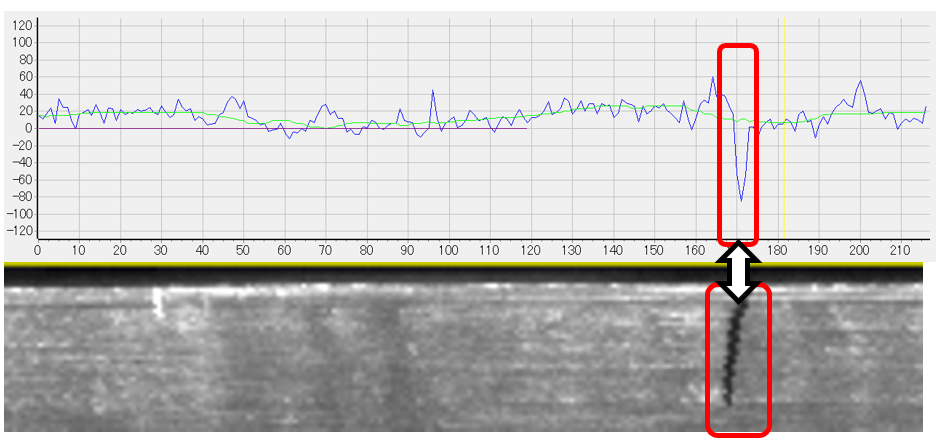

Analyzer是根據圓形孔內壁的反射光亮度的區別進行缺陷篩選。探頭前端發射出激光束在圓形孔內壁進行螺旋式的掃描時，光纖會接收到來自工件內壁的反射光。控制單元對接收到的反射光進行數字量處理，如果有任何缺陷（表面平滑度不一致），反射光亮是不相同的。系統把一個個點的反射光模擬成256級灰度圖像數據，并且根據設定的閾值從數據中準確篩選缺陷。從而做到可視化檢測。

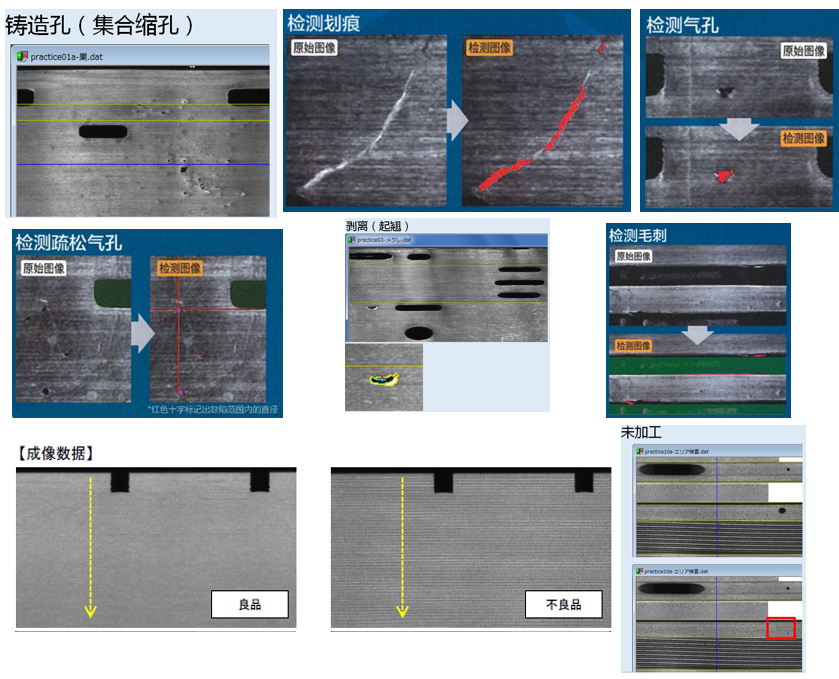

可以實現以下缺陷種類的檢測:
①鑄造孔、氣孔、砂眼（集合縮孔） ※螺紋孔也可檢查
②劃痕
③凹痕
④殘缺
⑤剝離（起翹）
⑥異物殘留
⑦毛刺 ※根據形狀和尺寸有時可能會難辨別
⑧孔未加工
對比常規檢測方式,Analyzer可以在線式自動檢測缺陷，效率高，準確度高，并且比常規檢測方法有效。解決視覺解決不了的內孔缺陷檢測問題。
