抓斗秤作為一種結合抓取與稱重功能的專用計量設備，廣泛應用于港口、礦山、垃圾處理等場景。其設計需兼顧抓取效率、稱重精度與設備穩定性，掌握幾個核心要點，設計起來一點不難，如下：

一、整體結構設計

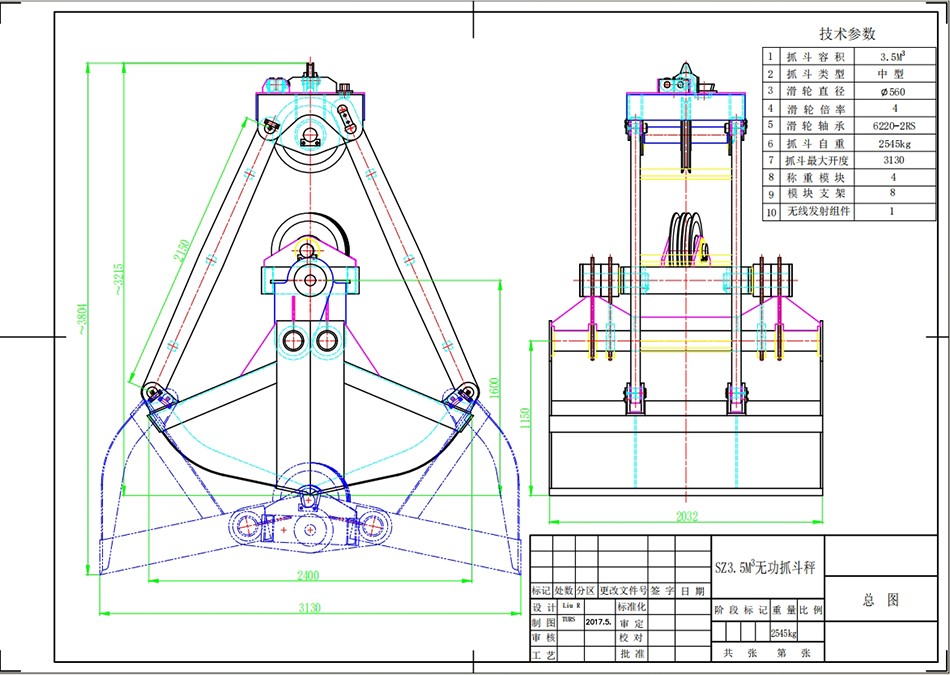

- 機械架構：由抓斗本體、承重結構、懸掛裝置組成。抓斗需根據物料特性（如顆粒狀、塊狀、松散度）設計爪瓣形狀與開合角度，確保抓取牢固且卸料干凈。

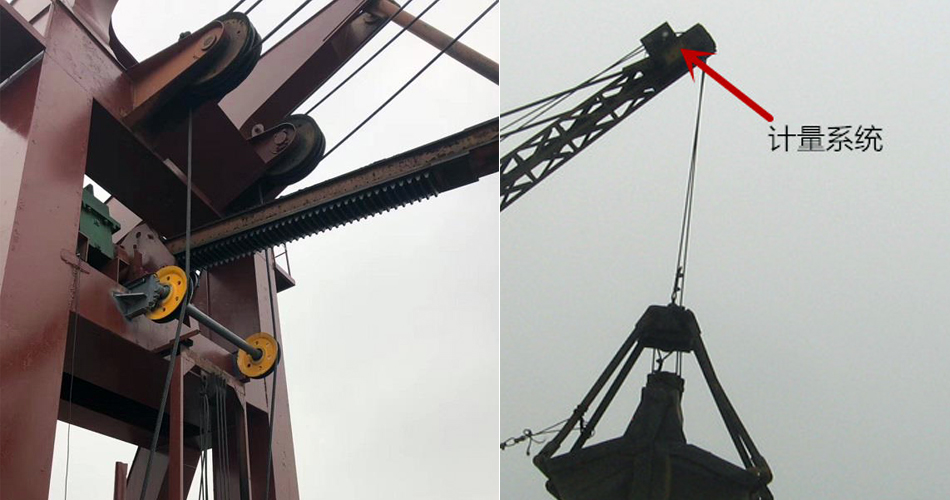

- 承重系統：采用剛性連接與彈性緩沖結合的方式，減少抓取時的沖擊對傳感器的影響，常見結構有定滑輪組+承重梁組合。

二、稱重系統設計

- 傳感器選型：優先選用高精度、抗沖擊的剪切梁式或柱式稱重傳感器，數量通常為2-4個，對稱分布以保證受力均勻。

- 信號處理：配備專用稱重儀表，需具備濾波功能（應對抓取時的振動干擾）和動態補償算法，確保在抓斗起升、移動過程中仍能穩定讀數。

三、驅動與控制設計

- 驅動方式：根據負載大小選擇液壓驅動或電機驅動，液壓系統需設計調速回路，實現抓斗平穩開合；電機驅動則需匹配減速裝置，保證輸出扭矩。

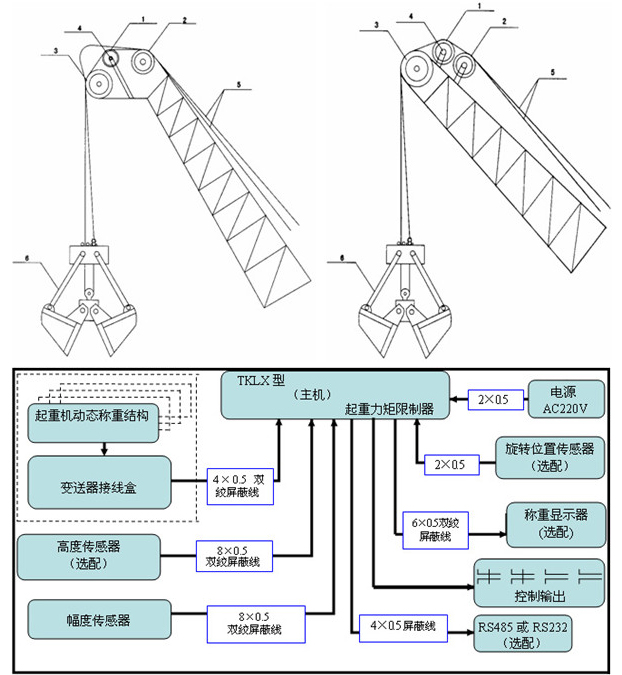

- 控制系統：集成稱重信號與動作控制，可添加限位開關防止抓斗過開或過閉，機型可設計遠程操控與數據傳輸功能，實現自動化計量管理。

四、安全與防護設計

- 過載保護：設置機械限位與電氣過載報警，當稱重值超過額定載荷120%時自動切斷動力源，避免設備損壞。

- 環境適配：針對粉塵、潮濕等惡劣環境，傳感器與電氣部件需做密封防護（達到IP65及以上等級），金屬結構件進行防腐處理（如噴漆、鍍鋅）。

五、校準與調試要點

- 需在模擬實際工況下進行標定，通過標準砝碼加載不同重量，修正傳感器非線性誤差。

- 測試抓斗在不同姿態（如傾斜、旋轉）下的稱重偏差，通過軟件補償確保全工況計量精度。

總結：設計時需結合具體應用場景的物料特性、工作頻率和環境條件，平衡功能性與經濟性，同時符合相關計量法規（如OIML III級或NTEP認證標準），才能打造出可靠實用的抓斗秤設備。
