每層的連接數量2

額定橫截面16 mm2

第1層右邊連接

連接方式螺釘連接

螺紋M5

注意事項請注意DIN導軌的載流量。

緊固扭矩2.5 ... 3 Nm

剝線長度12 mm

連接符合標準IEC 60947-7-2

剛性導線橫截面6 mm2 ... 25 mm2

橫截面 AWG8 ... 4 (按IEC標準修訂)

柔性導線橫截面6 mm2 ... 16 mm2

導線橫截面，柔性[AWG]8 ... 6 (按IEC標準修訂)

柔性導線橫截面（套管不帶塑料絕緣管）6 mm2 ... 16 mm2

柔性導線橫截面（帶塑料絕緣管的套管）6 mm2 ... 16 mm2

額定橫截面16 mm2

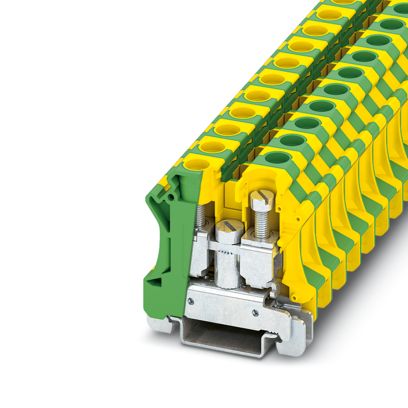

顏色綠黃相間

阻燃等級，符合UL 94V2

絕緣材料組I

絕緣材料PA

低溫下的靜態絕緣材料應用-40 °C

絕緣材料相對溫度指數（電氣，UL 746 B）125 °C

振蕩/寬頻帶噪音

規格DIN EN 50155 (VDE 0115-200):2022-06

頻譜2類，B級使用壽命測試，在轉向架上進行

頻率f1 = 5 Hz 到 f2 = 250 Hz

ASD等級6.12 (m/s2)2/Hz

加速度3.12g

每軸的測試周期5 h

測試方向X-, Y- 與 Z-軸

結果已通過測試

沖擊

規格DIN EN 50155 (VDE 0115-200):2008-03

脈沖波形半弦

加速度5g

電擊時間30 ms

每個方向的電擊次數3

測試方向X-, Y- 與 Z-軸 （正向與負向）

結果已通過測試

環境條件

環境溫度（運行）-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關最高短期工作溫度，請參見電氣特性相對溫度指數)

環境溫度（存放/運輸）-25 °C ... 60 °C (短期內（不超過24  小時），-60 °C到+70 °C)

環境溫度（組裝）-5 °C ... 70 °C

環境溫度（執行）-5 °C ... 70 °C

允許濕度（運行）20 % ... 90 %

允許濕度（存放/運輸）30 % ... 70 %

訂貨號3073830

包裝單位50 pc

最小訂貨量50 pc

銷售關鍵代碼BE1151

產品關鍵代碼BE1151

GTIN4046356347259

單件重量（含包裝）50.224 g

單件重量（不含包裝）47.82 g

原產地CN
