主電路拓撲原理：采用 “開關方式” 和 “線性放大器方式” 相結合的設計。開關方式實現了電源的輕量化，而線性放大器方式則保證了低脈動、低噪聲與高速響應的特性，使電源能夠在輸出端無正負極極性切換的情況下，連續通過 0 點，實現正負極雙向可變的雙極性直流穩壓輸出。

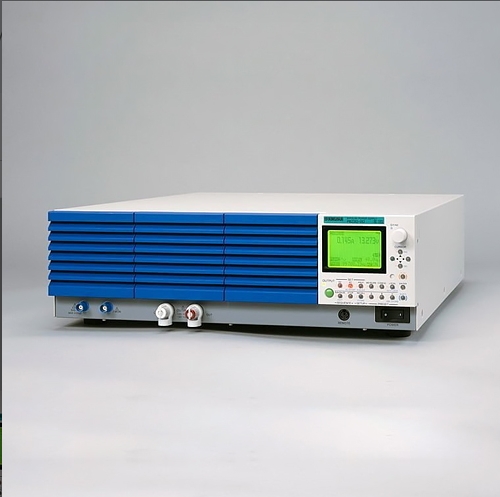

四象限運行原理：通過 4 象限動作，PBZ20-20 既能提供功率（source），也能吸收功率（sink）。這意味著它可以驅動電感性負載和電容性負載，當驅動感性負載時，在電流變化過程中，電源可以吸收電感釋放的能量，避免電壓尖峰；驅動容性負載時，能提供容性負載充電所需的電流，同時在負載放電時吸收電流，保證系統的穩定運行。

波形生成原理：內置信號發生器，除了正弦波、方波、三角波等基本波形外，還備有 16 種波形元素，可以組成 1024 steps 的任意時序控制波形。通過對這些波形元素的編輯，可設定振幅、頻率、初始相位、掃頻、方波占空比等參數，從而自由地產生各種任意波形和設置時序控制，滿足不同的測試需求。

同步與并聯運行原理：具備電源變動試驗所必需的同步運行功能，使用多臺 PBZ 時，可通過觸發同步、時鐘同步、觸發 / 時鐘共用同步等功能使各臺電源輸出同步。同時，還可通過并聯運行功能擴展輸出電流，采用 2 臺并聯運行組件選件，可以實現同樣型號標配 2 臺并聯運行，滿足大電流輸出的應用場景。

峰值電流輸出原理：在 CV 模式下，當電流響應設置為 1ms 時，PBZ20-20A 可以輸出額定電流 6 倍的短時間峰值電流。此時電源會自動降低響應速度，在電流限制不起效期間輸出峰值電流，而在非峰值電流輸出時，仍能保持通常的電流限制功能，不影響 CC 模式的響應，確保設備安全使用。
