XK3190-A31觸摸屏稱重儀表使用說明書

1、產品簡介

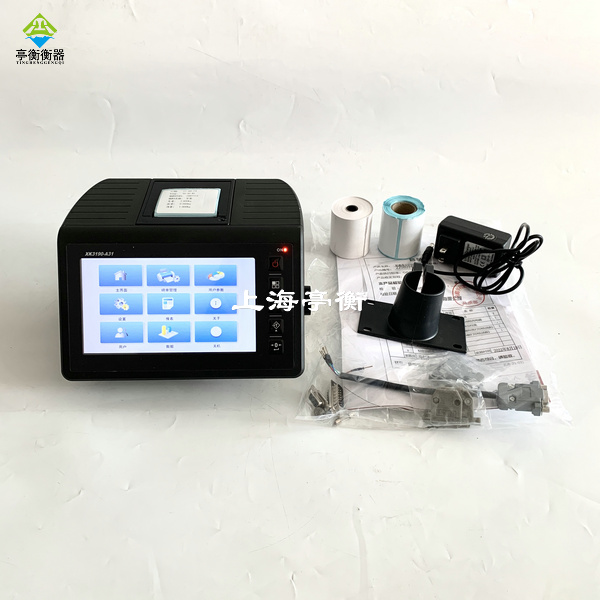

XK3190-A31儀表是一款觸摸圖形操作界面的稱重儀表，為適用于工業、商業、物流領域而開發生產的，采用高性能32位 ARM 處理器及高速Σ-△A/D轉換技術。

該儀表可方便的與電阻應變式傳感器連接，通過高速數據通訊網絡或無線網絡與計算機、手機和服務器等設備構成物聯網稱重系統，適用于各種高速與高精度組網稱重要求場合。

2、基本功能

◆采用高速高性能 ARM 處理器，高精度 A/D 轉換芯片。

◆電阻觸摸屏圖形人機操作界面。

◆豐富的串口通信接口設計，2 個 RS232 口，1 個 RS485 接口，可兼容 MODBUS RTU 協議。

一主一從 2 個標準 USB 接口。

◆標配以太網接口，便于有線網絡的物聯網搭建。

◆標配內置串口條碼標簽打印機。

◆標配隔離式開關量 2 入，繼電器 4 出控制，可實現簡單控制功能。

◆選配 Wi-Fi 接口，方便實現無線局域網和物聯網的組建。

◆上下限報警輸出功能。

◆海量數據存儲（10000 條以上），儀表本地保存及查詢。

◆稱量記錄（包括時間、名稱、規格及數種備注字段）、累計量和累計次數等信息貯存、檢查、刪除處理

◆多種操作信息和出錯信息提示、具備恢復出廠設置功能

◆光電隔離 20mA 電流環大屏幕顯示接口

3、技術參數

◆傳感器供橋電源: Uexc =5V

◆傳感器連接方式: 6 線制

◆傳感器連接個數: 1～8 只 350Ω 傳感器

◆輸入信號范圍： -15mV～ +15mV

◆每個檢定分度值 e 的最小輸入信號電壓：1μV

◆準確度等級： ，最大檢定分度數 n ind =5000，最大顯示分度數 1/50000

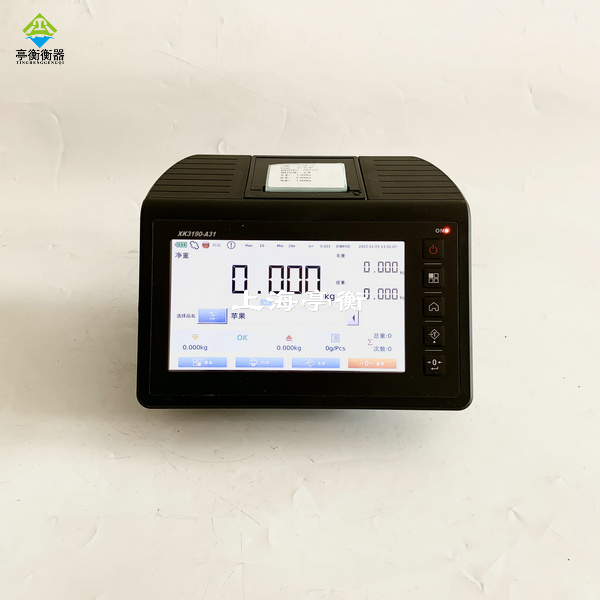

◆顯示: 7”TFTLCD 顯示

◆顯示屏分辨率：800×480

◆觸摸控制模式：電阻屏

◆CPU：CORTEX A5

◆內存：256M

◆數據存儲器：256M

◆大屏幕顯示接口: 電流環輸出方式，可接耀華各種尺寸大屏幕顯示器

◆通訊接口：2x RS-232、1xRS-485、1x RJ-45,1xUSB Device, 1xUSB Host

◆打印接口: 串行打印機

◆繼電器輸出: 4 路內置固態繼電器，觸點容量 24V AC/DC， 0.5A

◆開關量輸入: 2 路光電隔離輸入，輸入信號+5～+12V DC，電平方式控制

◆工作電源: DC 16.8V（注：請使用隨機附送充電器，請勿自行購買）

◆內置電池：14.8V2.2Ah 鋰電池組

◆工作環境溫度、濕度: 0℃～40℃；≤90％RH

◆儲運溫度、濕度:-20～50℃；≤90％RH
